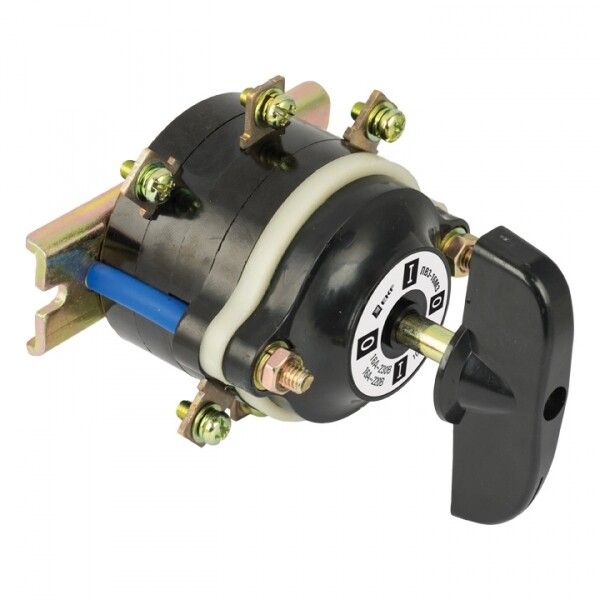

Выключатель пакетный 1-кл. 40А IP00 ПВ4-40 М3 исп.3 черн. EKF pv-4-40-3

Пакетный выключатель ПВ 4-40 М3 исполнение 3 черный от EKF - это четырёхполюсный коммутационный аппарат с нейтральным положением, предназначенный для ручного включения, отключения и переключения электрических цепей в распределительных щитах. Артикул pv-4-40-3 соответствует серии PROxima и подходит для промышленного оборудования с нагрузкой до 40 А.

Назначение и область применения

Пакетный выключатель ПВ 4-40 М3 исполнение 3 черный используется для ручного управления трёхфазными цепями переменного тока до 400 В и однофазными - до 220 В постоянного тока. Он обеспечивает безопасное отключение питания при обслуживании, ремонте или аварийной ситуации. Применяется в системах управления станками, насосами, вентиляцией, конвейерами и других устройствах, где требуется надёжное механическое переключение.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно отключать все фазы трёхфазной сети
• Номинальный ток: 40 А - максимальная допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В переменного тока / 220 В постоянного тока
• Тип переключения: два положения + нейтральное - возможность полностью отключить цепь без активного состояния
• Частота переключений: до 120 раз в час - не рекомендуется для частых операций, таких как пуск/остановка двигателей
• Климатическое исполнение: М3 - устойчив к повышенной влажности и температурным колебаниям в помещениях с нормальными условиями эксплуатации
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Материал корпуса: пластик - легкий, изолирующий, не проводящий ток
• Способ подключения: винтовые зажимы - совместим с медными жилами сечением до 16 мм2
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к аппаратуре низкого напряжения

Совместимость и монтаж

Пакетный выключатель ПВ 4-40 М3 исполнение 3 черный предназначен для монтажа на монтажную плату внутри распределительного щита. Устройство уже собрано в корпусе - не требует сборки. Для установки необходимо зафиксировать его на металлическом основании с помощью болтов или крепёжных отверстий, предусмотренных конструкцией. Подключение осуществляется через винтовые зажимы: входные и выходные кабели подводятся снизу и сверху. Кабельные вводы не предусмотрены - провода должны быть подготовлены заранее.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.3-99, что гарантирует его безопасность при использовании в сетях до 1000 В. Наличие нейтрального положения исключает случайное включение. Однако из-за степени защиты IP00 он не может работать в открытой среде - обязательно использование в закрытом щите с доступом только для обслуживающего персонала.

Преимущества

• Нейтральное положение обеспечивает полное отключение всех полюсов - удобно для техобслуживания
• Жесткая конструкция с одним рычагом снижает риск неверного переключения
• Интегрированный корпус упрощает монтаж и исключает необходимость внешней защиты
• Совместим с большинством типовых распределительных щитов благодаря стандартному креплению

Ограничения применения

• Не подходит для частого включения/выключения - предельная частота 120 раз в час
• IP00 - нельзя использовать вне электрошкафа, даже в помещении с высокой запылённостью
• Не имеет автоматической защиты от перегрузки или короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей перед ним
• Не предназначен для управляемой автоматизации - только ручное управление

Примеры использования

• Отключение трёхфазного двигателя на станке перед техническим осмотром
• Переключение между двумя источниками питания в резервной системе
• Ручной контроль питания конвейера в цехе с периодическим обслуживанием
• Аварийное отключение вентиляционной системы при возникновении опасности

Практические советы

• При монтаже проверьте, чтобы посадочные отверстия на монтажной плате соответствовали габаритам ПВ 4-40 М3 исполнение 3 черный - размеры указаны в техдокументации EKF
• Затягивайте винты равномерно, не переусердствуя - можно повредить контактные площадки
• Обязательно используйте этот выключатель только в составе шкафа с защитой от доступа посторонних лиц
• Для увеличения срока службы избегайте воздействия влаги, масел и химических веществ - даже внутри щита
• При замене старого аналогичного устройства - артикул pv-4-40-3 является точным аналогом по функциям и габаритам
