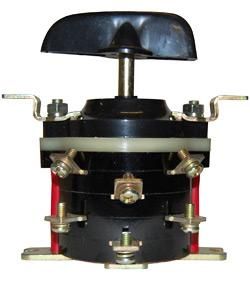

Переключатель пакетный ПП4-40/Н2,до 160А, на перед/панель,IP00 - ПП 4-40/Н2 исп.1 Электротехник ET003204

Переключатель пакетный ПП4-40/Н2 от Электротехник - это ручной коммутационный аппарат для управления электрическими цепями до 380 В переменного тока. Он предназначен для нечастых включений и отключений, подходит для установки на переднюю панель оборудования. Артикул et003204 соответствует исполнению 1 с нулевым положением и четырьмя полюсами.

Назначение и область применения

Переключатель пакетный ПП4-40/Н2 используется для:

• вводного управления питанием в системах распределения энергии;
• ручного управления асинхронными двигателями в цепях переменного тока;
• коммутации цепей управления электрооборудования - станков, конвейеров, насосов, вентиляторов.

Применяется там, где требуется физическое управление - например, на щитах управления, пультах оператора или в местах обслуживания оборудования. Подходит для режимов: продолжительной, прерывисто-продолжительной и повторно-кратковременной нагрузки. Частота переключений - не более 120 раз в час.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток через контакты.
• Номинальное напряжение: до 380 В переменного тока (50/60 Гц и 400 Гц); до 220 В постоянного тока.
• Число полюсов: 4 - позволяет одновременно коммутировать четыре провода (например, три фазы и ноль).
• Количество положений: 3 - включено, выключено, нейтральное (нулевое) положение для безопасного отключения.
• Управление: поворотная рукоятка - обеспечивает четкую механическую фиксацию каждого положения.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого шкафа или защищённой зоны.
• Температурный диапазон: от -40 C до +45 C - работает в суровых условиях, включая холодные склады и неотапливаемые помещения.
• Монтаж: на лицевую панель - крепится через отверстие в стенке шкафа, фиксируется гайками снаружи.

Совместимость и монтаж

Переключатель пакетный ПП4-40/Н2 устанавливается в панели с отверстием подходящего размера - типичный посадочный диаметр составляет около 60 мм. Для монтажа используются два крепёжных болта с гайками, расположенные с внешней стороны панели. Кабели подключаются к верхним и нижним клеммам - вход и выход. Наконечники на выводах не предусмотрены для модели 40 А, поэтому необходимо использовать собственные наконечники (например, типа ПКИ или ПКЛ) для надёжного соединения. Убедитесь, что толщина панели не превышает 6–8 мм, чтобы гайки плотно затягивались.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие степени защиты IP00 означает, что он не может использоваться в открытых или влажных средах - обязательно применение в закрытом металлическом или пластиковом шкафу. Работа в условиях повышенной запылённости или попадания брызг недопустима без дополнительной защиты.

Преимущества

• Простая и проверенная временем конструкция - минимум деталей, высокая отказоустойчивость.
• Наличие нулевого положения - исключает случайное включение, повышает безопасность при обслуживании.
• Широкий температурный диапазон - надёжно работает даже в неотапливаемых цехах зимой.
• Фиксация в трёх позициях - предотвращает неверную установку и даёт возможность “обесточить” цепь полностью.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Запрещена установка вне защитного шкафа из-за IP00 - риск поражения током и замыкания.
• Не рассчитан на частые включения - свыше 120 раз в час возможен быстрый износ контактов.
• Не поддерживает автоматические функции - только ручное управление.
• Наконечники на клеммах не предусмотрены - требуется самостоятельная подготовка проводов.

Примеры использования

• Вводной рубильник на панели управления станка с асинхронным двигателем.
• Выбор направления вращения (вперёд/стоп/назад) на конвейере с трёхпозиционной рукояткой.
• Ручное отключение питания группы освещения в производственном помещении.
• Коммутация цепей управления в системах аварийного отключения.

Практические советы

• При монтаже используйте кабели с жилами сечением 4–10 мм2 - оптимально для тока 40 А.
• Обязательно отключите питание перед подключением - даже при выключенном положении часть контактов может находиться под напряжением.
• Проверьте совпадение номера полюса с фазой при подключении - особенно важно при работе с трёхфазными двигателями.
• Не используйте этот переключатель вместо автомата - он не имеет тепловой или электромагнитной защиты.
• Для условий с пылью или влагой выбирайте аналоги с IP30/IP56 - модель ПП4-40/Н2 подходит только для внутреннего монтажа в герметичных шкафах.
