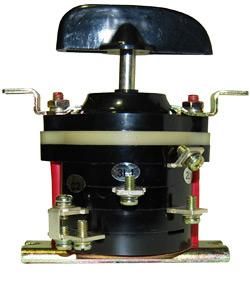

Переключатель пакетный ПП2-40/Н3 до 40А на переднюю панель IP00 - ET008611 Электротехник

Переключатель пакетный ПП2-40/Н3 М3, исполнение 1, до 40А, IP00 от бренда Электротехник - это ручной коммутационный аппарат для управления электрическими цепями с током до 40 А и напряжением до 380 В. Подходит для включения, отключения и переключения нагрузок в системах управления, особенно там, где требуется несколько фиксированных состояний.

Назначение и область применения

Переключатель пакетный ПП2-40/Н3 М3, исполнение 1, до 40А, IP00 используется для:

• вводных коммутаций в цепях управления электрооборудования;
• ручного управления асинхронными двигателями в сетях переменного тока;
• нечастого включения и отключения нагрузок - до 120 операций в час;
• переключения между четырьмя фиксированными положениями, включая нейтральное.

Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где нужна простая и надёжная ручная коммутация. Не предназначен для частого автоматического включения - только ручное управление.

Технические характеристики

• Номинальный ток: 40 А - максимальный допустимый ток при длительной работе.
• Номинальное напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока.
• Число полюсов: 2 - переключает две независимые цепи одновременно.
• Число положений: 4, включая нейтральное - позволяет выбирать один из трёх активных режимов и безопасную позицию “выкл”.
• Монтаж: на лицевую панель - устанавливается через отверстие в стенке шкафа или пульта.
• Управление: поворотная рукоятка - удобна для ручного воздействия, имеет четкие фиксации.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита.
• Температурный диапазон: от -40 C до +45 C - работает в суровых условиях, включая холодные склады и неотапливаемые помещения.
• Конструкция: встраиваемое устройство - корпус глубоко врезается в панель, обеспечивает компактность.

Совместимость и монтаж

Переключатель пакетный ПП2-40/Н3 М3, исполнение 1, до 40А, IP00 монтируется в панель через круглое отверстие соответствующего диаметра - предварительно проверьте габариты в техдокументации. Клеммы рассчитаны на провода сечением до 10–16 мм2 (без указания точного максимума - рекомендуется использовать наконечники НШВИ для надёжного контакта). Для подключения используйте кабели с медными жилами. Убедитесь, что панель достаточно прочная - вес устройства и усилие при переключении требуют жесткой фиксации. Не устанавливайте в открытых местах - IP00 не защищает от внешних факторов.

Безопасность и стандарты

Переключатель пакетный ПП2-40/Н3 М3, исполнение 1, до 40А, IP00 соответствует требованиям к ручным коммутационным аппаратам для промышленного использования. Применяется в соответствии с ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает механическую изоляцию при переключении, но не имеет функции автоматического отключения при перегрузке - для защиты цепи необходимы отдельные автоматы или предохранители.

Преимущества

• Простая и проверенная временем конструкция - мало движущихся деталей, высокая долговечность.
• Наличие нейтрального положения - позволяет полностью отключить цепь без риска случайного включения.
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений.
• Фиксированное количество положений - исключает некорректные переключения, снижает риск ошибок оператора.
• Произведён компанией Электротехник - один из крупнейших производителей таких устройств в РФ и СНГ, с гарантированной совместимостью с другими изделиями этой серии.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги, ударов и доступа человека.
• Запрещено применять для частого включения - не более 120 операций в час, иначе быстрый износ контактов.
• Не подходит для автоматических систем - только ручное управление.
• Отсутствие наконечников на клеммах - для токов выше 40 А они есть в моделях 63/100 А, здесь необходимо использовать собственные наконечники при монтаже.
• Не предназначен для цепей с высокой индуктивностью или импульсными нагрузками - возможна дуга и подгорание контактов.

Примеры использования

• Выбор направления вращения двухфазного двигателя (вперёд / стоп / назад / стоп).
• Переключение между основным и резервным источником питания в малых системах.
• Ручной запуск/остановка вентилятора или насоса с возможностью перевода в “нейтраль” для обслуживания.
• Коммутирующий элемент в пульте управления технологической линией.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели точно соответствовало габаритам ПП2-40/Н3 М3 - слишком большое отверстие нарушит герметичность и крепление.
• Обязательно используйте наконечники на проводах - даже при 40 А контакт будет надёжнее, если жила зажата в медном наконечнике, а не просто в клемме.
• Не затягивайте клеммы чрезмерно - это может повредить изоляцию или деформировать контактную группу.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при появлении потемнений или нагара замените переключатель.
• Если требуется защита от пыли и влаги - выбирайте модели с IP30/IP56, но учтите, что ПП2-40/Н3 М3, исполнение 1, до 40А, IP00 такой защиты не имеет - он только для внутреннего монтажа.
