Выключатель пакетный ПВ 3-40 М3 исп.1 до 40А крепление на переднюю панель IP00 - ET003055 Электротехник

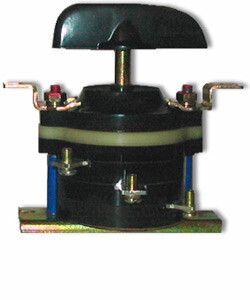

Выключатель пакетный ПВ 3-40А (исп. 1) IP00 от Электротехник — это ручной коммутационный аппарат с трёхполюсным управлением, рассчитанный на работу в сетях до 440 В. Подходит для ввода питания, управления двигателями и отключения нагрузки в условиях сухих помещений. Артикул et003055 соответствует ГОСТ Р 50030.5.1-2003.

Назначение и область применения

Выключатель пакетный ПВ 3-40А (исп. 1) IP00 предназначен для ручного включения и отключения электрических цепей с небольшой частотой операций. Применяется в системах управления, распределения энергии и для запуска асинхронных двигателей. Устройство может использоваться в качестве главного выключателя в щитах, где требуется физическое отключение всей нагрузки.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение: до 440 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Количество полюсов: 3
• Степень защиты: IP00 — без защиты от контакта и попадания внешних предметов
• Количество позиций переключения: 2 (включено / выключено)
• Наличие нейтрального положения: да — позволяет зафиксировать рукоятку в нейтральном состоянии
• Тип рукоятки: поворотная — удобна для ручного управления
• Способ монтажа: на монтажную плату — крепится через отверстия в печатной плате или металлическом основании
• Тип подключения: болтовое — зажимы для проводов с помощью гаек и шайб
• Диапазон рабочих температур: от -40 °C до +40 °C
• Климатическое исполнение: У3 — для эксплуатации в закрытых помещениях с умеренным климатом
• Конструкция: встраиваемое устройство — не имеет собственного корпуса, требует установки в панель или шкаф
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ 3-40А (исп. 1) IP00 монтируется исключительно на монтажную плату. Для установки необходимо просверлить отверстия под крепёжные лапки устройства. Подходит для монтажа на переднюю стенку шкафа, но требует наличия защитной панели или кожуха, так как степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения. Болтовые зажимы позволяют подключать медные провода сечением до 16 мм². Нейтральное положение рукоятки используется для безопасного обслуживания — при этом цепь полностью разомкнута, и нельзя случайно включить питание.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Конструкция предусматривает дугогашение — это снижает риск возгорания при отключении нагрузки под током. Корпус изготовлен из негорючего материала. Однако из-за отсутствия защиты (IP00) использование вне электрощита или без барьера недопустимо — контакт с токоведущими частями возможен даже при легком прикосновении.

Преимущества

• Простая механическая конструкция — мало деталей, минимум отказов
• Высокая износоустойчивость — способен выдерживать многократные циклы включения-выключения
• Наличие нейтрального положения — повышает безопасность при техобслуживании
• Работает в широком диапазоне температур — подходит для холодных цехов и неотапливаемых помещений
• Может служить главным выключателем — заменяет рубильники в малых распределительных щитах

Ограничения применения

• Не допускается установка в открытых местах, на улице или во влажных средах — IP00 не защищает ни от воды, ни от пыли
• Не подходит для частых включений (более 60 раз в час) — предназначен для редкой коммутации
• Требует обязательной установки внутри электрощита или за защитным экраном — сам по себе опасен для прикосновения
• Не применяется в цепях с током выше 40 А — превышение вызывает перегрев и выход из строя
• Не совместим с автоматическими системами управления — только ручное управление

Примеры использования

• Главный выключатель в щите управления станка с асинхронным двигателем
• Ручное отключение питания в тестовой лаборатории
• Вводной коммутационный аппарат в распределительном пункте небольшого цеха
• Переключение режимов работы оборудования с ручным контролем

Практические советы

• При монтаже используйте изолированные наконечники на проводах — это повысит надёжность болтового соединения
• Обязательно закрывайте выключатель пакетный ПВ 3-40А (исп. 1) IP00 защитной крышкой или дверью щита — даже при отключенном питании токоведущие части остаются под напряжением
• Проверьте посадочные размеры перед установкой — монтажная плата должна точно соответствовать форме корпуса
• Избегайте установки рядом с источниками тепла или вибрации — это может снизить срок службы механизма
• Для систем с повышенными требованиями к защите выбирайте модели с IP30/IP56 — этот вариант (IP00) годится только для внутреннего монтажа в защищённых щитах
