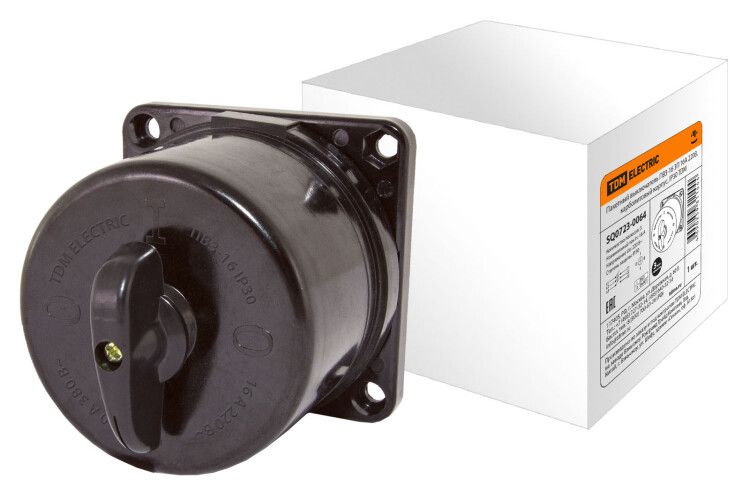

Пакетный выключатель ПВ3-16 3П 16А 220В, карболитовый корпус, IP30 | SQ0723-0064 TDM

Пакетный выключатель ПВ3-16 3П 16А 220В с карболитовым корпусом от TDM ELECTRIC - это надёжное устройство для ручного коммутации трёхфазной сети до 16 А, предназначенное для частого включения/выключения оборудования в условиях промышленной среды.

Назначение и область применения

Пакетный выключатель ПВ3-16 3П используется для ручного управления трёхфазными цепями переменного тока напряжением до 220 В. Он применяется для безопасного отключения питания перед обслуживанием, ремонтом или аварийным остановом оборудования. Подходит для установки на панелях станков, конвейеров, насосов, компрессоров и других промышленных систем, где требуется жёсткий контроль за питанием.

Технические характеристики

• Тип: пакетный выключатель, 3 полюса (3П)
• Номинальный ток: 16 А
• Номинальное напряжение: 220 В AC
• Корпус: изготовлен из аминопласта (карболита) - трудногорючий материал с высокой электроизоляцией и устойчивостью к химическим воздействиям
• Степень защиты: IP30 - защита от твёрдых предметов диаметром более 2,5 мм, но не от воды и пыли
• Контакты: медные с гальваническим покрытием - обеспечивают низкое переходное сопротивление и долгий срок службы

Совместимость и монтаж

Пакетный выключатель ПВ3-16 3П монтируется на DIN-рейку или крепится через отверстия в панели. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Убедитесь, что ширина места установки соответствует габаритам устройства. Напряжение питания не должно превышать 220 В, иначе возможен выход из строя контактов. Не рекомендуется использовать в местах с постоянным попаданием жидкости - IP30 не обеспечивает защиту от брызг.

Безопасность и стандарты

Конструкция ПВ3-16 соответствует требованиям к безопасности промышленных коммутационных аппаратов. Материал корпуса - аминопласт - обладает самозатухающими свойствами и не распространяет горение. Гальванизированные медные контакты снижают риск перегрева и окисления. Однако устройство не сертифицировано по стандартам IEC 60947-3; применение допускается в рамках внутренних норм предприятия.

Преимущества

• Высокая механическая прочность корпуса благодаря аминопласту - выдерживает удары и вибрацию
• Устойчивость к маслам, щелочам и органическим растворителям - подходит для цехов с агрессивной средой
• Чёткое положение переключателя - позволяет легко определить состояние “вкл./выкл.”
• Лёгкое обслуживание - доступ к контактам при необходимости замены

Ограничения применения

• Не предназначен для автоматического включения/выключения - только ручное управление
• IP30 не защищает от влаги, пыли и атмосферных осадков - запрещено использование вне помещений или в сырых зонах
• Работает только при напряжении до 220 В - нельзя применять в сетях 380 В или выше
• Не рассчитан на частое включение-выключение свыше 10–15 раз в час - длительная нагрузка может вызвать нагрев контактов

Примеры использования

• Отключение питания трехфазного станка перед техобслуживанием
• Автономный рубильник на пульте управления конвейера
• Ручной выключатель для группы мощных светильников в цеху
• Использование в качестве основного отключающего аппарата в распределительном щите малого производства

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - не превышайте 16 А, чтобы избежать перегрузки контактов ПВ3-16
• При подключении затягивайте винты равномерно - переусилие повредит пластиковые зажимы
• Не используйте ПВ3-16 в качестве замены автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• Проверяйте целостность корпуса перед каждым включением - трещины в карболитовом корпусе могут нарушить изоляцию
• Для работы в пыльных помещениях установите ПВ3-16 внутри закрытого щита с уровнем защиты IP54+
