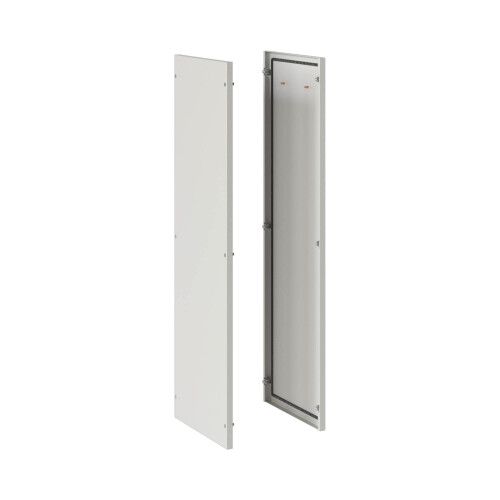

Панель боковая для шкафов CQE 1200х400мм (уп.2шт) DKC R5LE1242 ДКС

Панель боковая для шкафов CQE 1200x400 мм, комплект 2 шт. DKC - это металлическая стенка для сборки электрощитов, обеспечивающая механическую защиту и герметичность корпуса. Комплект из двух панелей подходит для установки в шкафы серии RAM block, артикул r5le1242.

Назначение и область применения

Панель боковая для шкафов CQE 1200x400 мм, комплект 2 шт. DKC используется для закрытия боковых сторон электрощитов. Она предотвращает случайный доступ к проводкам и оборудованию внутри шкафа, защищает от пыли и влаги, соответствует уровню IP65. Применяется в промышленной автоматизации: на станках, конвейерах, распределительных пунктах, в системах управления технологическими процессами.

Технические характеристики

• Размеры: высота 1200 мм, глубина 400 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет 7035 (светло-серый)
• Уплотнение: резиновый профиль по внутреннему контуру
• Защита: IP65 - полная защита от пыли и струй воды из любого направления
• Замок: есть - позволяет запирать шкаф
• Кабельный ввод: предусмотрен - для вывода кабелей через специальные отверстия
• Комплектация: 2 панели (для левой и правой стороны шкафа)

Совместимость и монтаж

Панель боковая для шкафов CQE 1200x400 мм, комплект 2 шт. DKC совместима со шкафами серии RAM block. Крепление осуществляется через монтажные отверстия, расположенные в углублениях с внешней стороны - это гарантирует ровную поверхность без выступающих болтов. Для сборки требуется стандартный набор инструментов: отвертки, гаечные ключи. Установка выполняется после монтажа основного каркаса шкафа. Кабельные вводы позволяют заводить провода до сборки панели - рекомендуется продумать трассировку заранее.

Безопасность и стандарты

Панель соответствует требованиям IP65 по ГОСТ 14254. Уплотнитель обеспечивает герметичность даже в условиях повышенной влажности и пыльной среды. Материал - сталь с порошковым покрытием - не содержит свинца и других токсичных веществ, безопасен при эксплуатации. Запираемая конструкция снижает риск несанкционированного доступа.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм - не деформируется при транспортировке и монтаже
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям
• Интегрированный уплотнитель исключает необходимость самостоятельной герметизации
• Кабельные вводы уже предусмотрены - не требуют доработки
• Замок повышает уровень безопасности объекта

Ограничения применения

Панель не предназначена для наружной установки без дополнительной защиты от прямых осадков. Не следует использовать в средах с постоянным контактом с агрессивными жидкостями (кислоты, щелочи). Температурный режим ограничен рабочим диапазоном шкафа - не выше +55 C и не ниже –25 C. Не подходит для модификаций шкафов с другими габаритами - точное соответствие размерам 1200×400 мм обязательно.

Примеры использования

• Боковые стенки шкафа управления насосной станцией
• Закрытие боковин распределительного щита на пищевом производстве
• Формирование корпуса для контроллеров на конвейере в автомобильном цехе
• Сборка шкафа автоматики в зонах с высокой запыленностью (цементные заводы, карьеры)

Практические советы

• Перед монтажом проверьте, что все кабели и трубки уже пропущены через вводы - после установки панели доступ будет затруднён
• Учитывайте посадочные размеры: панель рассчитана именно на шкафы серии RAM block, другие модели могут не подходить
• Не используйте саморезы большего диаметра - они могут повредить резьбу в углублениях
• При необходимости замены уплотнителя - обращайтесь к производителю DKC за оригинальными деталями
• Комплект из двух панелей предназначен для одновременной установки - не стоит применять одну панель вместо другой, так как они одинаковы по форме, но отличаются по положению в шкафе
