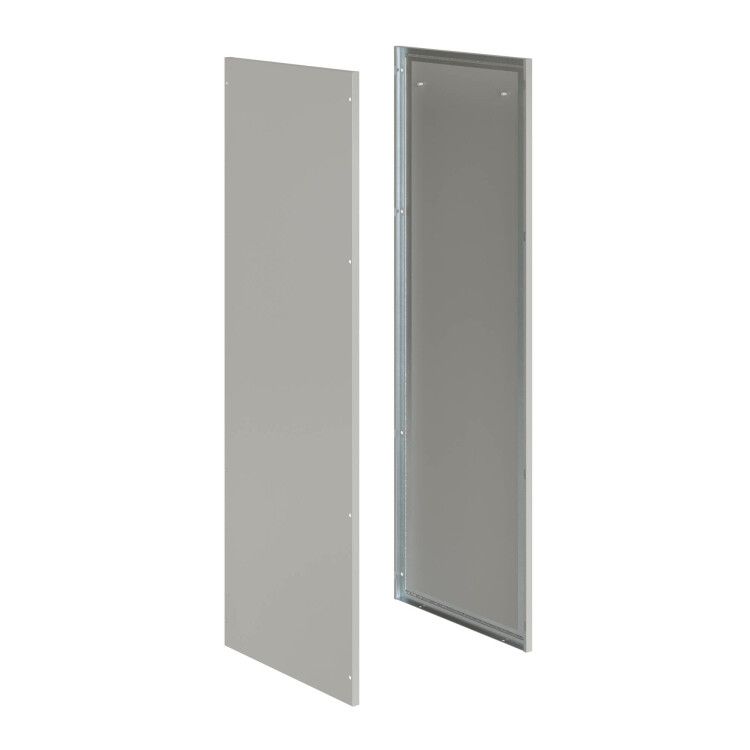

Панели боковые для шкафов CQE N ВхГ 2200 х 400 мм, комплект 2 шт | R5NLE2242 DKC ДКС

Панели боковые для шкафов CQE N, ВхГ 2200х400 мм, комплект 2 шт. - элементы корпуса для завершения сборки шкафов серии RAM block от DKC. Комплект из двух панелей обеспечивает замкнутую защитную оболочку, повышает степень защиты до IP55 и позволяет безопасно заземлить всю конструкцию.

Назначение и область применения

Панели боковые для шкафов CQE N предназначены для установки на боках силовых и распределительных шкафов серии RAM block. Они закрывают открытые стороны шкафа, предотвращают случайный доступ к внутренним компонентам и формируют единый защищённый корпус. Применяются в промышленной автоматизации: на станках, конвейерах, в системах управления технологическими процессами, где требуется надёжная защита от пыли и влаги.

Технические характеристики

• Размеры: высота 2200 мм, глубина 400 мм - соответствуют габаритам шкафов CQE N
• Материал: сталь толщиной 1,5 мм - обеспечивает жесткость и долговечность
• Покрытие: порошковое, цвет RAL 7035 (серый) - устойчиво к царапинам, химическим воздействиям и выцветанию
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы) и струй воды из любого направления
• Заземление: предусмотрено - панель соединена с рамой шкафа через металлический контакт, обеспечивая контур заземления всей конструкции
• Комплектация: 2 панели - одна для каждой боковой стороны шкафа

Совместимость и монтаж

Панели боковые для шкафов CQE N совместимы исключительно с шкафами серии RAM block от DKC. Устанавливаются на уже собранный каркас шкафа: фиксируются болтами к боковым профилям рамы. Монтажная глубина 400 мм должна точно соответствовать глубине основного шкафа - иначе возникнет перекос или зазор. Для правильной установки проверьте соответствие отверстий под крепёж на панелях и на раме. Наличие заземления требует проверки электрической связи между панелью и корпусом после монтажа.

Безопасность и стандарты

Степень защиты IP55 соответствует требованиям ГОСТ 14254 и IEC 60529. Порошковое покрытие не содержит свинца и других запрещённых веществ, что делает продукт экологически безопасным. Конструкция обеспечивает надёжное заземление, снижая риск поражения электрическим током при аварийных ситуациях.

Преимущества

• Увеличивают механическую прочность шкафа - стальная панель усиливает конструкцию
• Обеспечивают целостность системы защиты - IP55 сохраняется только при установленных всех панелях
• Не требуют дополнительной обработки - готовы к монтажу сразу после вскрытия упаковки
• Имеют единообразный внешний вид - серый цвет RAL 7035 сочетается со всеми другими элементами серии RAM block

Ограничения применения

• Не подходят для шкафов других серий - даже если размеры совпадают, система крепления отличается
• Не предназначены для наружной установки без дополнительной защиты - IP55 не гарантирует длительную работу под дождём или в условиях постоянной влажности
• Не рекомендованы для сред с агрессивными химикатами - порошковое покрытие устойчиво, но не ко всем растворителям
• Не являются несущими элементами - нельзя использовать для подвески оборудования или кабелей

Примеры использования

• Шкаф управления насосной станцией - панели защищают контакторы и реле от пыли и брызг воды
• Линия автоматической сборки - обеспечивают защиту от металлической стружки и масла
• Производственные участки с частой мойкой - IP55 позволяет проводить влажную уборку без риска попадания воды внутрь

Практические советы

• Перед монтажом проверьте, чтобы все крепёжные отверстия были свободны - пыль или деформация при транспортировке могут затруднить установку
• При использовании нескольких шкафов в ряд - выравнивайте панели по вертикали, чтобы избежать визуального перекоса
• Проверяйте заземление мультиметром после установки: сопротивление между панелью и заземляющим выводом шкафа должно быть менее 0,1 Ом
• Не используйте панели как рабочую поверхность - не кладите на них инструменты, детали или кабели
• При необходимости замены - заказывайте комплект из двух панелей, так как они рассчитаны на парную установку
