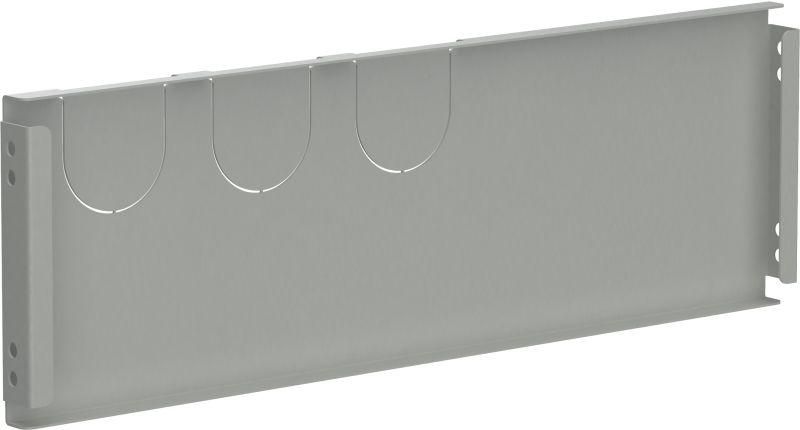

Панель кабельная 445х150 FORMAT IEK FO-00-CP-0445-015

Панель кабельная 445х150 от IEK (ИЭК), артикул fo-00-cp-0445-015, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям формы 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 445х150 используется внутри силовых шкафов и ящиков для физического разделения функциональных блоков. Она предотвращает случайный контакт обслуживающего персонала с напряжением при открытой двери, ограничивает распространение электрической дуги между соседними модулями и обеспечивает организацию кабельных проходов в соответствии со стандартом формы 4В. Применяется в комплектных распределительных устройствах (КРУ), щитах управления, станциях автоматизации и других системах, где требуется повышенная степень безопасности.

Технические характеристики

• Габариты: 445×150 мм - оптимальный размер для установки в типовых шкафах формата IEK FORMAT
• Материал: сталь - прочная и жесткая основа, устойчивая к механическим воздействиям
• Покрытие: оцинкованное - защищает от коррозии, увеличивает срок службы до 15 лет
• Конструктив: наличие насечек на поверхности для легкого выдавливания окон под кабели
• Исполнение: прочее - универсальное решение без специализированных элементов (например, заземления или креплений)

Совместимость и монтаж

Панель кабельная 445х150 совместима со шкафами серии IEK FORMAT и другими стандартными корпусами с аналогичным внутренним габаритом. Монтируется на направляющие или болтовые крепления внутри шкафа. Для установки достаточно зафиксировать её в нужном месте, затем, используя насечки, пробить отверстия под кабели - это исключает необходимость сверления. Устанавливается вертикально или горизонтально в зависимости от схемы разводки.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и классу исполнения 4В - обеспечивает защиту от прикосновения к токоведущим частям при открытых дверях шкафа. Оцинкованное покрытие снижает риск возникновения коррозийных процессов, что важно для долговременной надежности в условиях высокой влажности или промышленной среды.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность - гарантийный срок службы 15 лет при соблюдении условий эксплуатации
• Удобство монтажа: насечки позволяют быстро сделать кабельные проходы без инструментов
• Совместимость с сериями оборудования IEK FORMAT - легко интегрируется в существующие решения
• Замена поврежденных участков возможна без замены всего шкафа

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация, не рассчитана на прямое попадание воды
• Не имеет встроенных зажимов или креплений для проводов - требует дополнительных решений для фиксации кабелей
• Подходит только для шкафов с достаточным внутренним пространством; минимальный зазор перед панелью - 10–15 мм
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Разделение входного автомата и выходных контакторов в щите управления насосной станцией
• Организация кабельных проходов между блоками АВР в КРУ 0,4 кВ
• Формирование барьера между цепями управления и силовыми цепями в пульте автоматизации
• Изоляция клеммных колодок от рабочей зоны обслуживания в шкафах на заводах

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла установить панель без перекрытия двери
• При необходимости большего числа проходов - используйте несколько панелей 445х150 рядом, не допускайте перекрытия насечек
• После пробивания отверстий удалите металлическую стружку - она может вызвать замыкание
• Для удобства маршрутизации кабелей комбинируйте эту панель с кабельными каналами и хомутами IEK FORMAT
• Артикул fo-00-cp-0445-015 - стандартный вариант; при заказе нескольких единиц убедитесь, что все партии имеют одинаковое оцинкованное покрытие
