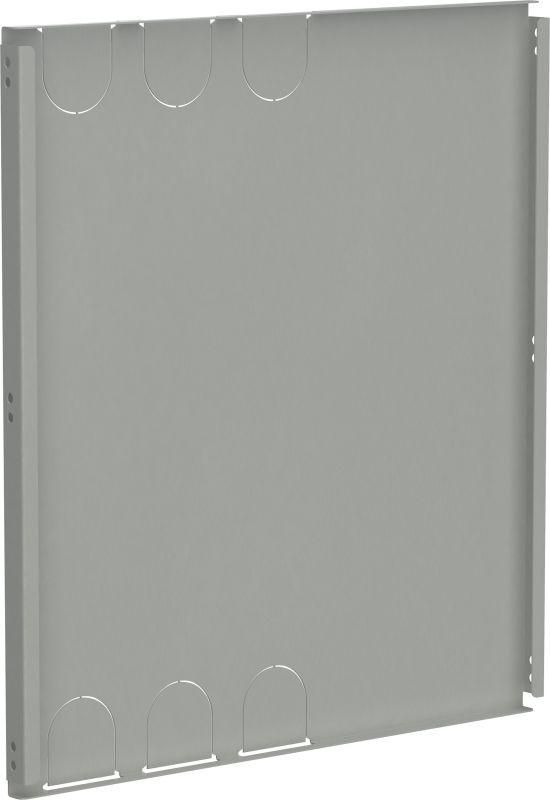

Панель кабельная 445х400 FORMAT IEK FO-00-CP-0445-040

Панель кабельная 445х400 от IEK (ИЭК), артикул fo-00-cp-0445-040, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям форм 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 445х400 используется внутри силовых шкафов и ящиков для физического разделения клеммных групп и функциональных блоков. Она предотвращает случайный контакт обслуживающего персонала с напряжением при открытой двери шкафа, ограничивает распространение электрической дуги между смежными модулями и обеспечивает выполнение требований класса защиты 4В. Применяется в комплектных распределительных устройствах (КРУ), щитах автоматизации, промышленных пультах управления.

Технические характеристики

• Габариты: 445×400 мм - стандартный размер для установки в типовые шкафы формата IEK FORMAT
• Материал: сталь - прочная основа, устойчивая к механическим воздействиям
• Покрытие: оцинкованная поверхность - защищает от коррозии, увеличивает срок службы до 15 лет
• Конструкция: с насечками для быстрого выдавливания кабельных проходов - позволяет легко адаптировать отверстия под нужный диаметр кабеля
• Исполнение: прочее - универсальная плита без встроенных элементов, не имеет собственной системы заземления

Совместимость и монтаж

Панель кабельная 445х400 совместима со шкафами серии IEK FORMAT и аналогичными по габаритам корпусами. Монтируется на направляющие или болтовые крепления внутренней рамы шкафа. Для установки требуется предварительно определить места прокладки кабелей - насечки позволяют сделать отверстия без сверления, используя ударную отвертку или молоток. Убедитесь, что посадочные отверстия соответствуют внешнему диаметру кабельных вводов - максимальный рекомендованный диаметр прохода - 80 мм.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по классу защиты 4В - исключает доступ к токоведущим частям при открытых дверях шкафа. Оцинкованное покрытие снижает риск возникновения коррозийных точек, которые могут стать причиной пробоя. Не является самостоятельным средством защиты - должна использоваться в составе полноценного КРУ с другими элементами безопасности.

Преимущества

• Высокая жесткость стали обеспечивает сохранение формы даже при значительном количестве кабелей
• Оцинкование продлевает срок службы до 15 лет без замены, особенно в условиях повышенной влажности
• Насечки экономят время монтажа - не нужны специальные инструменты для создания проходов
• Универсальный размер подходит для большинства промышленных шкафов среднего класса

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты
• Не содержит встроенного заземления; необходимо выполнять отдельное подключение к шине PE
• Не подходит для высоковольтных систем выше 1000 В переменного тока - применяется только в низковольтных сетях
• Не рассчитана на частую перестановку - после нескольких операций выдавливания насечек материал теряет прочность

Примеры использования

• Разделение входных кабелей питания и выходных цепей управления в шкафе автоматики станка
• Формирование барьера между блоком ПЛК и силовой частью в щите управления конвейером
• Организация кабельных трасс в распределительном пункте объекта ЖКХ
• Изоляция клеммных колодок от других модулей в шкафу теплового насоса

Практические советы

• Перед монтажом проверьте, чтобы панель не перекрывала вентиляционные каналы или радиаторы внутри шкафа
• При формировании проходов начинайте с минимальной насечки - можно расширить, но нельзя восстановить лишнее
• Для многожильных кабелей с большим диаметром используйте кабельные вводы с уплотнителем - панель сама по себе не герметизирует
• При сборке шкафа устанавливайте панель до прокладки кабелей - так удобнее контролировать маршруты и избежать перегрузки
• Артикул fo-00-cp-0445-040 - единственный вариант этой модели в серии IEK FORMAT; другие размеры требуют другого артикула
