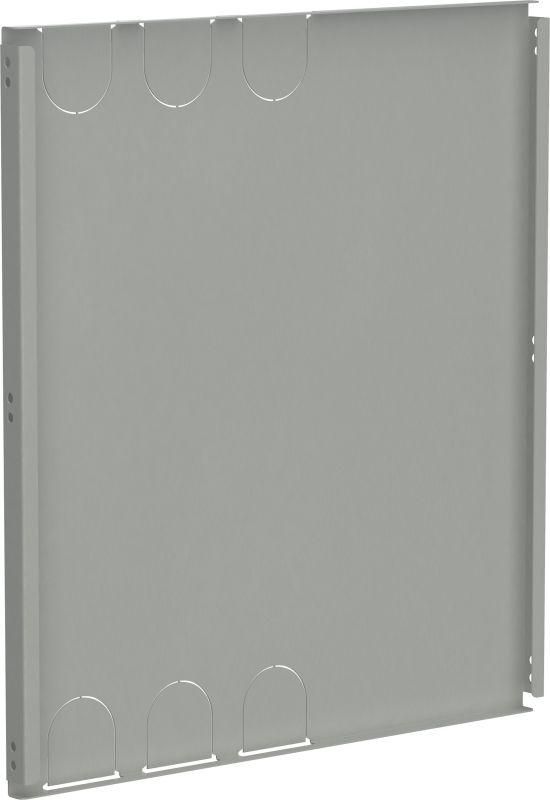

Панель кабельная 445х500 FORMAT IEK FO-00-CP-0445-050

Панель кабельная 445х500 от IEK (ИЭК), артикул fo-00-cp-0445-050, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям формы 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 445х500 используется внутри силовых шкафов и ящиков НКУ для физического разделения клеммных групп и предотвращения случайного контакта с напряжением. Она применяется там, где требуется повышенная степень безопасности - например, на производствах, в энергообъектах, системах автоматизации. Эта панель реализует требование формы 4В: она защищает обслуживающий персонал от поражения током даже при открытой двери шкафа, одновременно ограничивая распространение электрической дуги между соседними функциональными блоками.

Технические характеристики

• Размеры: 445 × 500 мм - стандартный формат для компактных шкафов средней мощности
• Материал: сталь - прочная и жесткая основа, устойчивая к механическим воздействиям
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Конструкция: содержит готовые насечки для быстрой вырубки окон под кабели - не требуются дополнительные инструменты

Совместимость и монтаж

Панель совместима со всеми типами шкафов серии FORMAT от IEK, а также с другими корпусами, имеющими соответствующую внутреннюю геометрию. Монтаж осуществляется на направляющие или болтовые крепления внутри шкафа. Учитывайте посадочные размеры - панель имеет жесткий контур 445×500 мм, поэтому должна точно соответствовать внутреннему пространству. Для установки достаточно закрепить её по углам; дополнительная фиксация не обязательна. Кабельные проходы легко формируются ударным инструментом по заранее выполненным насечкам - это экономит время при сборке и модификации.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и форме 4В - то есть исключает доступ к опасным токоведущим частям при помощи обычного пальца или инструмента. Это делает её обязательной для использования в промышленных распределительных устройствах, особенно там, где допускается обслуживание при работающем оборудовании.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность - цинковое покрытие гарантирует защиту от ржавчины в течение всего срока службы
• Ускоренный монтаж - насечки позволяют быстро делать отверстия под кабели без сверления
• Поддерживает нормативную безопасность - снижает риск аварий и повышает соответствие проверкам Ростехнадзора

Ограничения применения

Не предназначен для внешнего монтажа - не имеет герметичной защиты от осадков и прямых UV-лучей. Не рекомендуется использовать в помещениях с высокой химической агрессивностью (например, в химических цехах с паром кислот) - хотя оцинкование даёт защиту, длительный контакт с агрессивными веществами может вызвать коррозию. Также не заменяет полноценную изоляционную перегородку в шкафах класса защиты IP54+ - служит лишь как барьер уровня IP2X.

Примеры использования

• Шкафы управления двигателями на конвейерах - разделение входных и выходных кабелей
• Распределительные щиты на заводах - организация зон питания и контроля
• Автоматические системы технологического оборудования - обеспечение безопасности при техобслуживании
• Объекты ЖКХ и коммунальных сетей - где требуется минимизация рисков при работе рядом с токоведущими элементами

Практические советы

• Перед монтажом проверьте, что внутренние размеры шкафа позволяют свободно установить панель - минимальный зазор по краям должен составлять не менее 5 мм
• При формировании кабельных проходов используйте пробойник или плоскогубцы с острыми кромками - так насечки отделятся чисто, без деформаций
• Не перегружайте одну панель более чем 8–10 крупными кабелями - это может затруднить дальнейшее обслуживание и увеличить нагрев
• При использовании в сырых помещениях периодически осматривайте края панели - если появились следы белого налёта (цинковый нарост), это не страшно, но если видна красная ржавчина - замените деталь
