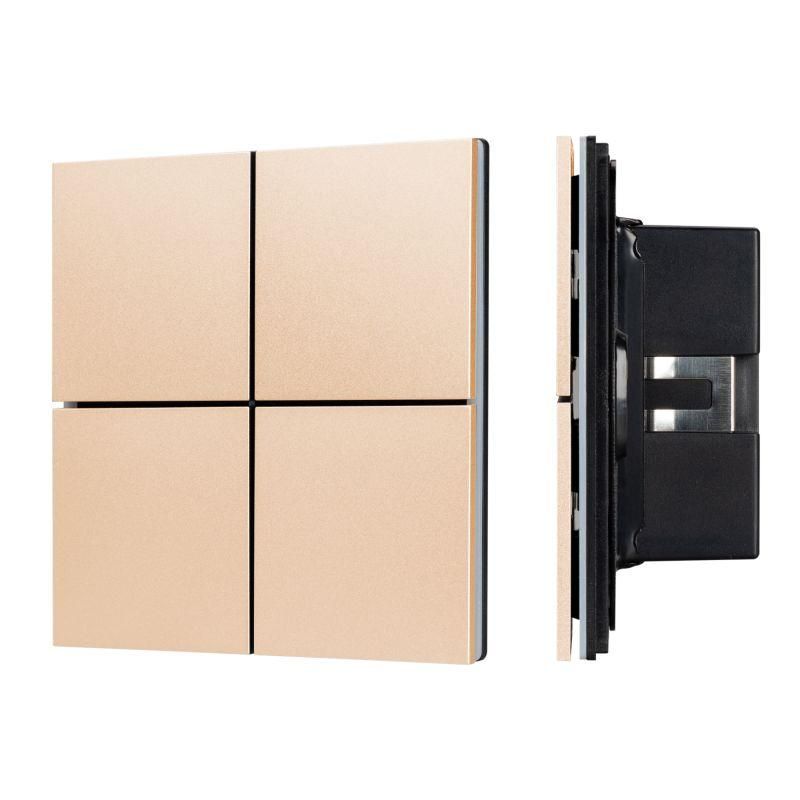

Панель кнопочная KNX-304-23-IN Champagne (BUS Frameless) (IP20 металл) INTELLIGENT ARLIGHT 039665

Панель кнопочная KNX-304-23-IN Champagne IP20 металл - это встраиваемая настенная панель для систем автоматизации KNX с четырьмя рокерными клавишами и светодиодной индикацией. Корпус из алюминия в цвете шампань обеспечивает элегантный внешний вид, а питание от шины KNX упрощает интеграцию. Артикул 039665 от бренда INTELLIGENT ARLIGHT предназначен для точечного управления освещением, жалюзи и другими устройствами в домашних и коммерческих системах.

Назначение и область применения

Панель кнопочная KNX-304-23-IN Champagne IP20 металл используется для ручного управления устройствами в системах KNX: включение/выключение света, регулировка яркости, управление жалюзи, сценами и группами нагрузок. Применяется в частных домах, офисах, гостиницах и общественных зданиях. Подходит для установки в стеновые ниши вместо традиционных выключателей.

Технические характеристики

• Количество клавиш: 4 рокерные (одна из них - двойная, выполняет функции двух клавиш)
• Индикация: светодиодная подсветка каждой клавиши
• Отклик: вибрационная обратная связь при нажатии
• Материал корпуса: алюминий
• Цвет: шампань (металлический золотистый оттенок)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Питание: от шины KNX, постоянный ток 21–30 В
• Габариты: 86×86×33 мм
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель KNX-304-23-IN Champagne IP20 металл совместима со всеми стандартными шинами KNX. Устанавливается в стандартную круглую или прямоугольную нишу глубиной не менее 33 мм. Для монтажа требуется предварительно установленный модуль KNX-интерфейса внутри коробки. Клавиши фиксируются механически, провода подключаются к клеммам интерфейсного модуля - сама панель не содержит активной электроники. Настенный монтаж допускается только в сухих помещениях.

Безопасность и стандарты

Соответствует требованиям стандарта EN 50090 для систем KNX. Работает при напряжении, безопасном для пользователей (DC 21–30 В). Отсутствие открытых контактов и использование металлического корпуса снижают риск поражения током. IP20 не обеспечивает защиту от влаги - не применяйте в ванных комнатах, кухнях или на улице.

Преимущества

• Двойная функция одной клавиши позволяет экономить место и расширять возможности управления без увеличения числа клавиш
• Вибрационный отклик даёт тактильную подтверждение действия - особенно удобно в темноте
• Алюминиевый корпус прочен, не деформируется и хорошо рассеивает тепло
• Шампань-цвет гармонирует с современным интерьером и сочетается с другими элементами системы
• Нет рамки - визуально минималистичный дизайн, легко моется

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара
• Требует наличия совместимого KNX-интерфейсного модуля - панель не работает автономно
• Поддерживается только питание от шины KNX; нельзя подключать к бытовому 220 В
• Заказ возможен только от 10 единиц - не подходит для единичных замен

Примеры использования

• Управление освещением в спальной комнате: одна клавиша - основной свет, вторая - ночник, третья - сцену “Отбой”, четвёртая - включение жалюзи
• Конференц-зал: три клавиши - сцены “Лекция”, “Обсуждение”, “Фильм”; четвёртая - управление проектором
• Ресторан: переключение режимов освещения по времени суток через одну панель у входа

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не меньше 33 мм, чтобы панель полностью вошла
• Учитывайте посадочный размер 86×86 мм - используйте стандартную коробку для одиночных выключателей
• При программировании в ETS назначайте каждую клавишу отдельному объекту KNX - двойная клавиша требует настройки двух действий
• Для долговечности не используйте агрессивные чистящие средства - протирайте мягкой сухой тканью
• Если нужна всего одна панель - рассмотрите возможность совместного заказа с другими изделиями серии от INTELLIGENT ARLIGHT
