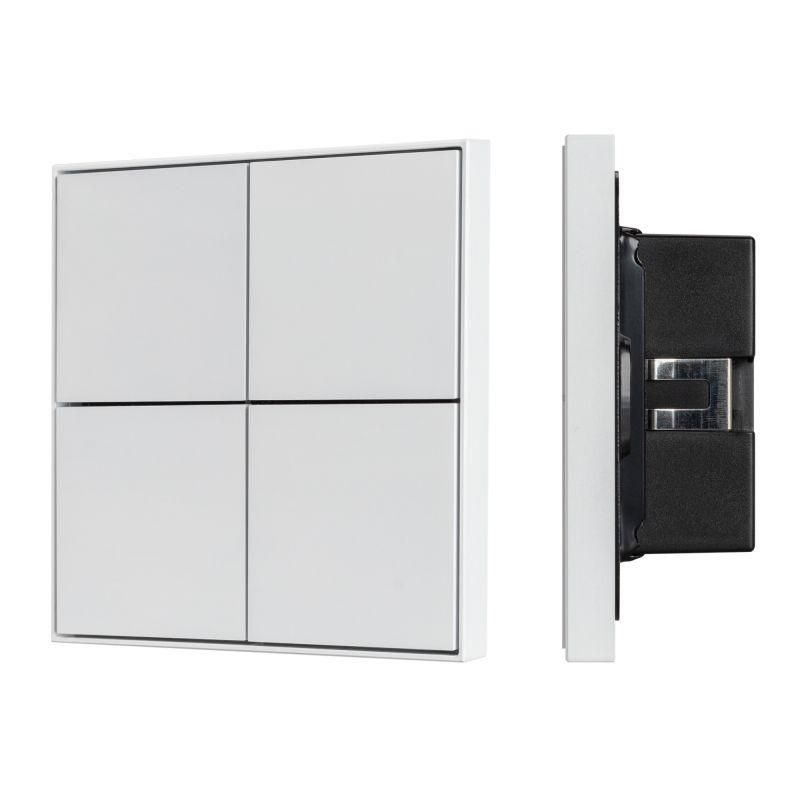

Панель кнопочная KNX-304-23-IN White (BUS Frame) (IP20 металл) INTELLIGENT ARLIGHT 038401

Панель кнопочная KNX-304-23-IN White IP20 металл - это встраиваемая настенная панель для систем автоматизации KNX, предназначенная для управления освещением, жалюзи, климатом и другими устройствами. Произведена компанией INTELLIGENT ARLIGHT, артикул 038401, обеспечивает надёжную работу за счёт питания от шины KNX и компактного металлического корпуса.

Назначение и область применения

Панель кнопочная KNX-304-23-IN White IP20 металл используется в умных домах, офисах и коммерческих зданиях для ручного управления объектами через протокол KNX. Подходит для установки в распределительных щитах, на стенах в коридорах, гостиных, спальнях и рабочих зонах. Четыре клавиши позволяют задавать сценарии: включение/выключение света, регулировка яркости, управление жалюзи, запуск режимов “утро” или “ночь”.

Технические характеристики

• Форм-фактор: встраиваемая, настенная
• Габариты: 86×86×33 мм - совместима со стандартными монтажными коробками
• Материал корпуса: алюминий, покрытие - белый матовый
• Защита: IP20 - противостояние случайному контакту с пальцами, не предназначена для влажных помещений
• Питание: от шины KNX, напряжение DC 21–30 В - внешний источник не требуется
• Клавиши: 4 рокерных, одна из них - двойной функционал (можно программно назначить две операции на одну клавишу)
• Индикация: светодиоды под каждой клавишей - показывают текущее состояние (вкл./выкл.)
• Обратная связь: тактильный отклик вибрацией - подтверждает нажатие без звука

Совместимость и монтаж

Панель KNX-304-23-IN White IP20 металл совместима с любыми контроллерами и исполнительными модулями, поддерживающими протокол KNX. Монтаж выполняется в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 35 мм. Кабели подключаются к клеммникам внутри панели - провода до 1,5 мм2. Для правильной работы необходимо соблюдать полярность при подключении к шине KNX. Установка возможна в бетон, гипсокартон и другие твёрдые основания. Наличие тонкой рамки позволяет минимизировать выступ над поверхностью стены.

Безопасность и стандарты

Соответствует требованиям EN 50090 и IEC 60065 для оборудования систем автоматизации. Защита IP20 исключает попадание пальцев внутрь, но не защищает от воды и пыли - не применяется в ванных комнатах, кухнях или на улице. Электромагнитная совместимость соответствует нормам для бытовых и коммерческих помещений.

Преимущества

• Двойная функция одной клавиши - экономит место и увеличивает количество доступных команд без увеличения числа физических элементов
• Вибрационный отклик - удобство в темноте и в условиях, где нельзя использовать звуковые сигналы
• Светодиодная индикация - наглядное отображение состояния каждого канала даже при слабом освещении
• Алюминиевый корпус - прочность, долговечность, рассеивание тепла, устойчивость к деформациям
• Питание от шины KNX - отсутствие необходимости в отдельном блоке питания

Ограничения применения

• Не допускается установка во влажных помещениях (ванная, баня, бассейн) из-за защиты IP20
• Не работает автономно - требует подключения к сети KNX и активного контроллера
• Не поддерживает цветную индикацию - только однотонная подсветка (обычно белая или красная)
• Работает только при наличии напряжения на шине KNX (21–30 В постоянного тока); при отключении питания система перестаёт реагировать

Примеры использования

• Управление освещением в холле: одна клавиша - включение всех светильников, вторая - выключение, третья - включение ночника, четвёртая - включение подсветки потолка
• Запуск сценариев: клавиша с двойным функционалом - “Выход” (выключить свет + закрыть жалюзи) / “Возвращение” (включить свет + открыть жалюзи)
• Контроль микроклимата: включение/выключение кондиционера, изменение температурного режима
• Управление системой безопасности: активация/деактивация сигнализации одним нажатием

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - минимально 35 мм, чтобы поместились клеммы и плата
• При подключении к шине KNX используйте кабель с сечением 0,5–1,5 мм2; не перегружайте линию более чем 10 панелями на одном участке
• Настройку функций клавиш выполняйте через ETS-софт - каждая клавиша должна быть привязана к конкретному адресу в системе
• Избегайте установки рядом с мощными источниками радиопомех - хотя панель имеет хорошую экранировку, это снижает риск сбоев
• При замене старой панели - сохраните маркировку проводов, поскольку схема подключения KNX отличается от обычной 220 В
