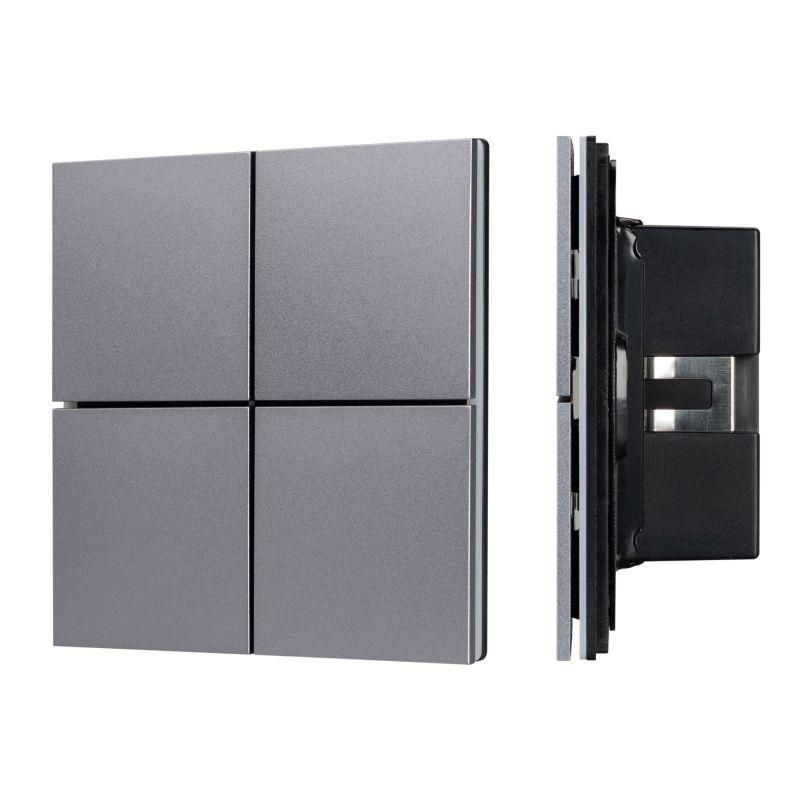

Панель кнопочная KNX-304-23-IN Grey (BUS Frameless) (IP20 металл) INTELLIGENT ARLIGHT 038366

Панель кнопочная KNX-304-23-IN Grey (IP20 металл) от INTELLIGENT ARLIGHT - это компактная встраиваемая управляющая панель для систем автоматизации зданий на базе протокола KNX. Подходит для управления освещением, жалюзи, климатом и другими устройствами в офисах, квартирах и общественных помещениях.

Назначение и область применения

Панель кнопочная KNX-304-23-IN Grey (IP20 металл) предназначена для ручного управления устройствами в системах KNX. Четыре rocker-клавиши позволяют задавать команды: включение/выключение, регулировка яркости, управление рольставнями или температурой. Одна из клавиш работает как двойная - позволяет выполнять две функции за один физический элемент управления. Устройство монтируется в стену вместо стандартной выключательной рамки и идеально сочетается с современным интерьером.

Технические характеристики

• Формат: встраиваемая настенная панель
• Количество клавиш: 4 rocker-клавиши (одна из них - двойная)
• Материал корпуса: алюминий
• Цвет: серый (Grey)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Питание: от шины KNX, постоянный ток 21–30 В
• Габариты: 86 × 86 × 33 мм
• Индикация: светодиодная подсветка состояния клавиш
• Обратная связь: вибрационный отклик при нажатии

Совместимость и монтаж

Панель кнопочная KNX-304-23-IN Grey (IP20 металл) совместима со всеми устройствами и контроллерами, поддерживающими стандарт KNX. Для установки требуется стандартная глубокая подрозетниковая коробка с внутренним диаметром не менее 86 мм. Монтаж выполняется через клеммы на тыльной стороне панели - провода подключаются напрямую к шине KNX. Никаких внешних блоков питания не требуется - питание берётся прямо от KNX-шинной сети. Корпус безрамочный, поэтому после установки видна только лицевая поверхность панели.

Безопасность и стандарты

Панель соответствует требованиям стандарта EN 50090 и прошла тестирование на совместимость с системами KNX. IP20 обеспечивает безопасную работу внутри помещений, но не допускает использование во влажных зонах (ванная, кухня, бассейн) или на улице. Отсутствие гальванической развязки требует соблюдения правил заземления всей системы KNX.

Преимущества

• Алюминиевый корпус - прочный, долговечный, хорошо рассеивает тепло
• Вибрационная отдача при нажатии - удобно использовать в темноте или при слабой зрительной нагрузке
• Светодиодная индикация - наглядно показывает текущее состояние каждой клавиши
• Двойная клавиша - экономит место и снижает количество необходимых модулей
• Отсутствие рамки - минималистичный дизайн, легко сочетается с любым интерьером

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, запыленности или на улице - IP20 недостаточно для таких сред
• Требует наличия активной шины KNX с напряжением 21–30 В - не работает от бытовой сети 220 В
• Не имеет механической связи с нагрузкой - все команды передаются по цифровому каналу, значит, система должна быть полностью исправна
• Запрещено открывать корпус самостоятельно - гарантия теряется, возможен риск повреждения платы

Примеры использования

• Управление светом в спальной комнате: одна клавиша - включение основного света, вторая - ночника, третья - жалюзи, четвёртая - режим “сон” (двухфункциональная)
• Контроль освещения в холле офиса: три клавиши - зоны потолочных светильников, четвёртая - включение всех светильников одновременно
• Регулировка микроклимата: клавиши для повышения/понижения температуры, включения вентиляции и активации режима “энергосбережение”

Практические советы

• Перед монтажом проверьте напряжение на шине KNX - должно быть между 21 и 30 В постоянного тока
• При установке используйте подрозетники с глубиной не менее 40 мм - этого достаточно для свободного расположения кабелей и платы
• Подключайте провода KNX строго по цветовой маркировке: красный - L+, черный - L−
• На этапе программирования в ETS учтите, что двойная клавиша требует двух отдельных объектов связи
• Частые перебои в работе могут указывать на плохое качество шины - проверьте терминалы и сопротивление линии
