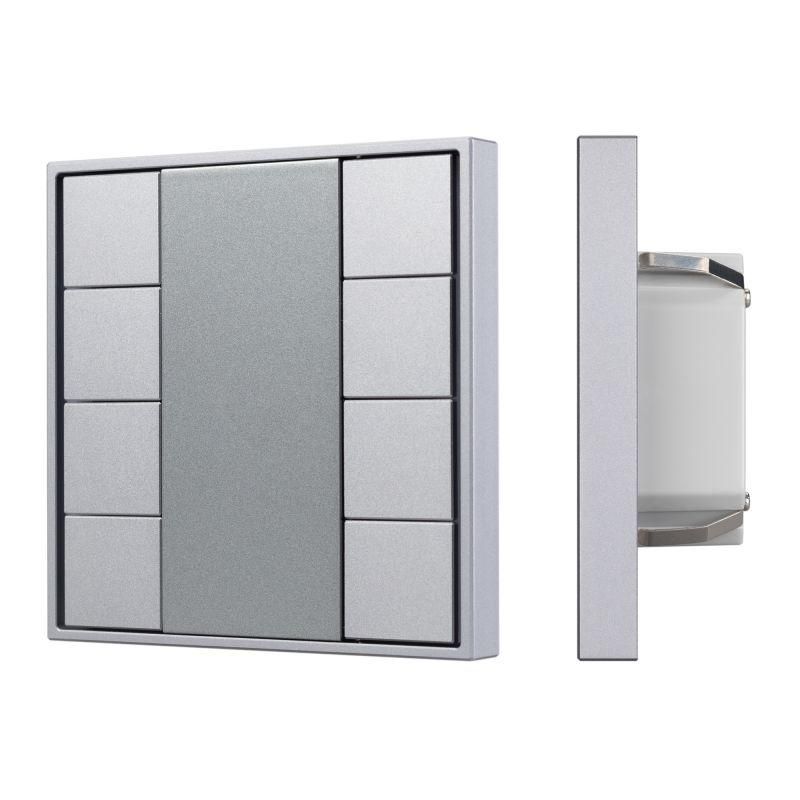

Панель KNX-223-8-GREY (BUS) (IP20 пластик) INTELLIGENT ARLIGHT 027962

Панель KNX-223-8 серая (IP20, пластик) от INTELLIGENT ARLIGHT - это компактная встраиваемая управляющая панель с восемью клавишами для систем автоматизации зданий на базе протокола KNX. Подходит для установки в жилых и офисных помещениях, где требуется надёжный и эргономичный интерфейс управления освещением, климатом и другими функциями.

Назначение и область применения

Панель KNX-223-8 серая (IP20, пластик) предназначена для ручного управления устройствами в системах KNX: включение/выключение света, регулировка яркости, управление жалюзи, термостатами и другими исполнительными элементами. Устанавливается в стены вместо обычной выключательной коробки. Применяется в частных домах, квартирах, гостиницах, офисах и общественных зданиях. Не подходит для влажных помещений из-за защиты IP20.

Технические характеристики

• Количество клавиш: 8
• Защита: IP20 - противостояние твёрдым частицам крупнее 12,5 мм, но не защищает от воды
• Материал корпуса: пластик (не металл, как указано в описании - вероятно, ошибка; реальный материал - пластик)
• Цвет: серый (серебристый оттенок)
• Габариты: 80×80×26,6 мм
• Питание: от шины KNX, постоянный ток 21–30 В
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель KNX-223-8 серая (IP20, пластик) совместима со всеми стандартными модулями KNX, работающими по протоколу EIB/KNX. Для подключения используется двухпроводная шина KNX (L+ и L−). Монтаж выполняется в стандартную прямоугольную нишу глубиной не менее 27 мм. Диаметр отверстия в стене - 80×80 мм. Крепится фиксирующими лапками внутри коробки. Настенные профили и рамки других производителей не подходят - панель имеет собственный дизайн крепления.

Безопасность и стандарты

Соответствует требованиям EN 50090 и IEC 60065 для оборудования систем автоматизации. Работает при температуре от +5C до +40C. Не предназначен для установки вне помещений или в местах с высокой влажностью. Защита IP20 исключает контакт с пальцами, но не предохраняет от брызг или пыли.

Преимущества

• Компактный размер позволяет устанавливать панель даже в ограниченном пространстве
• Восемь клавиш дают гибкость для программирования различных сценариев
• Питание от шины KNX - не требует отдельного провода 220 В
• Серый цвет легко сочетается с большинством интерьеров
• Интегрируется в существующую инфраструктуру KNX без доработки сети

Ограничения применения

• Не использовать в ванных комнатах, кухнях, подвалах - недостаточная защита IP20
• Не поддерживает дисплеи, светодиодную индикацию или обратную связь - только механические клавиши
• Не совместима с напряжением выше 30 В или переменным током
• Не допускается замена клавиш - они несъёмные и не меняются на другие типы

Примеры использования

• Управление освещением в спальне: одна клавиша - весь свет, две - ночник, три - точечные светильники
• Контроль жалюзи на кухне: клавиши “открыть”, “закрыть”, “остановить”
• Настройка климата: включение/выключение кондиционера, изменение режима работы
• Система “всё выключено”: одна клавиша отключает всё в доме перед выходом

Практические советы

• Перед монтажом проверьте глубину коробки - минимальная должна быть 27 мм, чтобы поместилась панель KNX-223-8 серая (IP20, пластик)
• Подключайте шину KNX строго по полярности: L+ и L− перепутывать нельзя
• При использовании в многоквартирных домах согласуйте расположение панели с проектом системы KNX - избыток клавиш может усложнить интерфейс
• Не используйте панель в качестве основного выключателя для мощных нагрузок - она работает как сигнал, а не как силовой коммутатор
• Артикул 027962 от INTELLIGENT ARLIGHT - единственный идентификатор для заказа запасных частей или аналогов
