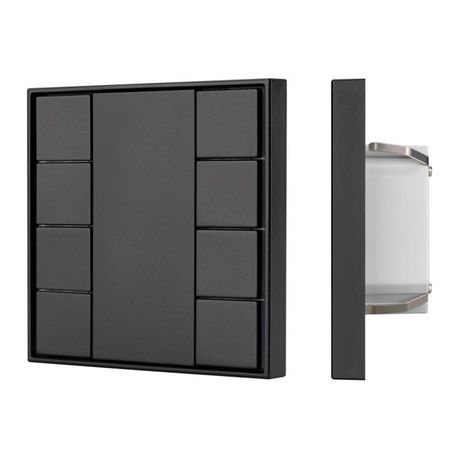

Панель кнопочная KNX-223-8, 8 кнопок, черный, IP20 INTELLIGENT ARLIGHT 028759

Панель KNX-223-8 BLACK IP20 пластик от INTELLIGENT ARLIGHT - это компактная встраиваемая кнопочная панель для управления системами автоматизации KNX. Подходит для установки в жилых и офисных помещениях, где требуется надёжное и элегантное управление освещением, климатом или другими функциями через восемь физических клавиш.

Назначение и область применения

Панель KNX-223-8 BLACK IP20 пластик предназначена для ручного управления устройствами в умном доме или здании по протоколу KNX. Каждая из восьми клавиш может быть запрограммирована на выполнение конкретной команды - включение света, регулировку температуры, работу роллет или другие сценарии. Устанавливается в стеновые коробки, совместимые с типовой глубиной 26,6 мм. Применяется в квартирах, гостиницах, административных зданиях и других объектах с централизованной системой автоматизации.

Технические характеристики

• Количество клавиш: 8
• Материал корпуса: пластик
• Цвет: чёрный
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищена от воды
• Питание: от шины KNX, постоянный ток 21–30 В
• Габариты: 80×80×26,6 мм
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель KNX-223-8 BLACK IP20 пластик совместима со всеми устройствами и контроллерами, поддерживающими стандарт KNX. Для подключения используется двухпроводная шина KNX - питание и сигнал передаются по одному кабелю. Монтаж выполняется в стандартную круглую или прямоугольную подрозетник с внутренним размером не менее 80×80 мм и глубиной минимум 27 мм. Корпус имеет фланец для фиксации в коробке, что исключает люфт после установки. Напряжение питания берётся напрямую с шины KNX - внешний источник не нужен.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 50090 и сертифицировано для работы в системах KNX. Отсутствие защиты от влаги (IP20) делает её безопасной только для сухих помещений. Не предназначен для установки в ванных комнатах, на улице или в местах с высокой влажностью.

Преимущества

• Тонкий дизайн рамки обеспечивает минимальный выступ на стене - эстетично сочетается с современным интерьером
• Чёрный цвет корпуса маскирует следы от пыли и потертости
• Не требует отдельного источника питания - работает от шины KNX
• Поддерживает любую логику программирования через ETS - каждая клавиша настраивается индивидуально

Ограничения применения

• Не допускается установка в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не подходит для установки вне помещений - даже частичное воздействие влаги повредит контакты
• Работает только при наличии активной сети KNX - без шины панель не функционирует
• Не содержит светодиодной индикации - состояние клавиш не визуализируется

Примеры использования

• Управление освещением в спальной комнате: одна клавиша - весь свет, две - ночники, остальные - зоны
• Контроль климата: включение/выключение кондиционера, изменение режима термостата
• Запуск сценариев: “Утро”, “Сон”, “Просмотр фильма” - каждому назначена отдельная клавиша
• Управление рольставнями в офисе - три клавиши на подъём, опускание, остановка

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен вместить всю панель (26,6 мм) с запасом 1–2 мм
• Используйте кабель KNX сечением не менее 0,8 мм2 для надёжной передачи сигнала
• При проектировании системы учтите, что панель не имеет индикации - если важно видеть текущий статус, используйте модели с LED
• Панель KNX-223-8 BLACK IP20 пластик от INTELLIGENT ARLIGHT легко заменяет аналоги других брендов - главное, чтобы был стандарт KNX
• Артикул 028759 - точный идентификатор для заказа запасных частей или дубликатов
