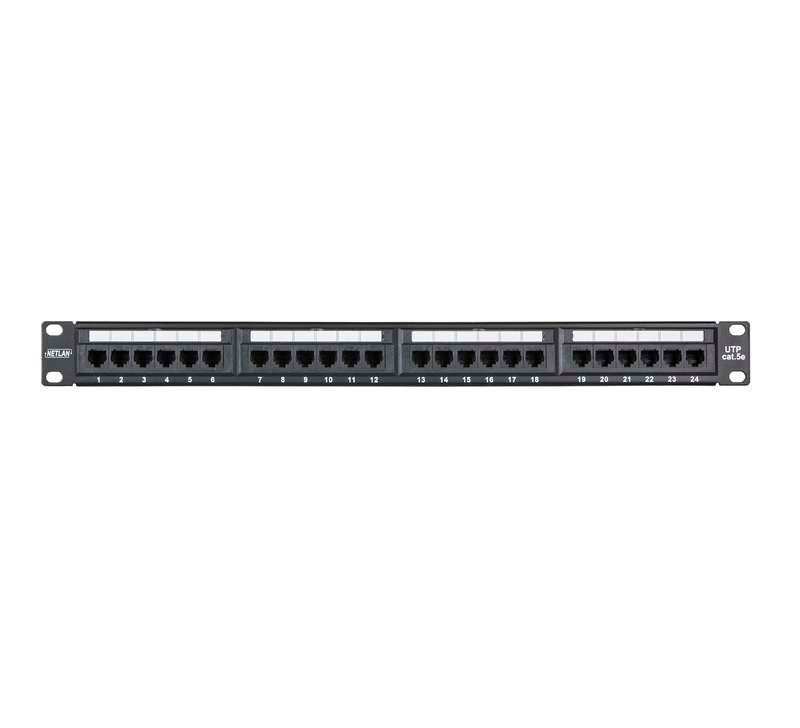

Панель коммутационная 19дюйм 1U неэкранир. 24 порта кат.5E (класс D) 100МГц RJ45 (8P8C) 110/KRONE T568A/B черн. NETLAN EC-URP-24-UD2

Панель коммутационная NETLAN EC-URP-24-UD2 - это компактное решение для организации проводной сети в серверных шкафах и телекоммуникационных стойках. Устройство обеспечивает надёжное соединение 24 Ethernet-портов стандарта Category 5e, подходит для монтажа в 1U пространстве и совместимо с распространёнными системами кабельного монтажа.

Назначение и область применения

Панель коммутационная NETLAN EC-URP-24-UD2 используется для централизованного распределения сетевых кабелей в локальных сетях. Её устанавливают в 19-дюймовые стойки и шкафы, где требуется организовать подключение рабочих мест, IP-камер, телефонов, точек доступа Wi-Fi и другого оборудования через медный кабель UTP. Подходит для офисов, школ, медицинских учреждений и малых дата-центров.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U высота
• Количество портов: 24
• Тип разъёмов: RJ45 (8P8C)
• Категория: Cat 5e
• Частота: до 100 МГц
• Класс передачи: Class D
• Тип контактов: 110/KRONE - универсальный, совместимый с обжимом инструментом для обоих стандартов
• Маркировка: T568A / T568B - цветовая схема нанесена на тыльную сторону для правильного обжима
• Цвет корпуса: чёрный
• Экранирование: неэкранированная (UTP)

Совместимость и монтаж

Панель NETLAN EC-URP-24-UD2 монтируется в любую стандартную 19-дюймовую стойку с помощью крепёжных уголков, входящих в комплект. Кабели заходят сзади - каждый из 24 проводов обжимается в контакт 110/KRONE с помощью обжимного инструмента. Номера портов выдавлены на лицевой панели, что упрощает идентификацию. На задней части есть зоны для наклейки этикеток - можно помечать каждое соединение.

Рекомендуется использовать кабель Cat 5e или выше (Cat 6) с диаметром жил 0.4–0.6 мм. Обжим выполняется в соответствии с маркировкой T568A или T568B - выберите один стандарт и соблюдайте его по всей сети.

Преимущества

• Универсальные контакты 110/KRONE позволяют работать с любым типом одножильного или многожильного кабеля без замены модуля
• Цветовая маркировка T568A/B снижает риск ошибок при обжиме
• Нумерация портов и места для этикеток ускоряют обслуживание и диагностику
• Неэкранированная конструкция оптимальна для большинства офисных сред, где нет сильных ЭМИ
• Чёрный цвет корпуса соответствует стандартному оформлению серверных стоек

Ограничения применения

• Не подходит для установки в условиях повышенной электромагнитной помехи - например, рядом с мощными двигателями или источниками переменного тока; для таких задач нужна экранированная панель
• Поддерживает скорость до 1 Гбит/с - не рассчитана на 10 Гбит/с (для этого требуются Cat 6a или выше)
• Не предназначен для наружного монтажа или помещений с высокой влажностью - отсутствует защита по IP
• Не работает с фибер-оптическими кабелями - только медные UTP

Примеры использования

• Центральная панель в офисе - подключаются компьютеры, телефоны, принтеры
• Распределительный щит в учебном заведении - связь между кабинетами и серверной
• Система видеонаблюдения - сбор всех камер через один шкаф
• Интернет-кафе - управление множеством клиентских устройств

Практические советы

• Перед монтажом проверьте, что ваша стойка имеет достаточное свободное место в 1U - панель занимает ровно одну единицу высоты
• Обязательно используйте качественный обжимной инструмент с регулировкой усилия - плохой контакт вызывает потери сигнала
• Запомните выбранный стандарт (T568A или T568B) и применяйте его последовательно во всём проекте
• Не перегибайте кабели под острым углом - радиус изгиба должен быть минимум 4× диаметр кабеля
• При использовании длинных трасс (>70 м) рекомендуется тестирование кабеля мультиметром или кабельным анализатором после монтажа
