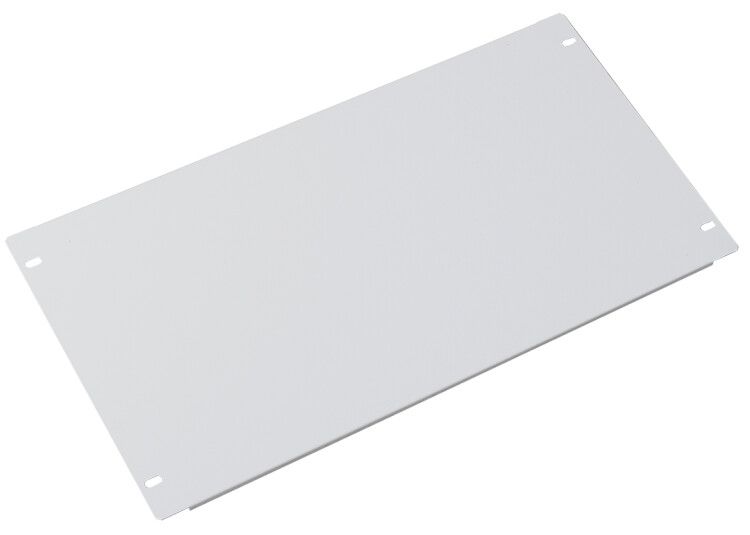

Панель ЛГ к ВРУ-х хх.80.хх 36 TITAN (H=400) комплект 2 шт. | YKV-PL-G-36-80-4-0 IEK

Панель ЛГ к ВРУ-х хх.80.хх 36 TITAN (H=400) комплект 2 шт. от IEK - это металлический защитный элемент, предназначенный для изоляции токоведущих частей внутри распределительного устройства ВРУ. Комплект из двух панелей совместим с сериями TITAN и SMART, обеспечивает надёжную механическую защиту и устанавливается на раму под основные панели ЛГ/ЛМА.

Назначение и область применения

Панель ЛГ к ВРУ-х хх.80.хх 36 TITAN (H=400) комплект 2 шт. используется для предотвращения случайного прикосновения к токоведущим элементам внутри ВРУ. Она монтируется на раму перед установкой панелей управления ЛГ или ЛМА, формируя физический барьер между персоналом и опасными участками. Применяется в силовых щитах промышленных объектов, жилых зданиях, коммерческих центрах и на предприятиях с высокими требованиями к безопасности.

Технические характеристики

• Модель: Панель ЛГ
• Тип изделия: Аксессуар для ВРУ серии TITAN
• Материал: Сталь - прочная, устойчивая к деформациям и коррозии
• Высота: 400 мм - соответствует стандартной габаритной высоте панелей ЛГ/ЛМА
• Цвет: 7035 RAL - серый матовый, совместим с цветовой гаммой корпусов серии TITAN
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды
• Количество в комплекте: 2 штуки

Совместимость и монтаж

Панель ЛГ к ВРУ-х хх.80.хх 36 TITAN (H=400) комплект 2 шт. устанавливается на раму распределительного устройства до монтажа основных панелей ЛГ или ЛМА. Совместима с ВРУ обоих серий - TITAN и SMART. Крепление осуществляется через стандартные отверстия на раме, не требует дополнительных крепёжных элементов. Для правильной сборки проверьте соответствие габаритов рамы и высоты 400 мм. Монтаж выполняется после окончательной сборки каркаса, но до установки электрооборудования.

Безопасность и стандарты

Панель выполнена в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439, обеспечивающими защиту от прямого прикосновения к токоведущим частям. Обеспечивает степень защиты IP20 - предотвращает доступ пальцев и инструментов к опасным элементам. Не является герметичным элементом - не защищает от воды и пыли, поэтому не применяется во внешних или влажных помещениях без дополнительной защиты.

Преимущества

• Стальная конструкция гарантирует долговечность и устойчивость к механическим воздействиям
• Цвет 7035 RAL обеспечивает единый эстетичный вид всей системы ВРУ
• Комплект из двух панелей позволяет закрывать две стороны рамы одновременно - снижает время монтажа
• Поддерживает стандартизированную сборку ВРУ TITAN и SMART - уменьшает риск ошибок при комплектации

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и пыли
• Не заменяет функциональные панели управления - служит исключительно как защитный экран
• Не совместим с ВРУ других серий, кроме TITAN и SMART, из-за различий в габаритах и системе крепления
• Не рекомендуется использовать в местах с повышенной вибрацией без дополнительной фиксации

Примеры использования

• Защита токоведущих шин в ВРУ производственного цеха
• Формирование безопасного интерфейса в этажном щите многоквартирного дома
• Установка в распределительных пунктах торгового комплекса с ограниченным доступом
• Дополнение ВРУ SMART в модульных зданиях для соблюдения норм электробезопасности

Практические советы

• Перед монтажом убедитесь, что рама ВРУ имеет соответствующие крепёжные отверстия под панель ЛГ - типоразмер 36×80×400 мм
• Панели следует устанавливать до монтажа автоматических выключателей и контакторов - это удобнее и безопаснее
• При использовании в условиях возможного запыления - периодически протирайте поверхность, чтобы сохранить визуальный контроль состояния оборудования
• Не используйте панели как опору для проводов или кабелей - они не рассчитаны на механическую нагрузку
• Запасной комплект можно заказывать отдельно - артикул ykv-pl-g-36-80-4-0
