Панель ЛМА к ВРУ-х хх.80.хх 36 TITAN (H=150) комплект 2 шт. | YKV-PL-0-36-80-0 IEK

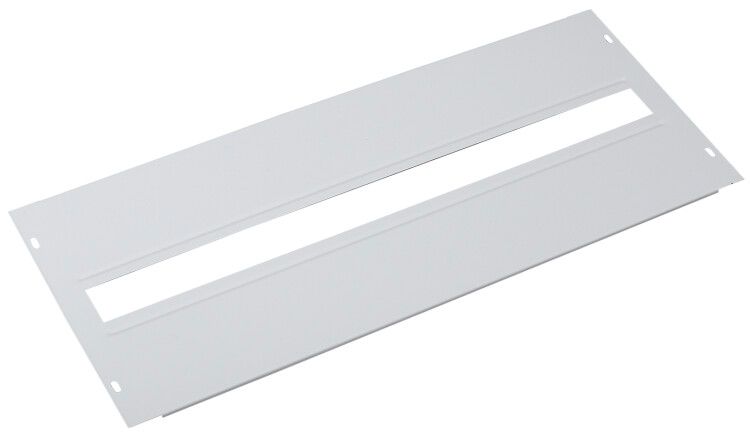

Панель ЛМА к ВРУ-х хх.80.хх 36 TITAN (H=150) комплект 2 шт. - это металлический защитный элемент из стали, предназначенный для монтажа на раму распределительного устройства ВРУ серии TITAN. Комплект из двух панелей обеспечивает безопасную изоляцию токоведущих частей и совместим как с ВРУ TITAN, так и с ВРУ SMART. Артикул ykv-pl-0-36-80-0 соответствует продукту бренда IEK.

Назначение и область применения

Панель ЛМА к ВРУ-х хх.80.хх 36 TITAN (H=150) комплект 2 шт. используется для физической защиты персонала от случайного прикосновения к токоведущим элементам внутри ВРУ. Она устанавливается на раму под панели ЛГ или ЛМА и служит в качестве стационарной ограждающей конструкции. Применяется в силовых щитах промышленных объектов, жилых зданиях, коммерческих помещениях - там, где требуется повышенная степень безопасности при обслуживании электрооборудования.

Технические характеристики

• Модель: Панель ЛМА
• Тип изделия: Аксессуар для ВРУ серии TITAN
• Материал: Сталь - прочная, устойчивая к механическим повреждениям и коррозии
• Цвет: 7035 RAL (серый металлик) - стандартизированный цвет для промышленного оборудования
• Высота: 150 мм - оптимальна для компактного монтажа в ограниченном пространстве
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию без замены
• Количество в комплекте: 2 штуки

Совместимость и монтаж

Панель ЛМА к ВРУ-х хх.80.хх 36 TITAN (H=150) комплект 2 шт. совместима с рамами ВРУ серии TITAN и ВРУ SMART. Монтируется на предварительно установленную металлическую раму под панели ЛГ/ЛМА. Крепление осуществляется болтовым соединением - требуются стандартные инструменты. Не требует сверления или доработки корпуса. Установка выполняется до монтажа внутренних модулей (автоматов, контакторов). Обязательно проверьте соответствие габаритов рамы перед заказом - высота 150 мм должна точно соответствовать проектному решению.

Безопасность и стандарты

Панель выполнена в соответствии с требованиями к защите от прямого прикосновения, что соответствует нормам ГОСТ Р 51321.1 и IEC 61439. Материал - сталь - обеспечивает электрическую целостность и надёжное заземление при правильном подключении к системе заземления ВРУ. Цвет 7035 RAL соответствует промышленным стандартам визуального контроля и унификации.

Преимущества

• Долгий срок службы - 25 лет - снижает затраты на обслуживание
• Стальная конструкция выдерживает ударные нагрузки и вибрации
• Совместимость с двумя сериями ВРУ (TITAN и SMART) - универсальное решение
• Комплект из двух панелей позволяет закрывать две стороны рамы одновременно
• Не требует специальных инструментов для установки

Ограничения применения

Панель не является самостоятельным устройством - она работает только в составе ВРУ с подходящей рамой. Не применяется вне системы ВРУ. Не предназначена для наружной установки - не имеет IP-защиты. Не рекомендуется использовать в средах с агрессивными химическими веществами или постоянной влажностью выше 95%. Высота 150 мм фиксирована - нельзя изменить без замены модели.

Примеры использования

• Защита токоведущих шин в ВРУ производственного цеха
• Ограждение автоматических выключателей в этажном щите многоквартирного дома
• Формирование безопасного пространства вокруг контакторов в системе управления конвейером
• Монтаж в ВРУ SMART на объектах с уже существующей инфраструктурой IEK

Практические советы

• Перед монтажом убедитесь, что рама ВРУ имеет соответствующие крепёжные отверстия под панель ЛМА
• Проверьте, чтобы панель плотно прилегала к раме - зазоры могут нарушить защиту
• Заземление панели обязательно - подключите её к шине PE через контактную площадку
• При использовании в условиях запылённости регулярно осматривайте поверхность - пыль может накапливаться между панелью и рамой
• Если нужна другая высота - выбирайте другие модели серии TITAN; эта модель доступна только с H=150 мм
