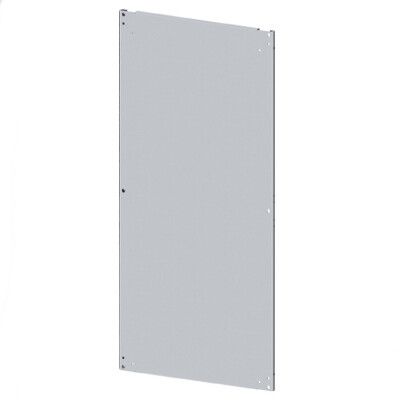

Панель монтажная для шкафа RAM BLOCK CQE 1800х600мм DKC R5PCE1860 ДКС

Плата монтажная для шкафов DAE/CQE 1800 x 600 мм от DKC (ДКС), артикул r5pce1860, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и совместима со шкафами высотой 1800 мм и шириной 600 мм.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE 1800 x 600 мм используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов, где требуется устойчивая и жесткая основа: цеха, насосные станции, АЭС, тепловые пункты, системы водоснабжения и канализации.

Технические характеристики

• Тип изделия: плата монтажная
• Размеры: высота 1683 мм, ширина 486 мм
• Материал: сталь, оцинкованная
• Толщина материала: 3 мм
• Перфорация: есть - для гибкой фиксации крепежа
• Цвет: светло-серый
• Нагрузка: до 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно на шкафы DAE и CQE серии RAM block с габаритами 1800×600 мм. Установка происходит на направляющие профили внутри шкафа - плата крепится болтами через перфорированные отверстия. Перфорация позволяет регулировать положение оборудования вдоль всей длины платы. Для монтажа используйте крепеж M6–M8 с гайками и шайбами. Не применяйте самонарезающие винты - они не обеспечивают достаточной несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - норматива для электрооборудования в промышленных шкафах. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Материал не содержит токсичных компонентов и безопасен при работе в закрытых помещениях.

Преимущества

• Высокая несущая способность - 600 кг позволяет устанавливать даже массивные распределительные щиты и силовые модули
• Оцинкованное покрытие увеличивает срок службы в сырых и пыльных условиях
• Перфорированная поверхность даёт свободу расположения оборудования - можно менять схему сборки без замены платы
• Жесткая конструкция из стали 3 мм минимизирует вибрацию и деформацию под нагрузкой

Ограничения применения

• Не подходит для шкафов других размеров - например, 1200 мм или 800 мм
• Не предназначен для наружного монтажа - работает только внутри закрытых шкафов
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - оцинковка имеет ограниченную химическую стойкость
• Запрещено нагревать выше +80 C - риск потери антикоррозийных свойств покрытия

Примеры использования

• Установка частотных преобразователей на промышленном конвейере
• Фиксация PLC-контроллеров и I/O-модулей в шкафу управления насосной станцией
• Размещение реле защиты и автоматических выключателей в распределительном щите АЭС
• Монтаж терминалов связи и серверов в шкафах SCADA-систем

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа - 600 мм; отклонение более +-5 мм требует доработки креплений
• При установке тяжелого оборудования начинайте с нижней части платы - так снижается риск перекоса
• Используйте антивибрационные прокладки между оборудованием и платой, особенно при работе с двигателями и насосами
• Проверяйте целостность оцинковки после транспортировки - при наличии царапин заделайте их специальным составом на основе цинка
• Плата DAE/CQE 1800 x 600 мм от DKC совместима с другими элементами серии RAM block - легко комбинируется с боковыми стенками, крышками и дверями того же производства
