Монтажная панель для цельного навесного шкафа из фибергласа, металл, 600х400 мм - CN5064MP ДКС

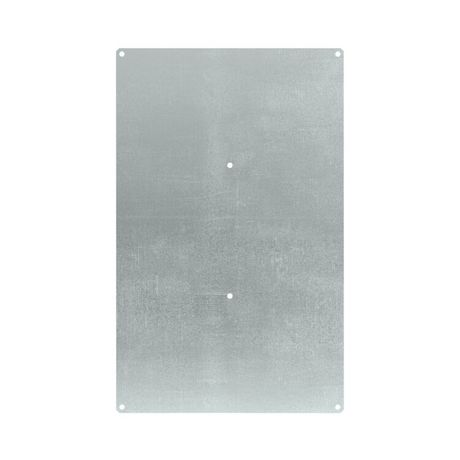

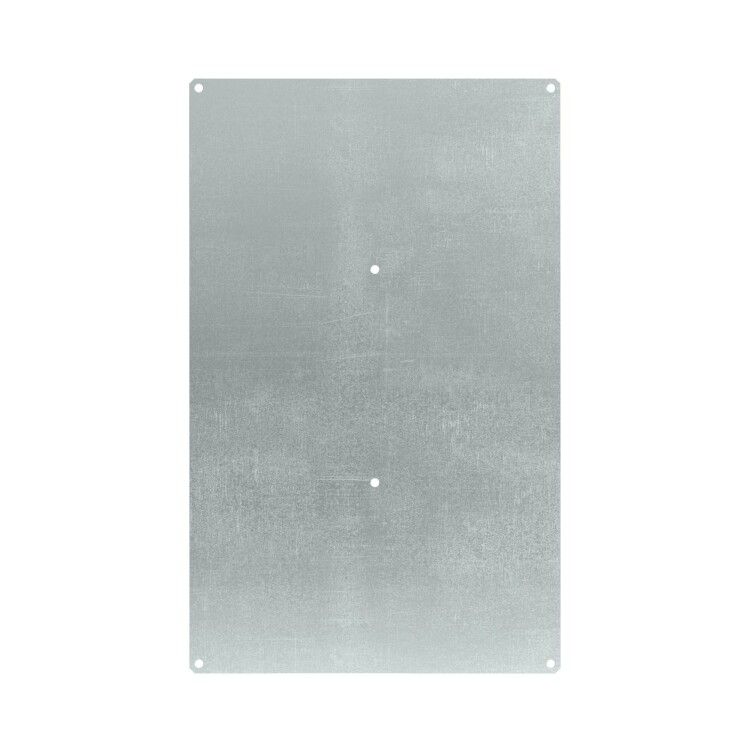

Монтажная панель DKC (ДКС) cn5064mp - элемент внутренней сборки навесных шкафов, предназначен для жесткого крепления аппаратуры и компонентов автоматизации. Выполнена из оцинкованной стали, обеспечивает надежную основу для установки устройств в условиях промышленной среды.

Назначение и область применения

Монтажная панель DKC cn5064mp используется для фиксации электронного, электроустановочного и автоматизационного оборудования внутри цельных навесных шкафов. Подходит для распределительных щитов, систем управления, АСУ ТП, промышленных контроллеров и коммутационных модулей. Применяется на производствах, в энергетике, на транспорте и в объектах ЖКХ, где требуется прочная и устойчивая к коррозии поверхность для монтажа.

Технические характеристики

• Фактический размер: 348 × 558 мм (не 600×400 - указаны габариты шкафа, в который панель устанавливается)
• Материал: сталь с оцинкованным покрытием
• Толщина материала: 2 мм
• Перфорация: есть - отверстия для крепления крепежа и оборудования
• Тип крепления: крепится к стенкам шкафа болтами или самонарезными винтами через перфорацию

Совместимость и монтаж

Панель совместима со шкафами серии Conchiglia от DKC, имеющими соответствующую внутреннюю конструкцию. Установка выполняется путём фиксации по боковым кромкам к вертикальным направляющим шкафа. Перфорированные отверстия позволяют использовать стандартный крепёж M4–M6. Для точного расположения оборудования рекомендуется предварительно нанести разметку. Максимальная нагрузка - до 15 кг равномерно распределённой массы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1 для электрощитового оборудования. Оцинкованное покрытие защищает от коррозии в помещениях с повышенной влажностью. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм
• Защита от ржавчины - цинковое покрытие выдерживает длительную эксплуатацию в закрытых помещениях
• Готовая перфорация снижает время монтажа - не требует сверления
• Совместима с типовой конструкцией шкафов DKC Conchiglia

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не подходит для шкафов с другими габаритами - размеры панели рассчитаны исключительно под внутренние рамки шкафов серии Conchiglia
• Не рекомендуется использовать в агрессивных химических средах - цинк может повредиться при контакте с кислотами или щелочами

Примеры использования

• Крепление PLC-контроллеров и реле в шкафу управления насосной станцией
• Размещение преобразователей частоты и терморегуляторов на пищевом производстве
• Установка модулей ввода/вывода в системах автоматизации конвейеров

Практические советы

• Проверьте перед монтажом, что внутренний проём вашего шкафа соответствует размерам панели - 348×558 мм
• Используйте антивибрационные прокладки под оборудование, чтобы снизить уровень шума и продлить срок службы
• При необходимости доработки отверстий применяйте только метчик M4/M6 - не используйте крупный крепёж, не соответствующий перфорации
• Панель DKC cn5064mp не является несущей конструкцией - не подвешивайте на неё тяжёлое оборудование без дополнительной опоры
