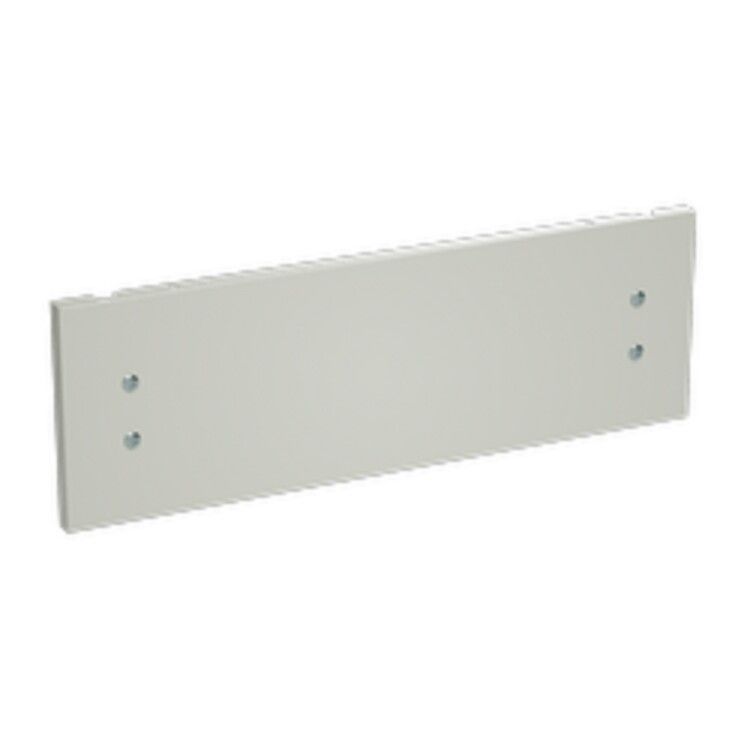

Панели накладные сплошные В=150 мм, Ш=1000 мм - R5CPFEM10150 ДКС

Панель накладная сплошная ширина 150 мм, высота 1000 мм от бренда DKC (ДКС), артикул r5cpfem10150, предназначена для физического разделения зон внутри электрощита, предотвращая случайный доступ к токоведущим элементам. Изготовлена из стали с покрытием, устойчивым к механическим воздействиям и коррозии.

Назначение и область применения

Панель накладная сплошная ширина 150 мм, высота 1000 мм используется для создания защитного экрана внутри распределительных шкафов. Её основная задача - отделить зоны с высоким напряжением от рабочих участков, где находятся операторы или обслуживающий персонал. Применяется в промышленных щитах управления, на станках, конвейерах, системах автоматизации. Особенно актуальна там, где требуется соблюдение требований безопасности по ГОСТ Р 51330.9–99 и IEC 60204-1.

Технические характеристики

• Тип изделия: панель накладная сплошная
• Ширина: 150 мм
• Высота: 1000 мм
• Материал: сталь окрашенная
• Цвет: 7035 (серый матовый)
• Установка: крепление винтами (в комплекте)
• Подходит для шкафов шириной до 1000 мм

Совместимость и монтаж

Панель накладная сплошная ширина 150 мм, высота 1000 мм монтируется внутрь металлического шкафа на центральной вертикальной плоскости. Крепление осуществляется с помощью четырёх винтов, которые входят в комплект поставки. Для правильной установки необходимо обеспечить свободный доступ к месту крепления со стороны задней стенки шкафа. Панель не требует сверления - достаточно подготовленных отверстий в корпусе шкафа. Совместима с большинством стандартных шкафов DKC (ДКС) серии RAM power, а также с аналогичными моделями других производителей, имеющими соответствующую толщину стенок (до 2 мм).

Преимущества

• Изготовлена из прочной окрашенной стали - выдерживает ударные нагрузки и вибрацию
• Сплошная форма исключает риск попадания инструментов или рук в опасную зону
• Цвет 7035 соответствует стандартному цветовому решению промышленных шкафов, не требует дополнительной покраски
• Не требует сложного монтажа - всё необходимое есть в комплекте
• Увеличивает срок службы оборудования за счёт снижения риска повреждений токоведущих частей

Ограничения применения

• Не предназначена для наружной установки - материал не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с повышенной химической агрессивностью (например, кислотные пары, растворители)
• Работает только в закрытых шкафах; не заменяет двери или световые экраны
• Не подходит для шкафов с толщиной стенок более 2 мм - винты не смогут надёжно зафиксироваться

Примеры использования

• Разделение силовой части и цепей управления в шкафе ЧПУ станка
• Защита контакторов и автоматических выключателей в распределительном щите производственного цеха
• Ограничение доступа к шинам переменного тока в системах автономного питания
• Обустройство безопасной зоны вокруг частично открытых коммуникаций в автоматизированной линии

Практические советы

• Перед монтажом проверьте, что ширина шкафа не превышает 1000 мм - панель рассчитана именно на этот размер
• При установке используйте только винты из комплекта - они имеют оптимальную длину и шаг резьбы
• Если панель будет расположена рядом с нагревательными элементами, убедитесь, что температура окружающей среды не превышает +50 C
• Для удобства обслуживания можно совмещать эту панель с другими элементами серии RAM power - все компоненты имеют единый стандарт крепления
• Не применяйте панель как несущую конструкцию - она не рассчитана на вес оборудования
