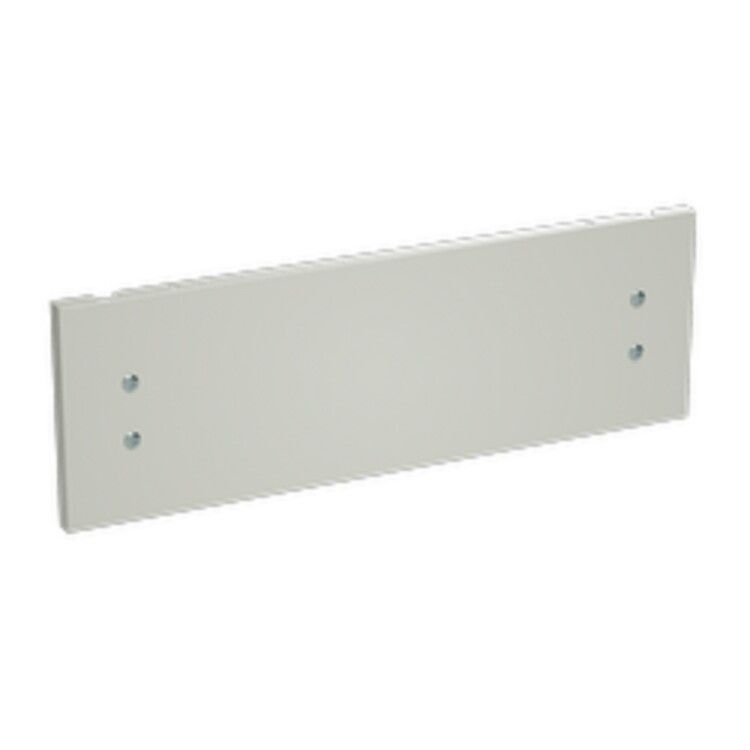

Панели накладные сплошные В=100 мм, Ш=1000 мм - R5CPFEM10100 ДКС

Панель накладная сплошная ширина 100 мм, высота 1000 мм от бренда DKC (ДКС), артикул r5cpfem10100, предназначена для физического разделения зон внутри электрощита, предотвращая случайный контакт с токоведущими элементами. Изготовлена из стали с покрытием, устойчивым к механическим воздействиям и коррозии.

Назначение и область применения

Панель накладная сплошная ширина 100 мм, высота 1000 мм используется для создания защитного экрана внутри распределительных шкафов. Её основная задача - ограничить доступ к опасным участкам: автоматическим выключателям, клеммникам, шинам. Применяется в промышленной автоматике, на производственных линиях, в системах управления энергообъектами. Особенно актуальна там, где требуется соблюдение требований безопасности по ГОСТ Р 51321.1.

Технические характеристики

• Тип изделия: панель накладная сплошная
• Размеры: ширина 100 мм, высота 1000 мм
• Материал: сталь с порошковым окрашиванием
• Цвет: RAL 7035 (серый каменный)
• Установка: крепление винтами (в комплекте)
• Подходит для шкафов шириной до 1000 мм

Совместимость и монтаж

Панель накладная сплошная ширина 100 мм, высота 1000 мм монтируется внутрь шкафа DKC серии RAM power, но совместима с большинством стандартных щитов с вертикальными направляющими. Крепится двумя-четырьмя винтами (в комплекте), которые вводятся через предварительно просверленные отверстия в корпусе шкафа. Для надёжной фиксации рекомендуется использовать гайки с шайбами. Расстояние между точками крепления соответствует типовым шагам профиля шкафов. Установка возможна только в центральной части шкафа - не допускается крепление на дверях или боковых стенках.

Преимущества

• Высокая жесткость материала обеспечивает сохранение формы даже при нагрузках
• Окрашенная поверхность защищает от коррозии и легко моется
• Стандартные размеры позволяют заменить аналогичные панели других производителей
• Не требует дополнительных инструментов для монтажа - всё необходимое есть в комплекте

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не подходит для шкафов шириной более 1000 мм - не обеспечит достаточную опору
• Не является электроизолирующим элементом - не заменяет изоляторы или диэлектрические перегородки
• Не рассчитана на восприятие значительных ударных нагрузок - не применяется в условиях сильной вибрации без дополнительного крепления

Примеры использования

• Разделение зоны управления и силовой части в шкафе ЧПУ станка
• Изоляция клеммных колодок от обслуживающего персонала в распределительном пункте
• Формирование безопасного пространства вокруг контакторов в системах автономного освещения
• Защита проводов от случайного задевания при обслуживании шкафа

Практические советы

• Перед монтажом проверьте, что глубина шкафа позволяет свободно разместить панель без задевания двери или внутренних модулей
• При использовании в среде с повышенной запылённостью регулярно протирайте поверхность - пыль может накапливаться на кромках
• Если планируете сверлить дополнительные отверстия - используйте свёрла по металлу и снимите фаску после сверления
• Панель накладная сплошная ширина 100 мм, высота 1000 мм от DKC (ДКС) не требует специального ухода, но при длительной эксплуатации стоит контролировать состояние краски - при повреждении можно закрасить маркером RAL 7035
