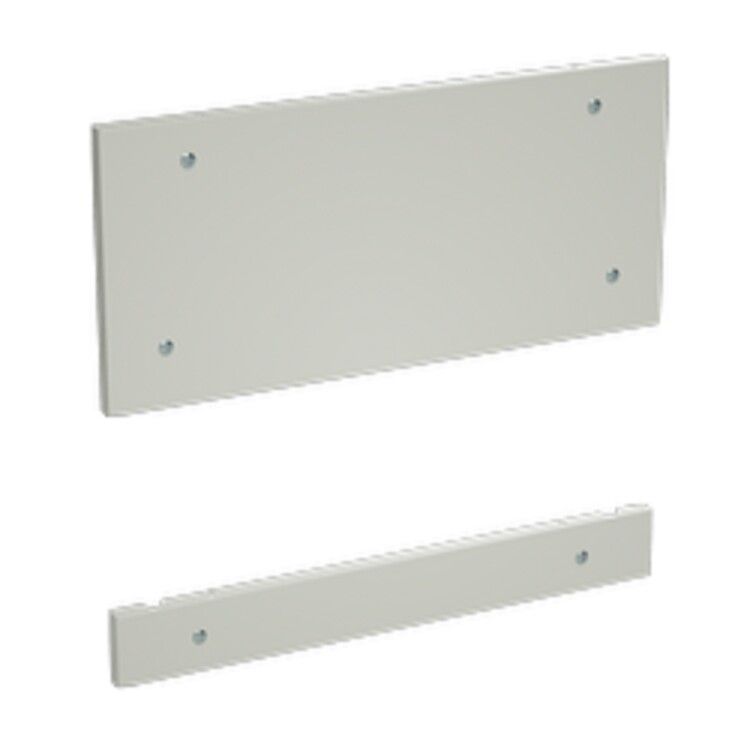

Комплект внешних глухих компенсационных панелей Ш=1000 В=100+100 | R5CPFBM1013 DKC ДКС

Комплект внешних глухих компенсационных панелей Ш1000 В100+100/В100+300 DKC - это металлическая защитная конструкция из стали, предназначенная для физического разделения зон внутри силового шкафа и предотвращения случайного контакта с токоведущими элементами. Применяется в системах распределения электроэнергии, особенно там, где важна безопасность персонала и четкое зонирование оборудования. Артикул r5cpfbm1013 соответствует серии RAM power от бренда DKC.

Назначение и область применения

Этот комплект используется для создания глухих (непрозрачных) ограждений вокруг главных сборных шин и других опасных токоведущих частей в силовых шкафах. Он обеспечивает механическую защиту, предотвращает случайный доступ к живым элементам и позволяет организовать внутреннее секционирование шкафа. Устанавливается исключительно наружно - как накладная панель, не требует внутреннего монтажа. Подходит для шкафов шириной 1000 мм, часто применяется в промышленной автоматике, на производствах, в распределительных пунктах и объектах ЖКХ.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь
• Цвет: серый
• Ширина: 1000 мм
• Высота верхней панели: 100 мм
• Высота нижней панели: 300 мм
• Исполнение: глухая (без окон и проемов)
• Установка: внешняя, накладная
• Серия: RAM power
• Бренд: DKC

Совместимость и монтаж

Комплект совместим со шкафами стандартизированной ширины 1000 мм, в которых предусмотрены места для крепления внешних панелей. Монтаж осуществляется с помощью болтов или саморезов через предварительно подготовленные отверстия на раме шкафа. Панели не требуют сварки или сложной настройки - достаточно выровнять их по уровню и зафиксировать. Верхняя и нижняя части устанавливаются отдельно, что удобно при обслуживании или замене. Обязательно проверьте наличие на шкафе подходящих точек крепления перед установкой.

Преимущества

• Глухая конструкция полностью исключает визуальный доступ к токоведущим частям, повышая уровень безопасности
• Стальная основа обеспечивает прочность и долговечность даже в условиях повышенной вибрации
• Серый цвет соответствует промышленному стандарту и хорошо сочетается с большинством типов шкафов
• Разделение на две панели (100 мм + 300 мм) позволяет гибко адаптировать ограждение под конкретную конфигурацию шкафа
• Не требует специальных инструментов для монтажа - подходит для быстрого сервисного вмешательства

Ограничения применения

• Не предназначена для установки в шкафы другой ширины - только 1000 мм
• Не обеспечивает степень защиты IP - не используется во влажных или запыленных средах вне шкафа
• Не имеет функций вентиляции, охлаждения или световой сигнализации - только механическое ограждение
• Не подходит для модульных систем, где требуется доступ к шинам без демонтажа панели
• Не является заменой внутренним изолирующим экранам - работает как дополнительный уровень защиты

Примеры использования

• Защита главных шин в распределительном щите цеха
• Секционирование зоны питания частотного преобразователя
• Ограждение участка с высоким напряжением в шкафу управления насосной станцией
• Формирование безопасной зоны рядом с автоматическим выключателем большой мощности

Практические советы

• Перед установкой убедитесь, что шкаф имеет ровную плоскость для крепления - искривление может вызвать зазоры
• Проверьте соответствие расположения отверстий на панелях и на корпусе шкафа; при необходимости просверлите новые
• Не используйте этот комплект как самостоятельное устройство защиты - он дополняет другие средства, такие как двери, блокировки и знаки безопасности
• При работе в многокомпонентных системах учитывайте, что высота панелей (100+300 мм) должна быть ниже уровня шин - иначе они не будут эффективны
• Артикул r5cpfbm1013 - единственный номер для заказа этого комплекта. Не путайте с другими панелями серии RAM power, имеющими другую высоту или исполнение
