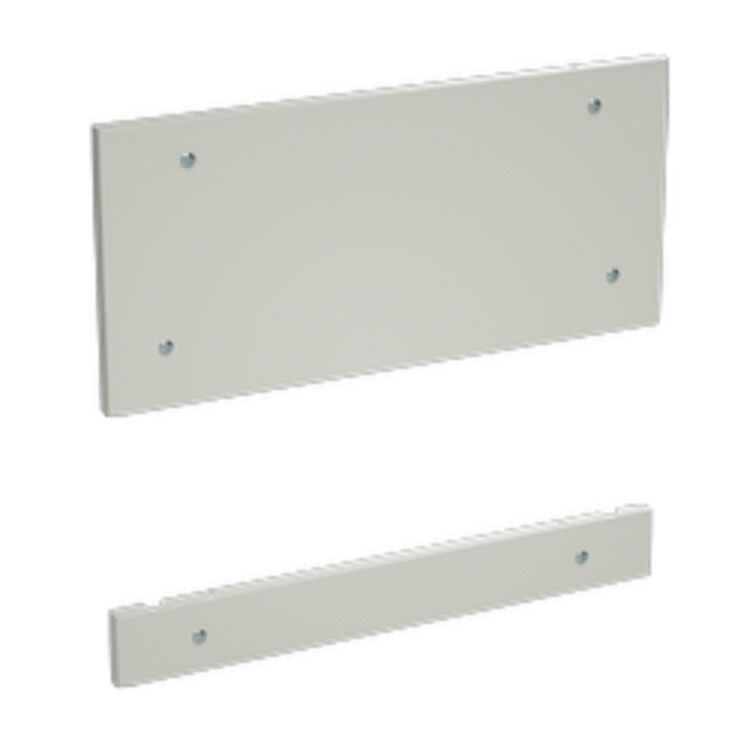

Комплект внешних глухих компенсационных панелей Ш=800 В=100+100 | R5CPFBM813 DKC ДКС

Комплект внешних глухих компенсационных панелей Ш800 В100+100/В100+300 DKC - это стальные накладные панели для изоляции и защиты токоведущих элементов внутри силовых шкафов. Применяются в системах распределения электроэнергии, особенно там, где требуется физическое ограничение доступа к шинам. Артикул r5cpfbm813, серия RAM power.

Назначение и область применения

Комплект внешних глухих компенсационных панелей Ш800 В100+100/В100+300 DKC используется для создания сплошных барьеров вокруг главных сборных шин и других опасных токоведущих частей в силовых шкафах. Предназначен для организации безопасной зоны обслуживания, предотвращения случайного контакта и соблюдения требований электробезопасности. Устанавливается исключительно в шкафы шириной 800 мм. Подходит для промышленных объектов: цехов, АРМ, распределительных пунктов, станций управления.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь
• Цвет: серый
• Ширина: 800 мм
• Высота верхней панели: 100 мм
• Высота нижней панели: 300 мм
• Исполнение: глухая (без проемов, без окон)
• Установка: наружная, накладная
• Серия: RAM power
• Бренд: DKC (ДКС)

Совместимость и монтаж

Панели совместимы только со шкафами стандартной ширины 800 мм. Монтаж осуществляется путём крепления на поверхность внутреннего корпуса шкафа с помощью болтов или саморезов - в комплект не входят крепёжные элементы, их необходимо приобрести отдельно. Панели устанавливаются сверху и снизу, образуя два уровня защиты. Для точного расположения рекомендуется использовать чертежи шкафа, указывающие положение шин. Нельзя применять панели в шкафах меньшей ширины - они будут выступать за границы корпуса.

Преимущества

• Сплошная конструкция обеспечивает надёжную механическую защиту от прикосновений и сторонних предметов
• Стальная основа гарантирует прочность и долговечность даже в условиях вибрации и повышенной нагрузки
• Серый цвет соответствует промышленному стандарту оформления оборудования
• Разделение на две панели (100 мм + 300 мм) позволяет гибко адаптировать защиту под конкретную конфигурацию шин
• Совместимость с серией RAM power обеспечивает единый стиль и взаимозаменяемость с другими элементами системы

Ограничения применения

• Не предназначены для установки в шкафы шириной менее 800 мм
• Не обеспечивают герметичность - не подходят для помещений с высокой влажностью или запылённостью без дополнительной защиты
• Не имеют функции вентиляции или теплоотвода - нельзя использовать в местах с перегревом без учёта температурного режима
• Глухая конструкция не позволяет контролировать состояние шин визуально - необходимы другие средства наблюдения (например, термокамеры или датчики)
• Не являются заменой изолирующим устройствам типа DIN-рейки или крышки - применяются только как дополнительный барьер

Примеры использования

• Защита главных шин в распределительном щите цехового питания
• Ограничение доступа к токоведущим частям в автоматических линиях производства
• Формирование зоны безопасности рядом с КРУ или ячейками в подстанциях
• Изолирование участков шин в шкафах с несколькими источниками питания

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа - 800 мм +- допуск, иначе панели не установятся
• Учитывайте высоту шин: верхняя панель (100 мм) должна закрывать верхнюю часть шины, нижняя (300 мм) - её среднюю и нижнюю части
• Используйте изолированные крепёжные детали, чтобы избежать замыканий на корпус
• После установки проведите визуальный осмотр: панели должны плотно прилегать, без зазоров и перекосов
• При необходимости комбинируйте с другими элементами серии RAM power - например, с дверями или световыми индикаторами
