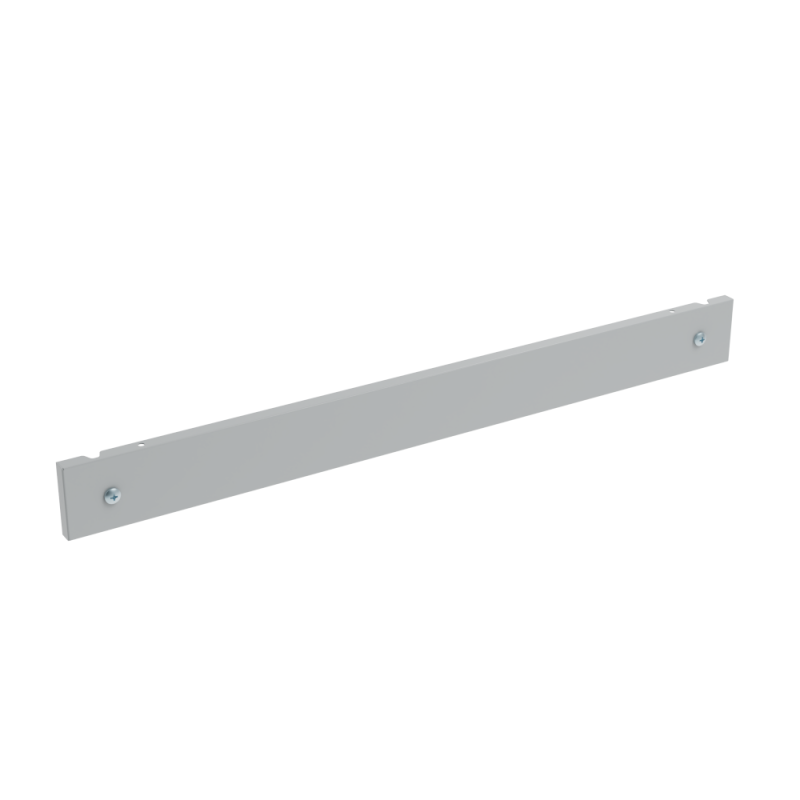

Панель накладная сплошная В=200 Ш=600 | 307206 КЭАЗ

Панель накладная сплошная В=200 Ш=600 от КЭАЗ - это прочная металлическая крышка для защиты внутреннего оборудования в распределительных щитах. Материал - сталь с порошковым покрытием, цвет серый (RAL 7035). Артикул 307206 из серии OptiBox M подходит для установки на стену в помещениях с умеренной влажностью.

Назначение и область применения

Панель накладная сплошная В=200 Ш=600 используется как внешняя крышка для накладных щитов, защищает внутренние компоненты от механических повреждений, пыли и случайного доступа. Применяется в системах управления, автоматизации и распределения электроэнергии - например, на станках, конвейерах, в шкафах управления насосными станциями или в зонах обслуживания технологического оборудования.

Технические характеристики

• Размеры: высота 200 мм, ширина 600 мм
• Материал: сталь толщиной 1 мм
• Покрытие: порошковая краска, цвет RAL 7035 (серый)
• Тип крепления: накладной (устанавливается на фланец или раму щита)
• Изделие не имеет встроенных отверстий, клемм или проходов - предназначена исключительно как защитная крышка

Совместимость и монтаж

Панель совместима с корпусами серии OptiBox M от КЭАЗ, имеющими соответствующую габаритную раму. Для монтажа требуется предварительно установленная основная рама щита с крепёжными точками по периметру. Установка выполняется с помощью саморезов или заклёпок через предварительно подготовленные отверстия в раме. Посадочные размеры должны точно соответствовать 200×600 мм - отклонение более чем +-2 мм затруднит герметичность и надёжность крепления.

Безопасность и стандарты

Панель выполнена из стали с антикоррозийным покрытием, что обеспечивает безопасную работу в условиях повышенной влажности и запылённости. Соответствует требованиям ГОСТ Р 50030.4.1 и IEC 61439-1 для низковольтных распределительных устройств. Не является взрывозащищённой - не применяется во взрывоопасных зонах.

Преимущества

• Высокая жесткость благодаря стальной основе толщиной 1 мм - не деформируется при ударах
• Устойчивое порошковое покрытие - не царапается при частом обслуживании, не выгорает на свету
• Серый цвет RAL 7035 - универсальный, сочетается с большинством промышленных решений
• Простая замена - можно демонтировать и установить новую без вскрытия всего щита

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты
• Не подходит для помещений с химически активной средой (кислоты, щёлочи, растворители)
• Не содержит вентиляционных отверстий - не рекомендуется для щитов с мощными тепловыделяющими элементами без принудительного охлаждения
• Требует наличия совместимой рамы; не может использоваться как самостоятельный корпус

Примеры использования

• Закрытие бокса управления насосом в канализационном коллекторе
• Фасадная панель для щита автоматики на конвейере пищевого производства
• Защитная крышка для распределительного устройства в цехе с небольшим уровнем пыли
• Альтернатива пластиковому кожуху там, где нужна повышенная механическая прочность

Практические советы

• Перед монтажом проверьте, чтобы рама щита имела ровные кромки - искривление вызывает зазоры и снижает эстетику
• Используйте антивандальные саморезы с головками под шестигранник, если щит находится в открытой зоне
• При необходимости модификации (просечка отверстий) используйте сверло по металлу и соблюдайте осторожность - повреждение покрытия требует последующего восстановления противокоррозийным составом
• Панель накладная сплошная В=200 Ш=600 от КЭАЗ оптимальна для замены старых панелей того же формата - сохраняет совместимость со старыми креплениями
