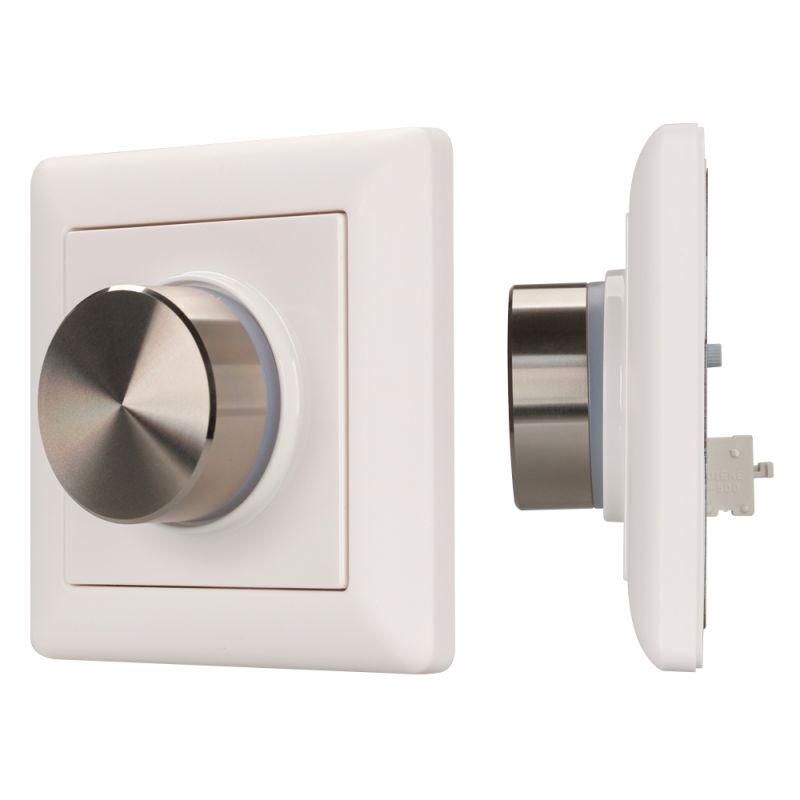

Панель роторная DALI-233-1G-DIM-IN (BUS Backlight) INTELLIGENT ARLIGHT 025529

Панель роторная DALI-233-1G-DIM-IN (BUS Backlight) от INTELLIGENT ARLIGHT - встраиваемый регулятор освещения для систем управления светом по протоколу DALI. Простой механический интерфейс с подсветкой позволяет удобно управлять групповым освещением в офисах, торговых зонах и общественных помещениях.

Назначение и область применения

Панель роторная DALI-233-1G-DIM-IN предназначена для ручного управления уровнем яркости одного из 15 возможных групп освещения в сети DALI. Она используется там, где требуется физический контроль над освещением без необходимости использования программного интерфейса - например, возле входов, в холлах, на этажах или в комнатах с постоянным присутствием людей.

Технические характеристики

• Тип управления: роторный (вращательный) регулятор
• Поддерживаемые объекты: BROADCAST или группа 0–14 (группа 15 недоступна)
• Установка группы: переключатели DIP на корпусе
• Питание: от шины DALI, потребление до 4 мА
• Подсветка: активируется при включённом состоянии, обеспечивает видимость в темноте
• Материал корпуса: белый пластик
• Форм-фактор: встраиваемая
• Рамка: стандартная, в комплекте

Совместимость и монтаж

Панель роторная DALI-233-1G-DIM-IN совместима со всеми устройствами, поддерживающими протокол DALI-2. Для установки требуется подготовленное отверстие в стеновой панели соответствующего размера - типичный монтаж аналогичен другим встраиваемым выключателям. Перед установкой необходимо задать нужную группу управления с помощью DIP-переключателей на внутренней стороне корпуса. Питание берётся прямо от шины DALI - внешний источник питания не требуется.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 62386 (DALI). Произведено в соответствии с нормами безопасности для низковольтных систем управления освещением. Напряжение на шине DALI безопасно для человека - не более 16 В постоянного тока.

Преимущества

• Не требует внешнего питания - питается от DALI-шины
• Подсветка регулятора повышает удобство использования в условиях слабого освещения
• Простая настройка группы через физические переключатели - нет необходимости использовать ПО
• Стандартная рамка в комплекте - легко заменить существующий выключатель без доработки отделки

Ограничения применения

• Не управляет группой 15 - максимальная доступная группа - 14
• Не поддерживает адресацию отдельных устройств - работает только с группами или широковещательными командами
• Не имеет функций включения/выключения - только регулировка уровня яркости
• Требуется наличие работающей DALI-системы; не является автономным устройством

Примеры использования

• Управление освещением в коридоре офисного здания - группа 3
• Регулировка яркости в торговом зале - группа 7
• Настройка мягкого освещения в зоне отдыха - BROADCAST
• Замена обычного выключателя на DALI-регулятор в гостинице или школе

Практические советы

• Перед монтажом проверьте, какие группы уже используются в вашей DALI-сети - чтобы избежать конфликта
• Обязательно используйте стандартную рамку из комплекта - она обеспечивает герметичность и эстетику
• При работе с несколькими такими панелями - помечайте каждую по месту установки, чтобы операторы знали, какой группой они управляют
• Если подсветка не горит - проверьте целостность шины DALI и уровень тока: панель не будет работать при обрыве связи или недостаточном питании
