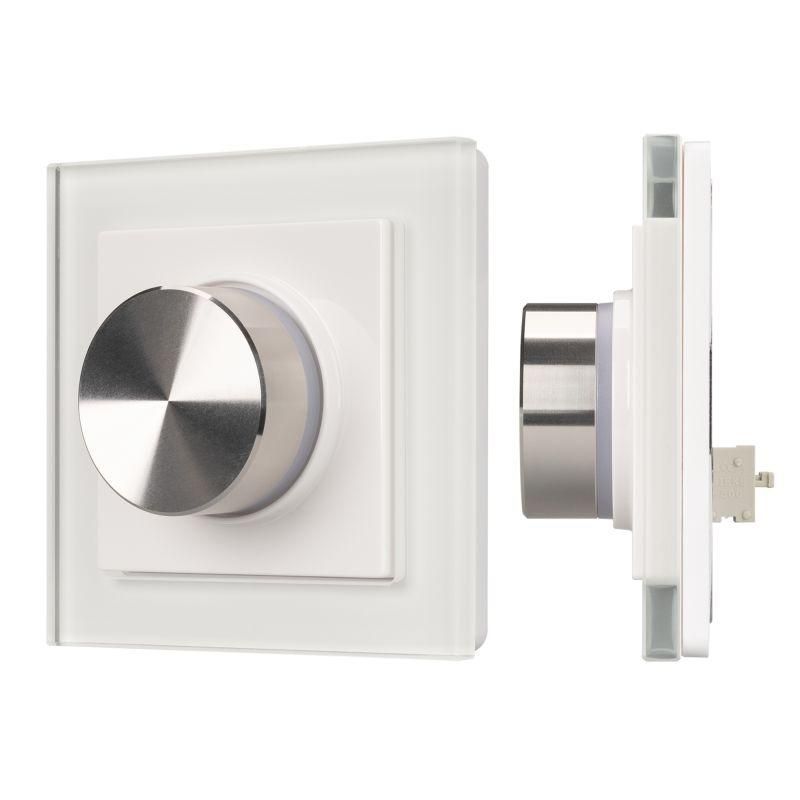

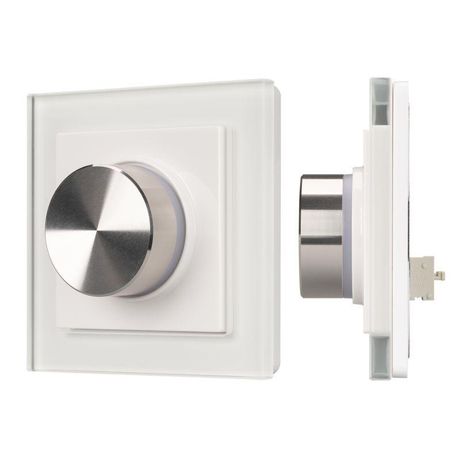

Панель роторная DALI-133-1G-DIM-IN (BUS Backlight) INTELLIGENT ARLIGHT 025528

Панель роторная DALI-1G-DIM-IN (BUS Backlight) от INTELLIGENT ARLIGHT - встраиваемая управляемая панель с роторным регулятором для систем освещения по протоколу DALI. Работает от шины DALI, не требует отдельного питания, подходит для точечного управления группой светильников в офисах, торговых зонах и общественных помещениях.

Назначение и область применения

Панель роторная DALI-1G-DIM-IN (BUS Backlight) предназначена для ручного управления уровнем яркости освещения в рамках одного из 15 возможных адресов DALI. Она позволяет плавно изменять уровень света поворотом колесика - удобно для мест, где требуется тонкая настройка освещённости. Применяется там, где важна энергоэффективность и централизованное управление: в офисах, гостиницах, школах, выставочных залах и других объектах с DALI-системами.

Технические характеристики

• Тип управления: роторный (вращательный) регулятор яркости
• Протокол: DALI (Digital Addressable Lighting Interface)
• Источник питания: шина DALI (потребляет до 4 мА)
• Управляемые объекты: BROADCAST (все устройства) или одна из групп 0–14 (группа 15 недоступна)
• Настройка группы: переключатели DIP на внутренней плате
• Подсветка: светодиодная, активируется при включении системы
• Материал корпуса: белое закалённое стекло
• Форм-фактор: встраиваемый, совместим со стандартной рамкой

Совместимость и монтаж

Панель роторная DALI-1G-DIM-IN (BUS Backlight) подключается напрямую к двухпроводной шине DALI. Для установки используется стандартная рамка, которая входит в комплект. Монтаж осуществляется в стеновые ниши глубиной не менее 40 мм. Перед установкой необходимо задать нужную группу DALI с помощью микропереключателей внутри корпуса - они доступны после снятия лицевой панели. Напряжение на шине должно соответствовать требованиям стандарта IEC 62386-102. Не подключайте к сети 220 В - устройство питается исключительно от DALI-шин.

Безопасность и стандарты

Панель роторная DALI-1G-DIM-IN (BUS Backlight) соответствует требованиям стандарта IEC 62386-209 для устройств управления освещением. Работает при температуре от +5C до +40C. Защита IP20 - допускается использование только в помещении, защищённом от попадания воды и пыли.

Преимущества

• Не требует внешнего источника питания - работает от DALI-шины
• Плавное регулирование яркости без ступенчатых переходов
• Подсветка регулятора обеспечивает видимость в условиях низкой освещённости
• Стандартная рамка в комплекте - не нужны дополнительные элементы отделки
• Простая настройка группы через физические переключатели - нет необходимости в программаторе

Ограничения применения

• Не поддерживает группу 15 - максимальная доступная группа - 14
• Работает только в сетях DALI, совместимых с питанием устройств через шину
• Не предназначен для наружной установки - IP20 не защищает от влаги
• Не имеет функции включения/выключения - только регулировка уровня яркости
• Запрещено использовать с нестандартными или модифицированными DALI-контроллерами

Примеры использования

• Управление освещением в переговорной комнате - поворотом регулятора можно снизить яркость для презентаций
• Освещение рабочих зон в офисе - настройка комфортного уровня света для каждого участка
• Выставочные площади - плавное затемнение в зависимости от времени дня или типа экспозиции
• Гостиничные номера - возможность настроить мягкое вечернее освещение без сложных интерфейсов

Практические советы

• Перед монтажом проверьте, что ваша DALI-система способна отдать минимум 4 мА на питание этой панели - некоторые контроллеры имеют ограниченную мощность
• При настройке группы используйте маркер или фото - чтобы не забыть, какой переключатель за какую группу отвечает
• Если подсветка не горит - проверьте целостность DALI-шины и наличие напряжения на линии
• Не затягивайте крепления слишком сильно - стеклянная поверхность хрупкая, риск трещин при перегрузке
• Для комплексных проектов рекомендуется заранее распределить группы 0–14 между зонами - так проще потом обслуживать систему
