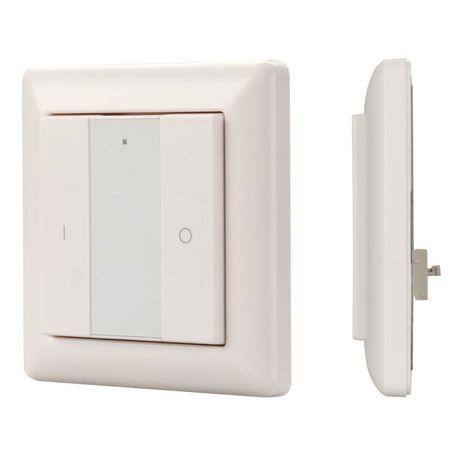

Панель INTELLIGENT ARLIGHT П DALI-223-1G-DIM-IN (BUS) (INTELLIGENT ARLIGHT) 025492

Панель DALI-223-1G-DIM-IN (BUS) от Arlight - встраиваемая цифровая панель управления освещением, работающая по протоколу DALI. Подходит для точечного контроля одной группы светильников: включение, выключение и регулировка яркости через две физические кнопки. Питается от шины DALI, не требует отдельного источника напряжения.

Назначение и область применения

Панель DALI-223-1G-DIM-IN (BUS) предназначена для ручного управления группой светодиодных или других совместимых светильников в системах умного освещения. Используется там, где нужна простая, надёжная и эргономичная кнопочная панель вместо сложной системы автоматизации - например, в офисах, учебных классах, гостиницах, медицинских учреждениях и жилых помещениях. Поддерживает широковещательную команду, что позволяет управлять всеми устройствами в группе одновременно.

Технические характеристики

• Тип устройства: встраиваемая панель управления
• Протокол связи: DALI-2 (цифровой интерфейс)
• Питание: от шины DALI, 16 В, потребление 4 мА
• Управляемые функции: вкл/выкл, диммирование (регулировка яркости)
• Количество управляемых групп: одна группа (можно задать номер группы)
• Кнопки: 2 шт. - каждая реализует три функции (переключение режимов)
• Степень защиты: IP20 (защита от прикосновений, не защищена от воды)
• Габариты: 81×81×22,5 мм (корпус); рамка включена в комплект
• Цвет корпуса: белый
• Настройка группы: переключатели DIP на корпусе

Совместимость и монтаж

Панель DALI-223-1G-DIM-IN (BUS) совместима со всеми устройствами, поддерживающими протокол DALI-2. Монтируется во внутреннюю коробку в стене - аналогично обычным выключателям. Для установки требуется подготовить проём глубиной не менее 22,5 мм. Кабели подводятся к шине DALI, питание берётся прямо от неё - отдельный источник не нужен. Комплект поставки включает стандартную декоративную рамку, подходящую для большинства серийных монтажных коробок.

Безопасность и стандарты

Панель соответствует требованиям безопасности для оборудования низкого напряжения. Работает на безопасном напряжении 16 В постоянного тока, получаемом от шины DALI. Степень защиты IP20 исключает использование в сырых или пыльных средах - не применяйте в ванных комнатах, на улице или в производственных зонах с высокой запылённостью.

Преимущества

• Не требует внешнего блока питания - питание от DALI-шины снижает стоимость и сложность монтажа
• Простая настройка группы: номер группы задаётся механическими переключателями - никаких программаторов
• Экономия места: компактный формат 81×81 мм легко встраивается в типовые монтажные коробки
• Чёткая логика управления: две кнопки дают три функции - минимум действий для максимального контроля
• Поддержка широковещательной команды - удобно для управления всей группой сразу

Ограничения применения

• Не работает без активной DALI-шины - не заменяет обычный выключатель
• IP20 - нельзя использовать в местах с повышенной влажностью или риском попадания пыли
• Управляет только одной группой - для нескольких групп нужны несколько панелей
• Нет индикации состояния - невозможно узнать текущую яркость или статус светильника визуально
• Не поддерживает сценарии, таймеры или удалённое управление - только ручной ввод

Примеры использования

• Выключатель у входа в офисную комнату - включает/выключает весь потолочный свет и регулирует яркость
• Панель у стола преподавателя в аудитории - управление освещением перед экраном
• Зона отдыха в отеле - мягкий переход от яркого света к вечернему уровню
• Фойе больницы - быстрое включение света и затемнение ночью

Практические советы

• Перед монтажом проверьте, что на DALI-шине есть достаточное напряжение (16 В) и ток до 4 мА доступен - избыток нагрузки может вызвать сбои
• При настройке номера группы используйте только рекомендованные значения (обычно 1–63) - не выходите за пределы допустимого диапазона
• Убедитесь, что глубина монтажной коробки ≥25 мм - панель с проводами займёт немного больше, чем заявленные 22,5 мм
• Не путайте с аналоговыми выключателями - эта панель не размыкает цепь, а отправляет цифровую команду
• Если после установки панель не реагирует - проверьте правильность адреса группы в контроллере DALI
