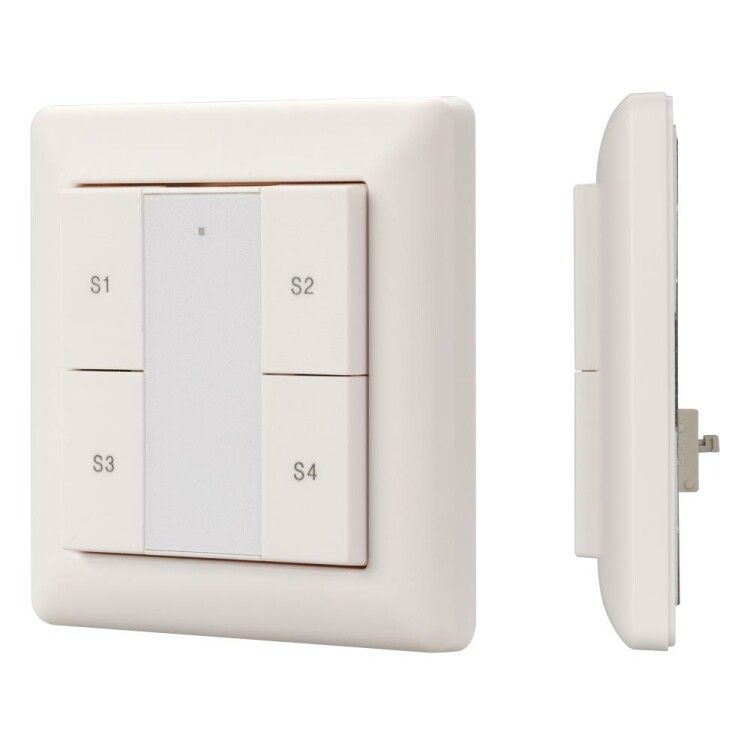

Панель INTELLIGENT ARLIGHT DALI-223-1G-4SC-IN (BUS только сцены) 025501

Панель DALI-223-1G-4SC-IN (BUS, только сцены) от Arlight - встраиваемая кнопочная панель для управления освещением по протоколу DALI. Предназначена исключительно для вызова заранее сохранённых сцен в одной группе управления, питается от шины DALI и подходит для установки в офисах, жилых помещениях и коммерческих зонах.

Назначение и область применения

Панель DALI-223-1G-4SC-IN используется для активации предварительно запрограммированных сцен освещения - например, «Утро», «Вечер», «Конференция». Она не регулирует яркость, а лишь вызывает готовые состояния. Подходит для установки в местах, где требуется быстрый доступ к фиксированным уровням света: холлы, кабинеты, конференц-залы, спальни, гостиные. Может работать как самостоятельное устройство или дополнять другие элементы системы DALI.

Технические характеристики

• Тип изделия: панель управления с цифровым интерфейсом DALI
• Диммирование: нет - только вызов сцен
• Питание: от шины DALI, потребление 4 мА (16 В)
• Количество кнопок: 4 - каждая соответствует одной сцене
• Количество управляемых сцен: 4 (в одной группе)
• Метод задания группы: переключатели DIP на корпусе
• Метод задания начального номера сцены: переключатели DIP на корпусе
• Габариты: 81×81×22,5 мм
• Степень защиты: IP20 - защищена от прикосновений, но не от воды и пыли
• Цвет корпуса: белый
• Способ монтажа: встраиваемый в стену

Совместимость и монтаж

Панель DALI-223-1G-4SC-IN совместима со всеми системами, поддерживающими протокол DALI-2. Для работы необходима шина DALI с достаточным запасом мощности - панель потребляет всего 4 мА, что мало, но важно учитывать суммарную нагрузку всей сети. Монтаж осуществляется в стандартную коробку глубиной не менее 25 мм. Комплектуется рамкой для декоративного оформления - её можно заменить на любую другую с аналогичными размерами. Перед установкой необходимо выставить нужный номер группы и начальный номер сцены с помощью DIP-переключателей на плате внутри корпуса - эти настройки определяют, какие именно сцены будут вызываться при нажатии кнопок.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC/EN 62386 (DALI-2). Напряжение питания 16 В постоянного тока обеспечивает безопасную работу в условиях низковольтной сети. Защита IP20 позволяет использовать панель только во внутренних помещениях, где нет риска попадания влаги или пыли.

Преимущества

• Не требует внешнего источника питания - работает от шины DALI
• Простая настройка через DIP-переключатели - нет необходимости в программаторе
• Компактный размер - легко встраивается в стандартные коробки
• Чёткая функциональность: только вызов сцен, без лишней сложности
• Встроенная рамка в комплекте - сразу готово к установке

Ограничения применения

• Не поддерживает изменение яркости - только фиксированные сцены
• Работает только с одной группой управления - нельзя переключать между несколькими группами
• Нельзя использовать вне помещений или в сырых зонах из-за IP20
• Требует предварительной настройки сцен в контроллере DALI до установки панели
• Не имеет индикации - невозможно узнать текущую активную сцену визуально

Примеры использования

• В кабинете: одна кнопка - «Работа» (яркий свет), вторая - «Перерыв» (приглушённый свет), третья - «Заседание» (равномерное освещение всех зон), четвёртая - «Выключение»
• В гостиной: «Утро», «Чтение», «Фильм», «Сон» - удобно управлять с кровати или дивана
• На лестнице: вызов сцены «Освещение лестницы» при входе в дом
• В торговом зале: смена сцен по расписанию - утренняя, дневная, вечерняя подсветка товаров

Практические советы

• Перед монтажом обязательно проверьте, что сцены уже созданы и привязаны к группе в центральном контроллере DALI - панель сама ничего не программирует
• При использовании нескольких таких панелей в одном объекте, убедитесь, что каждая имеет уникальный номер группы - иначе они будут реагировать на одни и те же команды
• Учитывайте посадочный размер 81×81 мм - выбирайте коробку с подходящими габаритами, чтобы избежать люфтов
• Если планируете заменить рамку - убедитесь, что новая рамка рассчитана на встраиваемые панели с таким же форм-фактором
• Панель DALI-223-1G-4SC-IN лучше применять там, где пользователь не нуждается в плавной регулировке - она идеальна для точечного, эргономичного управления
