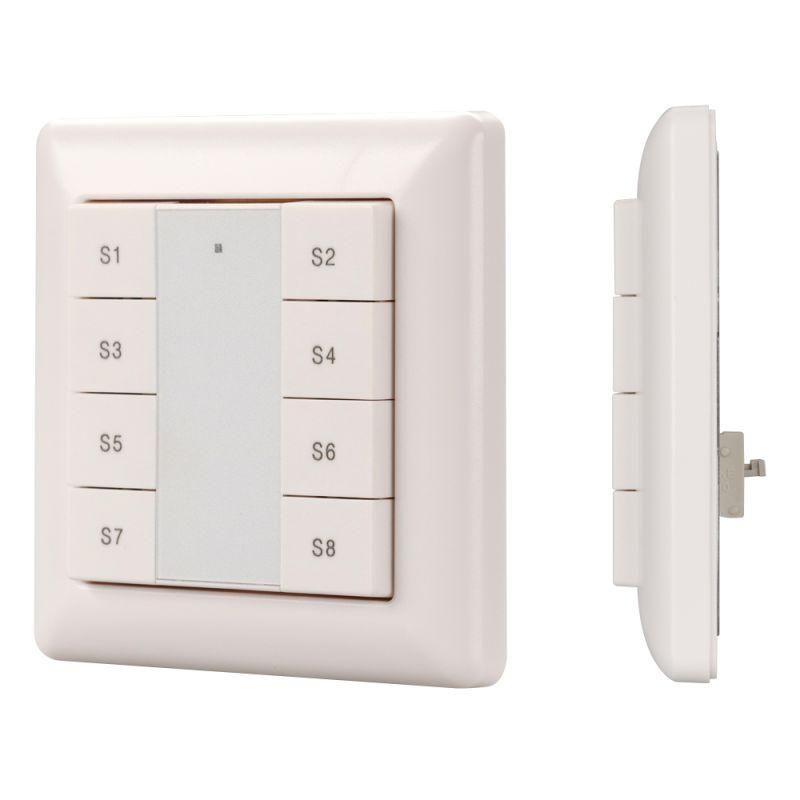

Панель DALI-223-1G-8SC-IN (BUS) INTELLIGENT - встраиваемая кнопочная панель для управления освещением по протоколу DALI. Подходит для вызова заранее заданных сцен освещения в одной группе управления, работает от шины DALI без внешнего питания. Артикул 025506, бренд INTELLIGENT ARLIGHT.

Назначение и область применения

Панель DALI-223-1G-8SC-IN (BUS) INTELLIGENT предназначена для ручного вызова предварительно сохранённых сцен освещения. Каждая из 8 кнопок активирует одну сцену - например, «Вечерний свет», «Чтение», «Выключение». Панель можно использовать как самостоятельное устройство или в паре с диммерными панелями для расширения функционала системы управления освещением. Применяется в офисах, гостиницах, жилых домах, учебных заведениях и других помещениях, где требуется точный контроль уровней освещения без сложной автоматизации.

Технические характеристики

  • Количество кнопок: 8 (по одной на сцену)
  • Количество управляемых сцен: 8 (номер первой сцены задаётся переключателями)
  • Протокол связи: DALI-2 (DiiA)
  • Питание: от шины DALI, потребление до 4 мА
  • Материал корпуса: белый пластик
  • Тип установки: встраиваемая
  • Размеры рамки: стандартная (совместима с типовыми монтажными коробками)

Совместимость и монтаж

Панель DALI-223-1G-8SC-IN (BUS) INTELLIGENT совместима со всеми системами DALI-2, поддерживающими команды вызова сцен. Для подключения достаточно подключить два провода к шине DALI - полярность не имеет значения. Номер группы управления и начальный номер сцены задаются с помощью двух наборов DIP-переключателей на внутренней стороне корпуса. Монтаж осуществляется в стандартную монтажную коробку глубиной не менее 40 мм. Комплектуется рамкой, подходящей под большинство европейских и российских стандартов.

Преимущества

  • Не требует отдельного источника питания - питается от DALI-шины
  • Устойчивая работа за счёт стандарта DALI-2
  • Гибкая настройка: можно выбрать любую из 256 возможных групп и начальную сцену (0–247)
  • Простая замена: при выходе из строя не нужна переprogramмация всей системы
  • Экономичный расход энергии: всего 4 мА при работе

Ограничения применения

  • Поддерживает только одну группу управления - нельзя одновременно управлять несколькими зонами
  • Не регулирует яркость - только вызывает готовые сцены
  • Не подходит для систем без DALI-шины
  • Не предназначен для наружной установки - IP-класс защиты не указан, значит, используется только во внутрипомещении

Примеры использования

  • В офисном помещении: одна кнопка - «Рабочий день» (полная яркость), другая - «Перерыв» (приглушённый свет), третья - «Закрытие» (выключение)
  • В гостинице: кнопки для сцен «Просмотр телевизора», «Сон», «Утро»
  • В классе: «Лекция», «Работа с презентацией», «Обсуждение»

Практические советы

  • Перед монтажом проверьте, что группа управления, которую вы выберете через DIP-переключатели, уже запрограммирована в контроллере DALI
  • Измените номер первой сцены на 0, чтобы первая кнопка соответствовала сцене №0 - так проще согласовывать с программным обеспечением
  • При использовании нескольких таких панелей в одном помещении назначайте им разные группы, чтобы избежать конфликтов
  • Не используйте панель рядом с источниками сильных ЭМИ - хотя она надёжна, высокий уровень помех может влиять на связь по DALI
  • Проверьте глубину монтажной коробки перед установкой - минимально допустимая глубина 40 мм

Характеристики

Производитель/Бренд

INTELLIGENT ARLIGHT

Артикул

25506

Глубина

100 мм.

Ширина

100 мм.

Высота

50 мм.

Вес

0.12 кг.
