Панель DALI-223-1G-2S-IN-BLACK (BUS) INTELLIGENT ARLIGHT 031100

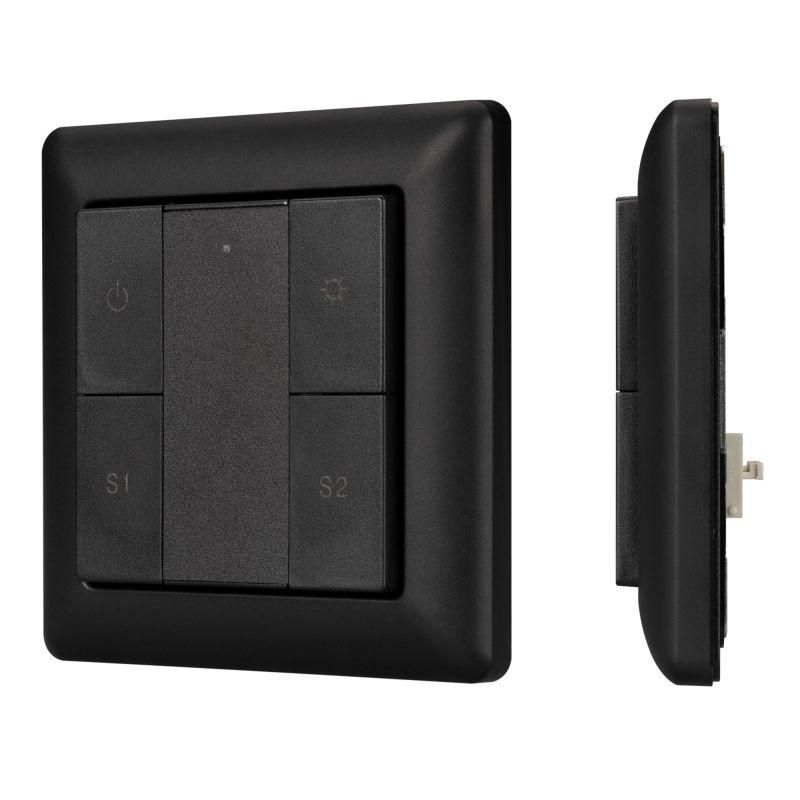

Панель DALI-223-1G-2S-IN-BLACK (BUS) INTELLIGENT - это встраиваемая кнопочная панель для управления освещением по протоколу DALI. Подходит для установки в помещениях с централизованной системой управления светом, где требуется простое и надёжное управление одной группой светильников: включение, выключение, диммирование и вызов двух заранее заданных сцен. Артикул 031100 относится к серии кнопочных панелей INTELLIGENT ARLIGHT.

Назначение и область применения

Панель DALI-223-1G-2S-IN-BLACK (BUS) INTELLIGENT предназначена для ручного управления освещением в рамках системы DALI. Она позволяет управлять одной группой светильников: включать/выключать свет, регулировать яркость (диммирование) и активировать две предварительно запрограммированные сцены. Применяется в офисах, учебных заведениях, гостиницах, медицинских учреждениях и других объектах, где используется цифровая система управления освещением.

Технические характеристики

• Тип: встраиваемая кнопочная панель
• Цвет: чёрный матовый пластик
• Протокол: DALI (Digital Addressable Lighting Interface)
• Питание: от шины DALI, потребление до 4 мА
• Управляемые функции: включение/выключение, диммирование, вызов 2 сцен
• Группа: одна группа (настройка через переключатели)
• Сцены: две предустановленные сцены (номер первой сцены выбирается пользователем)
• Монтаж: встраивание в стену (рамка в комплекте)

Совместимость и монтаж

Панель DALI-223-1G-2S-IN-BLACK (BUS) INTELLIGENT совместима со всеми устройствами, поддерживающими стандарт DALI-2. Для работы необходима правильно смонтированная шина DALI с источником питания и контроллером. Монтаж осуществляется в стандартную коробку глубиной не менее 50 мм. Переключатели на корпусе позволяют задать номер группы (0–63) и начальный номер сцены (например, сцена 1 и 2, или 5 и 6 - зависит от настроек контроллера). Рамка в комплекте обеспечивает эстетичный внешний вид после установки.

Безопасность и стандарты

Панель соответствует требованиям стандарта IEC 62386 (DALI). Напряжение на шине DALI безопасно для пользователя - работает на низком напряжении (до 16 В постоянного тока). Отсутствие внешнего источника питания снижает риск поражения электрическим током. Не требует заземления.

Преимущества

• Не нуждается во внешнем питании - получает энергию прямо от шины DALI
• Простая настройка группы и сцен без программатора - всё делается механическими переключателями
• Чёткая тактильная реакция кнопок - удобно использовать в темноте или с закрытыми глазами
• Стандартная рамка в комплекте - не нужно докупать отдельно
• Интеграция в существующую систему DALI без переделок проводки

Ограничения применения

• Поддерживает только одну группу - нельзя управлять несколькими группами одновременно
• Работает исключительно в сети DALI; несовместима с другими протоколами (KNX, Zigbee, 0–10 В)
• Не имеет индикации состояния - невозможно узнать текущий уровень яркости или активную сцену визуально
• Запрещено использование в условиях повышенной влажности без дополнительной защиты - не имеет сертификации IP

Примеры использования

• На входе в офисную комнату - кнопка включения света + сцена “рабочий день” (80%) и “перерыв” (30%)
• В конференц-зале - панель рядом с дверью для быстрого перехода между режимами “презентация”, “обсуждение”
• В больничной палате - управление ночным освещением и общим светом одним устройством

Практические советы

• Перед установкой проверьте, что номер группы и сцен на панели не конфликтуют с другими устройствами в системе
• Убедитесь, что шина DALI способна обеспечить 4 мА на каждую панель - при большом количестве устройств рассчитайте суммарную нагрузку
• При замене старых аналоговых выключателей - используйте рамку из комплекта для сохранения единого дизайна интерьера
• Не затягивайте крепёж слишком сильно - пластик корпуса чувствителен к деформации
• Если сцены не работают - проверьте правильность программирования контроллера DALI, а не саму панель
