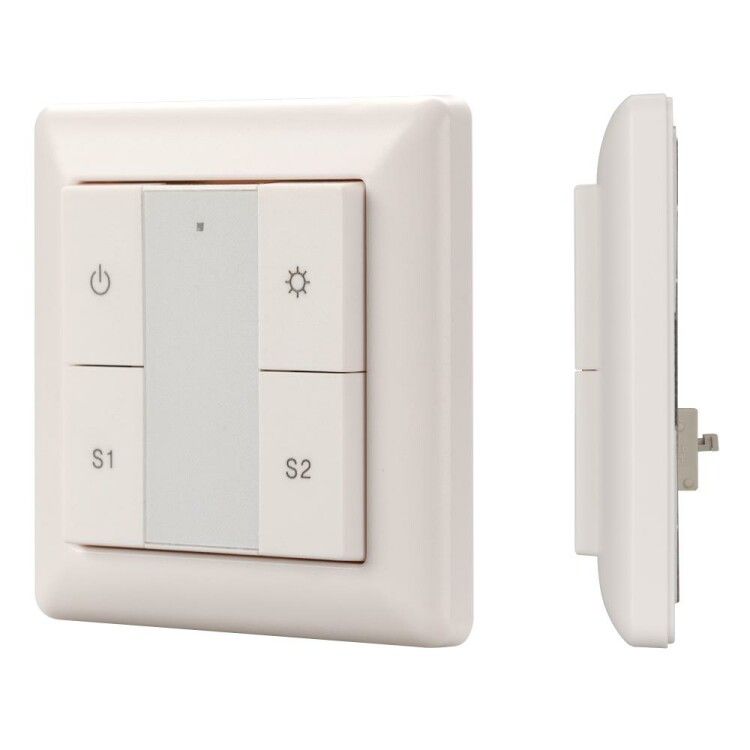

Панель управления DALI-223-1G-2S-IN (BUS) DALI-2, IP20 Arlight 025500

Панель DALI-223-1G-2S-IN (BUS) от Arlight - встраиваемая кнопочная панель для управления освещением по протоколу DALI. Подходит для установки в помещениях с централизованной системой освещения, где требуется простое управление яркостью и сценами без сложного программирования.

Назначение и область применения

Панель DALI-223-1G-2S-IN (BUS) предназначена для ручного управления светом в рамках системы DALI. Она позволяет включать/выключать освещение, регулировать яркость (диммирование) и вызывать две предварительно заданные сцены в одной группе. Применяется в офисах, школах, больницах, гостиницах и других объектах, где важно удобство и энергоэффективность освещения. Панель работает как часть сети DALI, не требует отдельного источника питания - питается от шины.

Технические характеристики

• Тип изделия: панель управления
• Управление: цифровой интерфейс DALI
• Диммирование: да, плавное регулирование яркости
• Напряжение питания: 16 В (от шины DALI)
• Номинальный ток потребления: 4 мА
• Монтаж: встраиваемый, в стену или панель
• Степень защиты: IP20 - защищает от прикосновений, но не от воды и пыли
• Габариты: 81×81×22,5 мм
• Цвет корпуса: белый
• Количество сцен: 2 (можно запомнить и вызвать одну из них)
• Количество групп: 1

Совместимость и монтаж

Панель DALI-223-1G-2S-IN (BUS) совместима со всеми устройствами, поддерживающими протокол DALI-2. Для подключения используется двухпроводная шина DALI - никаких отдельных проводов питания не требуется. Монтаж осуществляется в стандартную нишу глубиной не менее 22,5 мм. В комплекте идет рамка, подходящая под типовые декоративные решения. Перед установкой убедитесь, что на шине есть достаточное напряжение (16 В) и ток до 4 мА доступен для этой панели. Номер группы и начальный адрес сцены задаются физическими переключателями на корпусе - программа не нужна.

Безопасность и стандарты

Панель соответствует требованиям стандарта IEC 62386 (DALI). Защита IP20 исключает риск поражения током при случайном контакте с элементами управления, но не допускает использование в сырых или пыльных средах. Работает при температуре, характерной для внутренних помещений - рекомендуется избегать мест с высокой влажностью или прямым попаданием воды.

Преимущества

• Не требует внешнего источника питания - питается от шины DALI
• Простая настройка через переключатели - нет необходимости в ПО
• Поддерживает два режима сцен - удобно для настроек “рабочий день” и “закончились дела”
• Интегрируется в существующую систему DALI без переделок
• Экономичный расход тока - всего 4 мА, не нагружает шину

Ограничения применения

• Не подходит для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Работает только в составе активной DALI-сети; не функционирует автономно
• Управляет только одной группой и двумя сценами - для более сложных сценариев нужны другие устройства
• Не имеет индикации состояния - пользователь не видит текущую яркость или активную сцену

Примеры использования

• На входе в офисную комнату - включение света, затем переход на сцену “работа” (60%) и “обед” (30%)
• В учебной аудитории - быстрый вызов сцен “лекция”, “экзамен” через одну панель
• В холле гостиницы - выключение света ночью и восстановление мягкой подсветки по сцене “ночь”

Практические советы

• Перед установкой проверьте нагрузку на шину DALI - суммарный ток всех устройств не должен превышать 250 мА
• При монтаже используйте только кабель сечением не менее 0,5 мм2 для шины DALI - снижает потери напряжения
• Задавайте номер группы и сцен в соответствии с вашей системой - лучше заранее спланировать нумерацию
• Панель DALI-223-1G-2S-IN (BUS) не заменяет контроллер - она лишь отправляет команды, все логику определяет центральное устройство
• Если после установки панель не реагирует - проверьте полярность подключения к шине DALI
