Роторная панель DALI-233-1G-MIX-IN (BUS, DT8, Backlight) (ARL, -) - 023791 Arlight

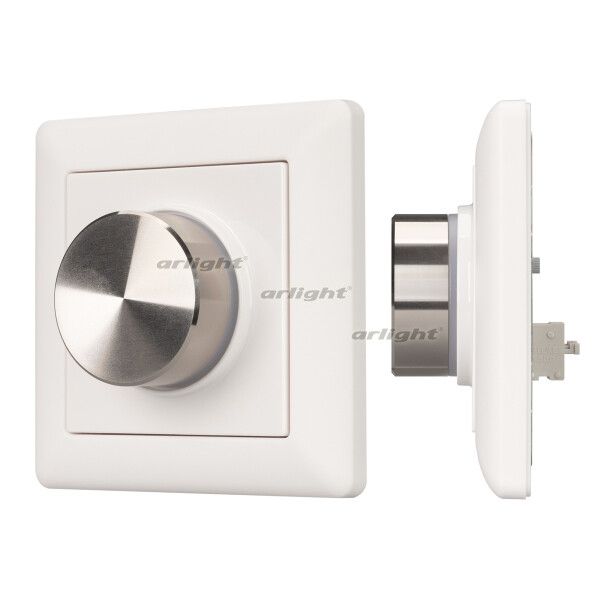

Роторная панель Arlight DALI-233-1G-MIX-IN - встраиваемое устройство управления освещением по протоколу DALI-2, позволяющее регулировать яркость и цветовую температуру светильников одной группы или отправлять широковещательные команды. Подходит для систем умного освещения в офисах, гостиницах и общественных зонах.

Назначение и область применения

Роторная панель Arlight DALI-233-1G-MIX-IN предназначена для ручного управления группой светильников, поддерживающих протокол DALI. Она позволяет изменять уровень яркости и цветовую температуру (CCT) - например, переходить между холодным и тёплым белым светом. Также поддерживает режим MIX для смешивания цветов и HCL (Human Centric Lighting) для имитации естественного освещения. Применяется там, где требуется точный контроль над качеством света: в медицинских учреждениях, образовательных центрах, жилых помещениях и коммерческих интерьерах.

Технические характеристики

• Тип управления: цифровой интерфейс DALI-2
• Диммирование: да, с поддержкой цветовой температуры (CCT) и смешивания цветов (MIX)
• Питание: от шины DALI, 16 В, потребление 4 мА
• Монтаж: встраиваемый, в стену или потолочную нишу
• Защита: IP20 - противостояние только случайному контакту, не защищает от пыли и влаги
• Габариты: 81×81×40 мм
• Цвет корпуса: белый
• Индикация: подсветка ротора при включённой системе
• Управление каналами: два канала (CW + WW) на один DALI-адрес

Совместимость и монтаж

Роторная панель Arlight DALI-233-1G-MIX-IN совместима со всеми устройствами, соответствующими стандарту DALI-2. Для подключения используется двухпроводная шина DALI - питание и передача данных проходят по одному кабелю. Монтаж осуществляется в стандартную коробку глубиной не менее 40 мм. Номер группы задаётся физическими переключателями на корпусе - не требует программирования через ПК. Комплектуется стандартной декоративной рамкой, подходящей для установки в типовые подрозетники.

Безопасность и стандарты

Оборудование соответствует требованиям стандарта IEC/EN 62386 (DALI-2). Работает при напряжении 16 В постоянного тока, что исключает риск поражения электрическим током. Класс защиты IP20 допускает использование только внутри помещений, в сухих условиях. Не предназначен для установки в ванных комнатах, на улице или в местах с высокой влажностью.

Преимущества

• Не требует внешнего источника питания - получает энергию от DALI-шины
• Поддержка DT8 - одна кнопка управляет двумя каналами (CW+WW), упрощает настройку
• Физические переключатели для назначения группы - надёжно, без программатора
• Подсветка ротора повышает удобство использования в темноте
• Стеклянная поверхность - устойчива к царапинам, легко моется

Ограничения применения

• Не работает без активной DALI-системы - не является автономным выключателем
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Потребляет 4 мА от шины - важно учитывать суммарную нагрузку при большом количестве панелей
• Управляет только одной группой на одну панель; для нескольких групп нужна отдельная панель
• Не поддерживает RGB-цвета - только CCT (тёплый/холодный белый) и базовое MIX

Примеры использования

• Офисное освещение: регулировка цветовой температуры в зависимости от времени суток
• Гостиницы: создание атмосферы “утро” / “вечер” в номерах
• Медицинские кабинеты: мягкий свет для процедур, яркий - для диагностики
• Выставочные залы: подсветка экспонатов с точной настройкой тона

Практические советы

• Перед монтажом проверьте, чтобы шина DALI была правильно запитана и все устройства были адресованы
• При установке в нишу убедитесь, что глубина коробки ≥40 мм - иначе панель не войдёт
• Чтобы избежать перегрузки шины, не подключайте более 64 устройств на одном контуре
• Если подсветка не горит - проверьте наличие напряжения на шине и правильность адресации панели
• Для сложных сценариев используйте контроллер DALI - эта панель лишь интерфейс, а не программа
