Панель DALI-223-1G-4S-IN-BLACK (BUS) INTELLIGENT ARLIGHT 029243

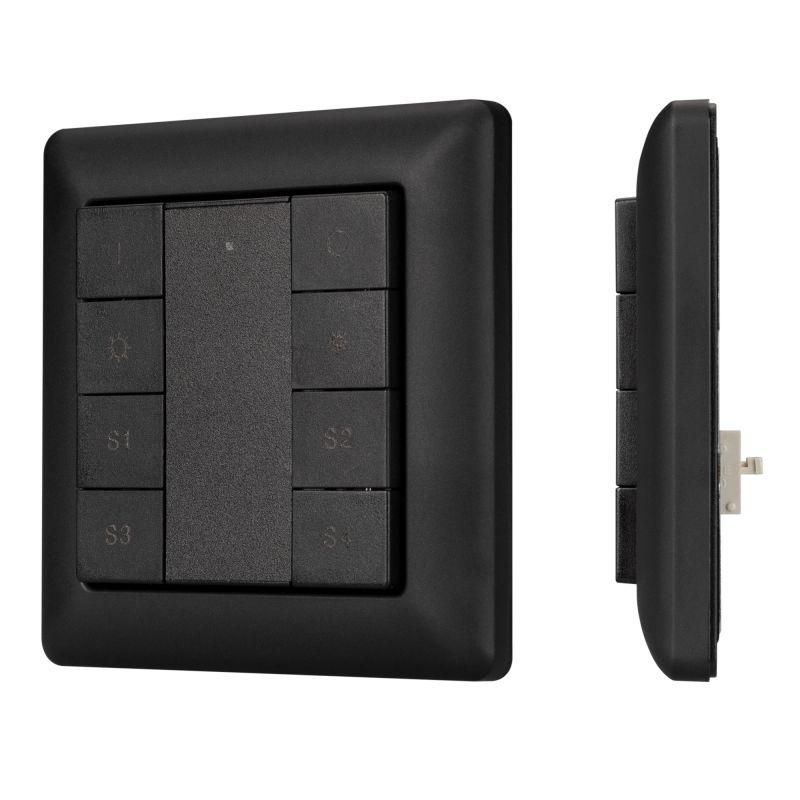

Панель DALI-223-1G-4S-IN BLACK (BUS) INTELLIGENT - встраиваемая кнопочная панель для управления освещением по протоколу DALI. Подходит для установки в помещениях с централизованной системой управления светом, где требуется управление одной группой светильников через четыре предустановленные сцены. Артикул 029243 обеспечивает совместимость с другими устройствами серии INTELLIGENT ARLIGHT.

Назначение и область применения

Панель DALI-223-1G-4S-IN BLACK (BUS) INTELLIGENT предназначена для ручного управления освещением в рамках системы DALI. Она позволяет включать и выключать свет, регулировать яркость (диммирование), а также вызывать и сохранять четыре заранее заданные сцены - например, «Рабочий режим», «Перерыв», «Уборка», «Закрытие». Применяется в офисах, учебных заведениях, гостиницах, торговых центрах и других объектах с умным освещением. Устройство работает как часть единой сети DALI, не требует отдельного питания.

Технические характеристики

• Тип устройства: встраиваемая кнопочная панель
• Протокол связи: DALI-2 (DiiA)
• Количество каналов управления: одна группа
• Количество сцен: 4 (настраиваемые)
• Функции: вкл./выкл., диммирование, вызов и сохранение сцен
• Питание: от шины DALI (потребление до 4 мА)
• Материал корпуса: черный пластик
• Группировка: номер группы и начальный номер сцены задаются физическими переключателями на корпусе
• Интерфейс: 5 кнопок (вкл., выкл., +, –, OK/сохранить)

Совместимость и монтаж

Панель DALI-223-1G-4S-IN BLACK (BUS) INTELLIGENT совместима со всеми устройствами, поддерживающими стандарт DALI-2. Для подключения используется двухпроводная шина DALI - аналогично другим контроллерам этой системы. Монтаж осуществляется во встраиваемую коробку глубиной не менее 40 мм. Стандартная рамка в комплекте - совпадает с типичными размерами для европейских систем (например, Schneider, Jung, Busch-Jaeger). Переключатели на корпусе позволяют задать номер группы (0–63) и первый номер сцены (1–16), после чего панель автоматически регистрируется в сети. Настраивать адресацию через программатор не требуется.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI). Электробезопасность обеспечивается за счет низковольтного питания от шины DALI (не более 16 В постоянного тока). Отсутствие внешнего источника питания снижает риск поражения током и исключает необходимость в заземлении.

Преимущества

• Не требует отдельного источника питания - питается от шины DALI
• Простая настройка: номер группы и сцен задаются механическими переключателями, без ПО
• Четкая функциональность: каждая из четырех сцен легко доступна одной кнопкой
• Эргономичный дизайн: черный матовый корпус хорошо сочетается с современной отделкой помещений
• Поддержка сохранения сцен - можно изменять уровни освещения прямо на месте и записывать новые значения

Ограничения применения

• Управляет только одной группой светильников - нельзя расширить до нескольких групп без дополнительных панелей
• Не поддерживает таймеры, датчики движения или удалённое управление - только локальное ручное воздействие
• Не предназначен для установки вне помещений - не имеет защиты IP выше IP20
• Не работает без активной DALI-сети; не является самостоятельным контроллером

Примеры использования

• На входе в конференц-зал - кнопки: «Выкл.», «Освещение для встреч», «Проектор», «Запись»
• В офисном кабинете - сцены: «Работа», «Обед», «Отдых», «Закрытие»
• В школьном классе - быстрый переход между «Лекция», «Тестирование», «Уборка»

Практические советы

• Перед установкой проверьте, что номер группы на панели не конфликтует с другими устройствами в сети - используйте уникальные значения от 1 до 63
• При первом запуске убедитесь, что шина DALI правильно смонтирована и все устройства получают питание - панель не будет реагировать без сигнала
• Если сцены не сохраняются - проверьте, что кнопка OK была удержана достаточное время (обычно 2 секунды)
• Для точного диммирования рекомендуется использовать совместимые драйверы LED с поддержкой DALI
• При замене старой панели - новый артикул 029243 можно установить вместо любой другой модели DALI с тем же интерфейсом, сохранив существующую настройку сети
