Панель INTELLIGENT DALI-223-1G-4S-IN (BUS) (IARL -) Arlight 025505
Товарные предложения:
| INTELLIGENT ARLIGHT Панель DALI-223-1G-4S-IN (BUS) | 025505 | Arlight | 07.11.2025 | 42 шт. | Розничная цена 10 054,8 ₽ | шт. | от 30 дней |
Описание
Полезные советы
Характеристики
Сертификаты
Описание

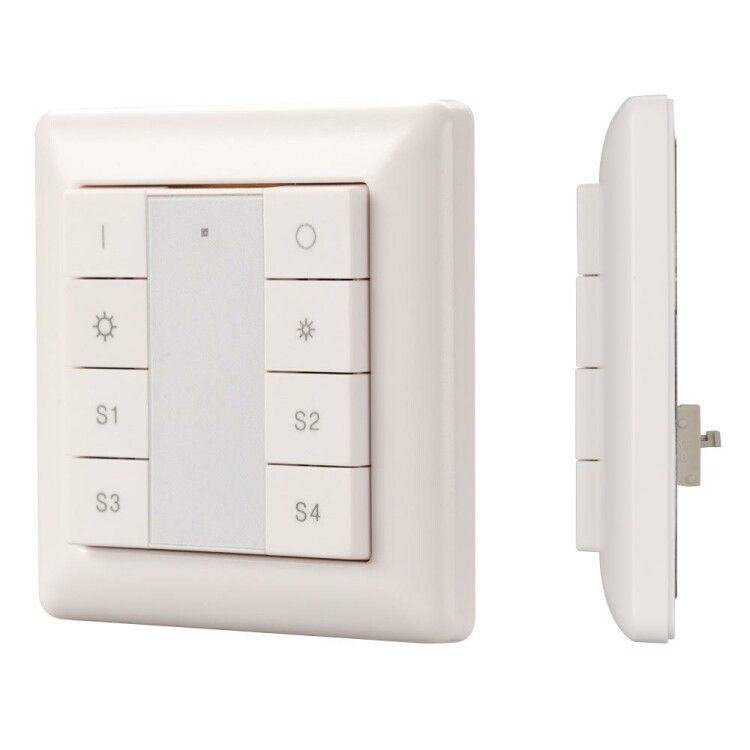

Панель DALI-223-1G-4S-IN (BUS) — встраиваемая управляющая панель от Arlight для цифрового управления освещением по протоколу DALI. Подходит для установки в распределительных коробках и панелях, обеспечивает базовое управление светом: включение, выключение, регулировка яркости и вызов четырёх предустановленных сцен.
Назначение и область применения
Панель DALI-223-1G-4S-IN (BUS) предназначена для ручного управления группой светодиодных или других совместимых светильников через цифровую шину DALI. Она позволяет включать/выключать свет, изменять уровень яркости и запускать четыре заранее заданные сцены — например, «Вечерний режим», «Чтение», «Уборка» или «Выход». Применяется в офисах, жилых помещениях, гостиницах, медицинских учреждениях и других зонах, где требуется точное и удобное управление освещением без сложной автоматизации.
Технические характеристики
- Тип изделия: панель управления
- Поддержка диммирования: да, по протоколу DALI
- Тип управления: цифровой интерфейс DALI
- Напряжение питания: 16 В (питается от шины DALI)
- Номинальный ток потребления: 4 мА
- Монтаж: встраиваемый
- Степень защиты: IP20 — защищает от доступа пальцев, но не от воды и пыли
- Габариты: 81×81×22,5 мм
- Цвет корпуса: белый
- Количество сцен: 4
- Количество групп: 1
Совместимость и монтаж
Панель DALI-223-1G-4S-IN (BUS) работает исключительно в составе сети DALI. Для подключения требуется наличие шины DALI с источником питания и контроллером. Монтаж осуществляется во встраиваемые коробки с отверстием 76–80 мм — размеры панели позволяют легко поместить её в стандартную нишу. Комплектуется стандартной декоративной рамкой, которая закрывает зазор между панелью и стеной. Переключатели на корпусе используются для задания номера группы и начального номера сцены — эти значения должны соответствовать настройкам в системном контроллере DALI.
Безопасность и стандарты
Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 допускает использование только в сухих помещениях, без воздействия влаги, пыли или механических повреждений. Не предназначен для установки в ванных комнатах, на улице или в производственных зонах с высокой запылённостью.
Преимущества
- Не требует внешнего источника питания — питается от шины DALI, что снижает количество проводов и упрощает монтаж
- Простая настройка: номер группы и сцен задаются физическими переключателями, без программатора
- Компактный размер — легко помещается в типовые распределительные коробки
- Белый цвет корпуса гармонирует с большинством интерьерных решений
- Совместима со всеми устройствами, поддерживающими стандарт DALI-2
Ограничения применения
- Не работает без активной шины DALI — нельзя использовать автономно или с обычным сетевым напряжением
- Поддерживает только одну группу и до четырёх сцен — не подходит для сложных систем с несколькими зонами
- IP20 не допускает установку в сырых или пыльных местах
- Нет индикации состояния — пользователь не видит текущий уровень яркости или активную сцену
Примеры использования
- Офис: одна панель у входа в комнату управляет всей группой потолочных светильников — включение, затемнение до 30%, вызов сцены «Встреча»
- Жилая спальня: панель возле кровати позволяет переключать сцены «Сон», «Чтение», «Утро» и «Выкл»
- Зала ожидания: панель на стене управляет основным освещением и фоновой подсветкой через две сцены
Практические советы
- Перед монтажом проверьте, чтобы номер группы и первая сцена на панели совпадали с настройками в центральном контроллере DALI — иначе функции не будут работать
- При использовании нескольких таких панелей в одном объекте, назначайте им уникальные номера групп, чтобы избежать конфликтов
- При замене старой аналоговой клавишной панели — убедитесь, что место под монтаж имеет достаточные размеры (минимум 80 мм в диаметре)
- Не используйте панель рядом с источниками тепла или вблизи радиаторов — пластиковый корпус может деформироваться при температуре выше +40 °C
Полезные советы по выбору
Характеристики
Тип изделия
Панель управления
Цвет корпуса
Белый
Способ монтажа
Встраиваемый
Степень защиты
IP20
Тип управления
Цифровой интерфейс DALI
Диммирование DALI
Да
Номинальный ток
0.004 А
Габаритные размеры
81x81x22.5 мм
Напряжение питания
16 В
Рекомендованный проектный ассортимент
Да
Сертификаты
Сертификат EAC
RA03_W70969.21
