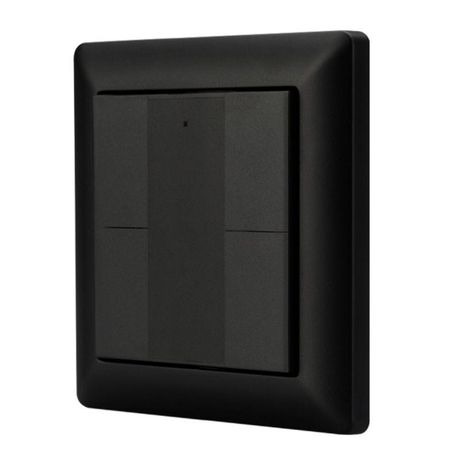

Панель DALI-223-4K-D2-IN-BLACK (BUS Free purpose) INTELLIGENT ARLIGHT 032502

Панель DALI-223-4K-D2-IN-BLACK BUS Free purpose INTELLIGENT - это встраиваемая черная пластиковая кнопочная панель для управления освещением по протоколу DALI-2. Устройство питается от шины DALI, не требует внешнего питания и идеально подходит для систем умного освещения с централизованной настройкой через контроллеры серии DALI-LOGIC-x.

Назначение и область применения

Панель DALI-223-4K-D2-IN-BLACK BUS Free purpose INTELLIGENT предназначена для ручного управления группами светильников в системах автоматического освещения. Четыре кнопки можно программно назначить на любые действия: включение/выключение, регулировка яркости, вызов сцен, переключение режимов. Подходит для офисов, медицинских учреждений, школ, гостиниц и других помещений, где требуется точный контроль над освещением без сложной проводки.

Технические характеристики

• Тип устройства: встраиваемая кнопочная панель
• Цвет корпуса: черный матовый пластик
• Количество кнопок: 4, свободного функционала
• Протокол связи: DALI-2 (IEC 62386)
• Питание: от шины DALI, потребление до 4 мА
• Монтаж: встраивание в стену (рамка в комплекте)
• Габариты: соответствуют стандартным рамкам для установки в евростандартные коробки

Совместимость и монтаж

Панель DALI-223-4K-D2-IN-BLACK BUS Free purpose INTELLIGENT работает исключительно в составе системы DALI-2 с мастер-контроллером из серии DALI-LOGIC-x. Без контроллера устройство не будет выполнять никаких функций - все назначения кнопок задаются программно в нем.

Установка выполняется в стандартную глубокую электромонтажную коробку (обычно 60–70 мм). Комплект поставки включает фланцевую рамку - её необходимо закрепить перед установкой панели. Подключение осуществляется двумя проводами к шине DALI (+ и –), полярность важна. Максимальная длина шины - согласно требованиям стандарта DALI (до 300 м).

Безопасность и стандарты

Панель соответствует стандарту IEC 62386 (DALI-2) и безопасна для использования в помещениях с нормальной влажностью. Не имеет защиты от воды или пыли - не предназначен для установки вне помещений или во влажных зонах (ванная, бассейн, производственные участки с брызгами).

Преимущества

• Не требует отдельного источника питания - питается от шины DALI
• Четыре универсальные кнопки позволяют реализовать любой алгоритм управления
• Интеграция с экосистемой INTELLIGENT ARLIGHT через контроллеры DALI-LOGIC-x
• Элегантный черный дизайн легко сочетается с современным интерьером
• Стандартная рамка в комплекте - не нуждается в дополнительном оформлении

Ограничения применения

• Не работает автономно - обязательно наличие совместимого MASTER-контроллера DALI-LOGIC-x
• Не поддерживает аналоговые сигналы или напряжение 220 В - нельзя использовать как обычную выключательную панель
• Не защищена от влаги и пыли - запрещено применение в условиях повышенной влажности, на улице или в производственных зонах с агрессивной средой
• Подходит только для двухпроводной шины DALI - несовместима с системами на основе Ethernet, KNX или Zigbee

Примеры использования

• На входе в офисную комнату - одна кнопка включения всего освещения, вторая - снижения яркости до 50%, третья - активация “сцены встречи”, четвертая - выключение
• В учебном классе - управление зонами: окна, доска, рабочие столы, проектор
• В холле гостиницы - три кнопки для смены сцен (утро, день, вечер), четвертая - быстрое выключение
• На лестничной клетке - включение света при движении + таймер, управляемый одной кнопкой

Практические советы

• Перед монтажом проверьте, что шина DALI уже подключена к контроллеру DALI-LOGIC-x - иначе панель просто не ответит
• При прокладке шины соблюдайте максимальную длину 300 метров и минимальное сечение жил - рекомендовано 1,5 мм2
• Не используйте панель рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты)
• Если кнопки не реагируют - проверьте адресацию в контроллере; возможно, они не назначены ни на одну группу
• Рамка в комплекте - не заменяйте её сторонней, чтобы сохранить герметичность и соответствие стандарту IP20
