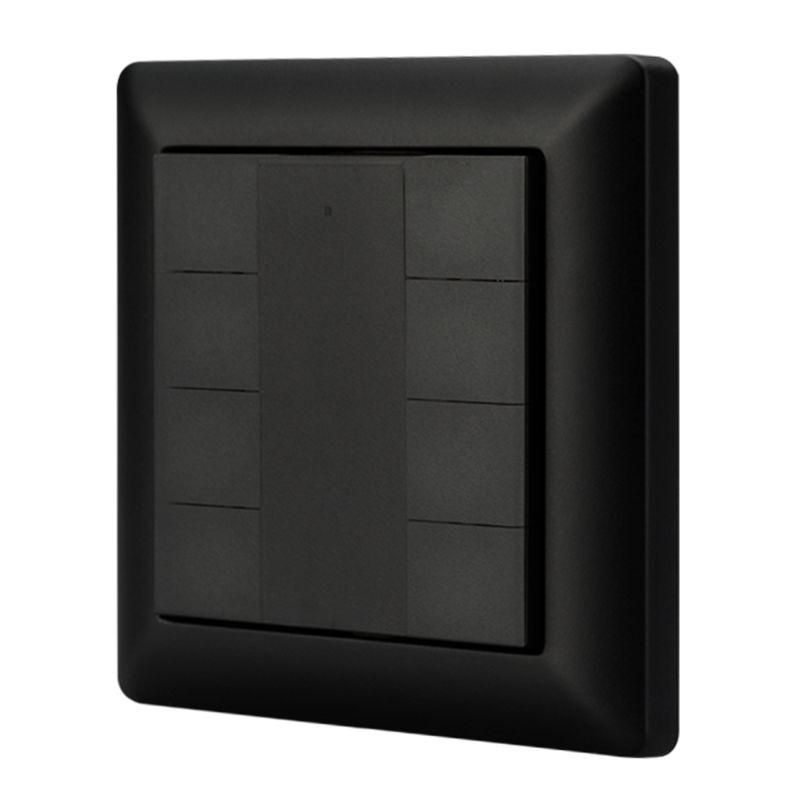

Панель DALI-223-8K-D2-IN-BLACK (BUS Free purpose) INTELLIGENT ARLIGHT 032500

Панель DALI-223-8K-D2-IN-BLACK BUS Free purpose INTELLIGENT - это встраиваемая кнопочная панель для управления освещением по протоколу DALI-2. Подходит для систем умного освещения, где требуется гибкая настройка функций кнопок через центральный контроллер. Артикул 032500, бренд INTELLIGENT ARLIGHT.

Назначение и область применения

Панель DALI-223-8K-D2-IN-BLACK BUS Free purpose INTELLIGENT используется для ручного управления группами светильников в системах на базе протокола DALI-2. Она не имеет жестко закрепленных функций - каждую из 8 кнопок можно настроить под нужную задачу: включение/выключение, регулировка яркости, вызов сцен, управление зонами. Применяется в офисах, торговых центрах, учебных заведениях, отелях и других объектах с интеллектуальным освещением.

Технические характеристики

• Количество кнопок: 8 (свободный функционал)
• Протокол: DALI-2 (DiiA certified)
• Питание: от шины DALI, потребление 4 мА
• Материал корпуса: черный пластик
• Тип установки: встраиваемый
• Рамка: стандартная, в комплекте

Совместимость и монтаж

Панель совместима со всеми контроллерами, поддерживающими протокол DALI-2, особенно с сериями DALI-LOGIC-x от INTELLIGENT ARLIGHT. Для настройки функций кнопок необходим доступ к программному интерфейсу контроллера - панель сама не содержит внутренней логики.

Установка выполняется в стандартную нишу 60×60 мм. Кабель подключается к шине DALI: два провода - сигнальные, питание берётся напрямую с шины. Монтаж не требует отдельного источника питания. Рамка фиксируется винтами, обеспечивает герметичность и эстетичный вид.

Безопасность и стандарты

Панель соответствует требованиям стандарта IEC 62386 (DALI-2) и прошла сертификацию DiiA. Электробезопасность обеспечена за счет низковольтной работы от шины DALI (не более 16 В постоянного тока). Отсутствие внешнего питания снижает риск перегрузок и повышает надежность системы.

Преимущества

• Гибкость: все 8 кнопок настраиваются под конкретные задачи через контроллер
• Энергоэффективность: работает от шины DALI, не требует отдельного питания
• Интеграция: полностью совместима с экосистемой INTELLIGENT ARLIGHT
• Чистый дизайн: черный матовый корпус и стандартная рамка легко вписываются в интерьер
• Надежность: пассивное устройство без активной электроники внутри

Ограничения применения

• Не работает автономно - обязательно наличие MASTER-контроллера DALI-LOGIC-x или аналогичного
• Нельзя использовать в сетях без поддержки DALI-2 (например, старые системы DALI-1)
• Не предназначена для наружной установки - не имеет защиты от влаги и пыли выше IP20
• Ограниченная дальность связи: рекомендуется располагать ближе к шине DALI, чтобы минимизировать потери сигнала

Примеры использования

• На входе в конференц-зал: одна кнопка - “все свет”, другая - “проектор”, третья - “димминг 50%”
• В коридоре офиса: 4 кнопки - управление зонами освещения, остальные - сценарии “утро”, “вечер”, “конец дня”
• В торговом зале: кнопки для включения света в секциях товаров, выключения ночью, запуск режима “распродажа”

Практические советы

• Перед монтажом проверьте, что шина DALI способна обеспечить 4 мА на эту панель - суммарная нагрузка всех устройств не должна превышать допустимую мощность контроллера
• При использовании длинных кабелей DALI (более 300 м) убедитесь, что уровень сигнала сохраняется - используйте терминалы с согласованием импеданса
• Запишите назначение каждой кнопки в документацию - после сброса контроллера настройки исчезнут
• Панель DALI-223-8K-D2-IN-BLACK BUS Free purpose INTELLIGENT не требует обслуживания, но при появлении зависаний проверьте целостность шины и правильность адресации устройства в контроллере
