Панель DALI-223-4K-D2-IN (BUS Free purpose) INTELLIGENT ARLIGHT 032501

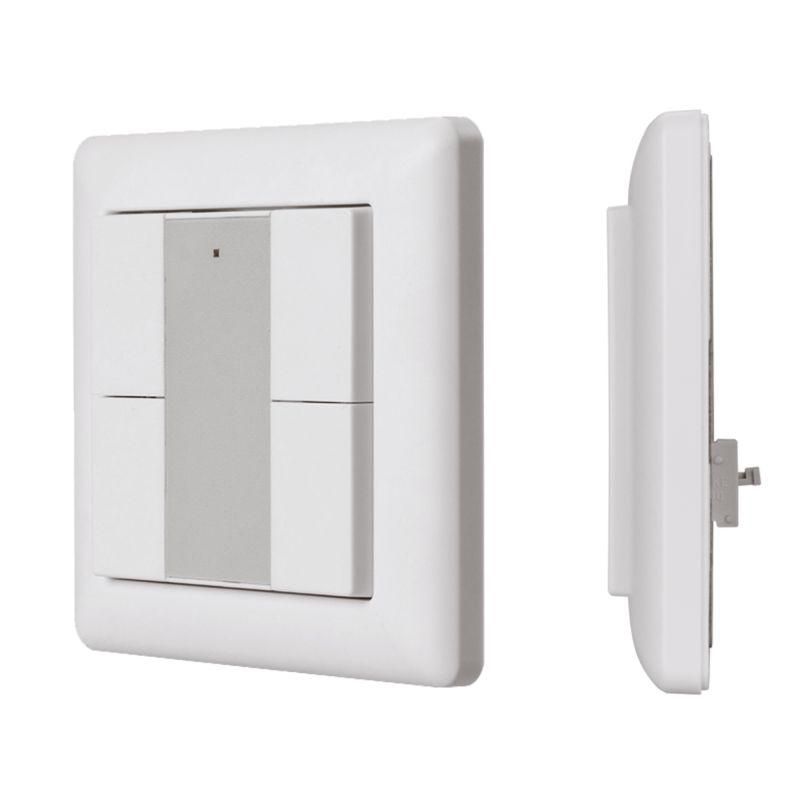

Панель DALI-223-4K-D2-IN (BUS Free purpose) INTELLIGENT - это встраиваемая кнопочная панель для управления освещением по протоколу DALI-2. Устройство питается от шины DALI, не требует отдельного источника питания и идеально подходит для систем умного освещения с централизованной настройкой через контроллеры серии DALI-LOGIC-x.

Назначение и область применения

Панель DALI-223-4K-D2-IN (BUS Free purpose) INTELLIGENT предназначена для ручного управления группами светильников в системах освещения, работающих по протоколу DALI-2. Четыре кнопки на панели можно программно назначить на любые действия: включение/выключение, регулировка яркости, вызов сцен, переключение зон. Подходит для установки в офисах, школах, больницах, гостиницах и других помещениях, где требуется гибкое управление освещением без сложной автоматизации.

Технические характеристики

• Тип: встраиваемая кнопочная панель
• Количество кнопок: 4 (свободный функционал)
• Протокол: DALI-2 (DIIA)
• Питание: от шины DALI, потребление до 4 мА
• Материал корпуса: белый пластик
• Размер рамки: стандартная, в комплекте
• Индикация: отсутствует

Совместимость и монтаж

Панель DALI-223-4K-D2-IN (BUS Free purpose) INTELLIGENT совместима со всеми устройствами, поддерживающими протокол DALI-2. Для работы необходим MASTER-контроллер серии DALI-LOGIC-x - именно он определяет, какие команды выполняют каждая из четырёх кнопок. Монтаж осуществляется во встраиваемую коробку глубиной не менее 40 мм. Кабель DALI подключается напрямую к клеммам панели - полярность важна. Рамка входит в комплект и фиксируется стандартным способом - без дополнительных креплений.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI-2). Электрическая безопасность обеспечивается за счёт низковольтного питания от шины DALI (не более 16 В постоянного тока). Отсутствие внешнего источника питания снижает риск поражения током и упрощает прохождение проверок.

Преимущества

• Не требует отдельного провода питания - работает от шины DALI
• Четыре универсальные кнопки позволяют настроить любой сценарий управления
• Стандартная рамка в комплекте - не нуждается в доработке при замене аналогичных моделей
• Поддерживает точную адресацию и группировку через контроллер DALI-LOGIC-x
• Низкое энергопотребление (4 мА) не нагружает шину DALI

Ограничения применения

• Не работает автономно - обязательно наличие контроллера DALI-LOGIC-x для настройки функций кнопок
• Нет индикации состояния - невозможно визуально определить, активна ли кнопка или группа
• Не подходит для установки в условиях повышенной влажности или на улице - IP-защита не указана и не предусмотрена
• Не имеет механической защиты от случайного нажатия - рекомендуется использовать в местах с ограниченным доступом

Примеры использования

• На входе в офисную комнату - кнопки: “Все свет”, “Рабочая зона”, “Закладка”, “Выкл.”
• В учебном классе - “Лекция”, “Обсуждение”, “Фильм”, “Выкл.”
• В холле гостиницы - “Основное освещение”, “Акцент”, “Ночной режим”, “Выкл.”

Практические советы

• Перед монтажом убедитесь, что шина DALI не перегружена - суммарный ток всех устройств не должен превышать 250 мА
• При прокладке кабеля DALI используйте экранированный двужильный провод с минимальным сечением 0,5 мм2
• Панель DALI-223-4K-D2-IN (BUS Free purpose) INTELLIGENT не требует настройки на месте - все параметры задаются в программе контроллера DALI-LOGIC-x
• Если вы планируете заменить старую кнопочную панель - проверьте, чтобы посадочное отверстие было стандартного размера (совпадает с большинством аналогов)
• Для удобства обслуживания сохраните файл настройки кнопок - при сбросе системы восстановить функции будет возможно только по нему
