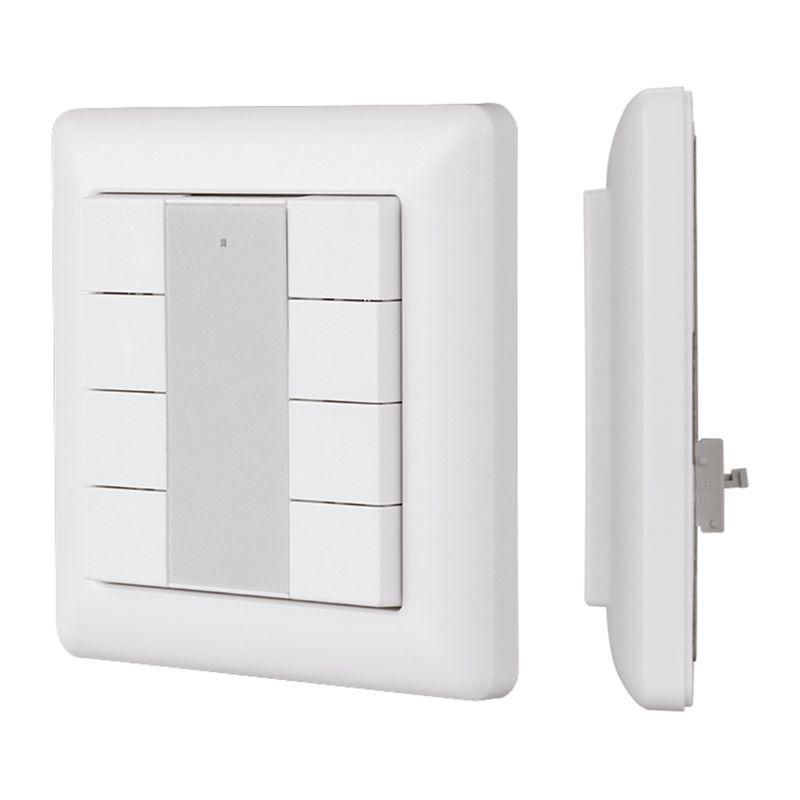

Панель DALI-223-8K-D2-IN (BUS Free purpose) INTELLIGENT ARLIGHT 031147

Панель DALI-223-8K-D2-IN (BUS Free purpose) INTELLIGENT - это встраиваемая кнопочная панель для управления освещением по протоколу DALI-2. Подходит для систем умного освещения, где требуется гибкая настройка функций кнопок через центральный контроллер. Артикул 031147 из серии Панели кнопочные DALI обеспечивает надежную работу без внешнего питания.

Назначение и область применения

Панель DALI-223-8K-D2-IN (BUS Free purpose) INTELLIGENT используется для ручного управления световыми сценами и уровнями освещения в помещениях. Она не имеет жестко закрепленных функций - каждую из 8 кнопок можно программировать через мастер-контроллер DALI-LOGIC-x. Применяется в офисах, медицинских учреждениях, школах, гостиницах и других объектах с интеллектуальной системой освещения.

Технические характеристики

• Количество кнопок: 8 (свободный функционал)
• Протокол связи: DALI-2 (DIIA-certified)
• Питание: от шины DALI, потребление до 4 мА
• Материал корпуса: белый пластик
• Тип установки: встраиваемая
• Рамка: стандартная, в комплекте
• Серия: Панели кнопочные DALI
• Бренд: INTELLIGENT ARLIGHT
• Артикул: 031147

Совместимость и монтаж

Панель DALI-223-8K-D2-IN (BUS Free purpose) INTELLIGENT совместима со всеми устройствами, поддерживающими протокол DALI-2. Для работы необходим контроллер серии DALI-LOGIC-x - именно он определяет, что делает каждая кнопка (например, включение группы 5, снижение яркости до 30%, активация сцены “Встреча”). Монтаж выполняется в стандартную коробку глубиной не менее 40 мм. Кабели DALI подключаются напрямую к клеммам на плате - полярность важна: + и – должны соответствовать шине.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI-2). Электробезопасность обеспечена за счет питания от низковольтной шины DALI (не более 24 В постоянного тока). Отсутствие внешнего блока питания снижает риск перегрева и повышает надежность.

Преимущества

• Не требует отдельного источника питания - питается от DALI-шины
• Гибкость: все 8 кнопок программируются после установки
• Стандартная рамка в комплекте - не нуждается в доп. покупках
• Поддержка современного протокола DALI-2 - гарантия долгосрочной совместимости
• Низкое энергопотребление (4 мА) позволяет использовать несколько панелей на одной шине

Ограничения применения

• Не работает без контроллера DALI-LOGIC-x или аналогичного устройства, способного программировать кнопки
• Не предназначена для наружной установки - не имеет защиты от воды и пыли
• Не подходит для управления мощными нагрузками напрямую - служит только сигналом для контроллера
• Не рекомендовано использование в средах с высокой вибрацией или механическими воздействиями

Примеры использования

• На входе в конференц-зал - одна кнопка включает “Режим встречи”, другая - “Режим презентации”
• В офисном помещении - 4 кнопки регулируют уровень освещения по зонам, остальные - выключают всё
• В больничной палате - кнопки позволяют пациенту менять яркость света без помощи персонала
• В учебном классе - сочетание кнопок запускает сцену “Лекция”, “Обсуждение”, “Фильм”

Практические советы

• Перед монтажом проверьте, чтобы контроллер DALI-LOGIC-x был правильно настроен и находился в сети
• Избегайте прокладки кабелей DALI рядом с силовыми проводами - это снижает помехи
• При использовании нескольких панелей на одном участке убедитесь, что каждый адрес уникален
• Посадочный диаметр отверстия для встраивания - стандартный 60 мм; используйте шаблон из инструкции
• После установки всегда тестируйте реакцию каждой кнопки - иногда требуется переопределить функции через ПО контроллера
