Панель DALI-223-2K-D2-IN-BLACK (BUS Free purpose) INTELLIGENT ARLIGHT 032504

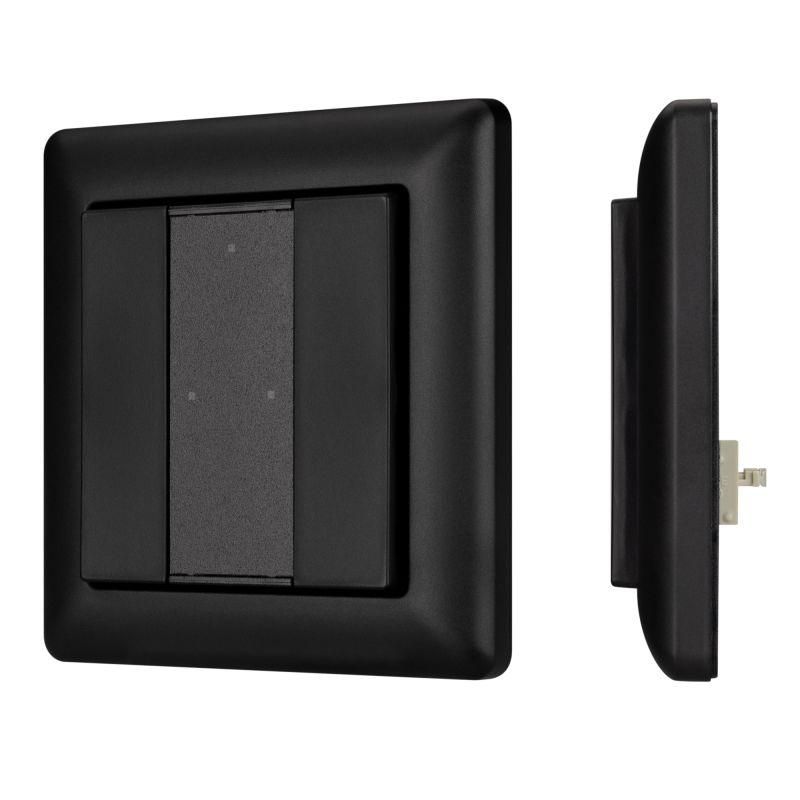

Панель DALI-223-2K-D2-IN-BLACK BUS Free purpose INTELLIGENT - встраиваемая кнопочная панель для управления освещением по протоколу DALI-2. Устройство питается от шины DALI, не требует отдельного источника питания и идеально подходит для систем умного освещения с централизованной настройкой через контроллеры серии DALI-LOGIC-x.

Назначение и область применения

Панель DALI-223-2K-D2-IN-BLACK BUS Free purpose INTELLIGENT предназначена для ручного управления группами светильников в системах автоматического освещения. Две кнопки на передней панели можно программно назначить на любые действия: включение/выключение, изменение яркости, вызов сцен, переключение режимов. Подходит для установки в офисах, учебных заведениях, гостиницах, медицинских учреждениях и других помещениях, где требуется гибкое управление освещением без сложной проводки.

Технические характеристики

• Тип: встраиваемая кнопочная панель
• Количество кнопок: 2 (свободный функционал)
• Протокол: DALI-2 (DIIA)
• Питание: от шины DALI (потребление до 4 мА)
• Материал корпуса: черный пластик
• Размеры: соответствуют стандартной рамке (в комплекте)
• Степень защиты: IP20 (внутренняя установка)

Совместимость и монтаж

Панель DALI-223-2K-D2-IN-BLACK BUS Free purpose INTELLIGENT совместима со всеми устройствами, поддерживающими протокол DALI-2. Для настройки функций кнопок необходим мастер-контроллер серии DALI-LOGIC-x. Монтаж выполняется в стеновой нише или распределительную коробку глубиной не менее 40 мм. Кабель DALI подключается напрямую к клеммам панели - полярность важна. Стандартная рамка входит в комплект, позволяет легко заменить старую панель без доработки отделки.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI-2) и безопасно для эксплуатации в сетях с ограниченным током. Питание от шины DALI исключает риск поражения электрическим током. Применяется только в низковольтных системах (до 24 В постоянного тока).

Преимущества

• Не требует внешнего источника питания - работает за счет энергии DALI-шины
• Гибкая настройка функций кнопок через программирование в контроллере
• Черный матовый корпус гармонично вписывается в современный интерьер
• Интеграция с существующей системой DALI без изменения проводки
• Комплектация стандартной рамкой снижает время монтажа

Ограничения применения

• Не поддерживает автономную работу - обязательно наличие активного MASTER-контроллера DALI-LOGIC-x
• Функции кнопок нельзя изменить физически - только через прошивку контроллера
• Не предназначен для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Ограниченное количество кнопок: две - недостаточно для сложных сценариев без дополнительных устройств

Примеры использования

• Установка у входа в классroom - одна кнопка включает все светильники, вторая переводит в режим “лекция”
• На рабочем месте сотрудника - регулировка яркости и выключение зоны стола
• В холле отеля - включение вечернего освещения и переход в “режим отдыха”
• В медицинском кабинете - быстрый выход из “операционного” режима

Практические советы

• Перед монтажом проверьте, что шина DALI имеет достаточную мощность - суммарный ток всех устройств не должен превышать 250 мА
• При использовании нескольких панелей DALI-223-2K-D2-IN-BLACK BUS Free purpose INTELLIGENT назначайте уникальные адреса в контроллере, чтобы избежать конфликтов
• Не используйте панель рядом с источниками сильных ЭМИ - возможны помехи в работе DALI-связи
• При замене старой панели сохраните схему подключения - цвета проводов DALI могут отличаться у разных производителей
• Обязательно запишите назначение каждой кнопки после настройки - это упростит обслуживание системы
