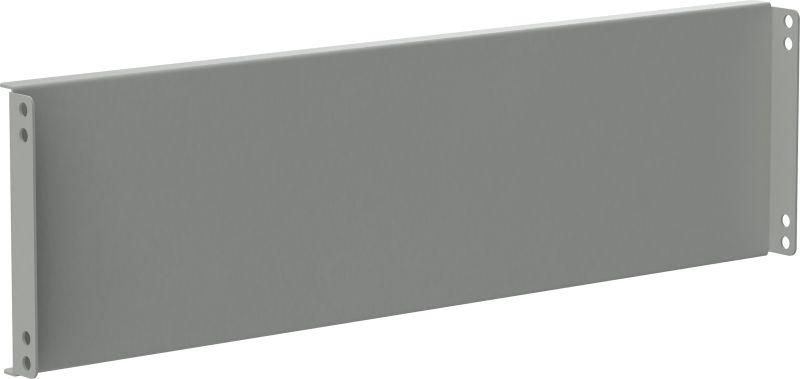

Панель секционная внутренняя задняя 4B 800х200 FORMAT IEK FO-00-FPS-080-020

Панель секционная внутренняя задняя 4B 800х200 от IEK (ИЭК), артикул fo-00-fps-080-020, предназначена для защиты персонала от случайного контакта с токоведущими элементами внутри распределительных устройств при открытой задней двери. Изготовлена из стали с порошковым покрытием, соответствует требованиям серии FORMAT.

Назначение и область применения

Панель секционная внутренняя задняя 4B 800х200 устанавливается внутри шкафов и ящиков распределительных устройств. Её задача - физически ограничивать доступ к опасным токоведущим частям, когда задняя дверца шкафа открыта. Применяется в силовых щитах, пунктах управления, распределительных устройствах низкого напряжения (РУ НН), где требуется повышенный уровень безопасности обслуживания.

Технические характеристики

• Габариты: 800 мм (высота) × 200 мм (ширина)
• Материал: сталь - обеспечивает жесткую механическую прочность
• Покрытие: порошковое - защищает от коррозии, не требует регулярной окраски
• Цвет: серый - стандартизирован для совместимости с другими компонентами серии FORMAT
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель секционная внутренняя задняя 4B 800х200 совместима со шкафами серии FORMAT от IEK. Монтируется на направляющие или крепёжные профили внутри корпуса. Крепление осуществляется болтами M4–M6 через предварительно просверленные отверстия - отверстия уже выполнены, дополнительно сверлить не требуется. Установка выполняется после сборки основного корпуса, перед подключением оборудования.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 по защите от доступа к опасным частям. Обеспечивает степень защиты IP2X при установленном положении - исключает контакт пальцами или инструментами с токоведущими элементами. Не является самостоятельным средством защиты от внешних воздействий - применяется только внутри закрытых шкафов.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии - порошковое покрытие сохраняет целостность даже в условиях повышенной влажности
• Фиксированные габариты обеспечивают точную установку без доработок
• Совместимость с другими деталями серии FORMAT - позволяет использовать единые технологии сборки

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не используется как замена защитному кожуху или двери шкафа - работает только как внутренний барьер
• Не рассчитана на нагрузки выше собственного веса - запрещено цеплять оборудование или кабели на её поверхность
• Подходит только для шкафов с глубиной не менее 200 мм - иначе невозможно правильное расположение

Примеры использования

• Внутреннее ограничение зоны подключения автоматических выключателей в щитах АСУ
• Защита шинных систем в распределительных щитах производства
• Обеспечение безопасного доступа к клеммникам при техобслуживании шкафов управления насосными станциями

Практические советы

• Перед установкой проверьте соответствие размеров панели внутреннему объему шкафа - высота 800 мм должна точно совпадать с внутренними направляющими
• Не используйте панель в качестве опоры для кабельных трасс - она не рассчитана на механические нагрузки
• При необходимости модификации (например, подрезка) используйте только инструменты для работы со сталью - повреждение покрытия снижает срок службы
• Артикул fo-00-fps-080-020 всегда указывается в спецификациях проектов - сохраняйте его при заказе запчастей
