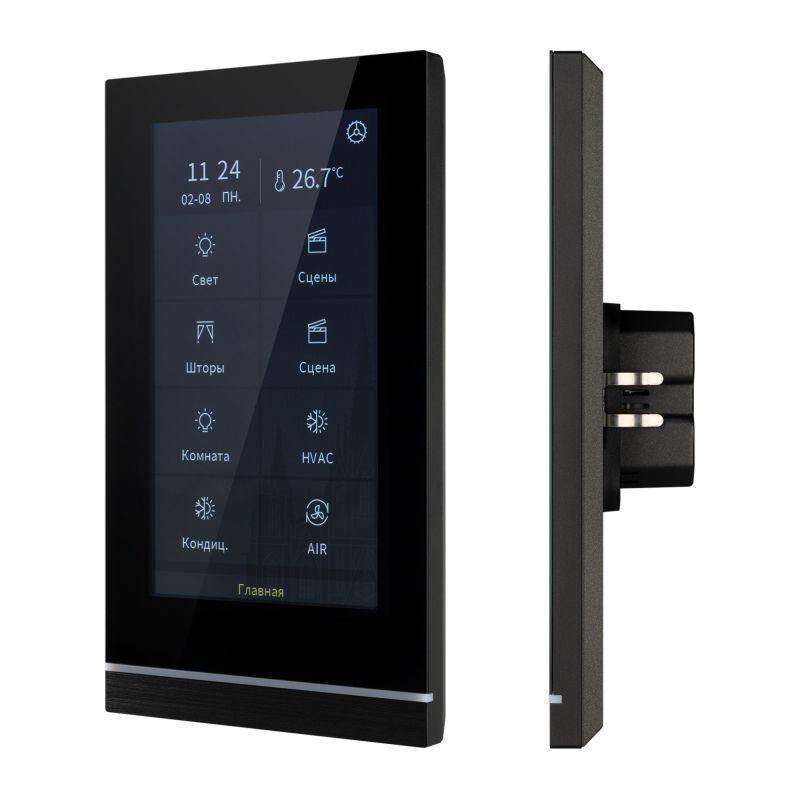

Панель сенсорная KNX-113-51-MULTI-V5-IN (20-30В) (IP20 пластик) INTELLIGENT ARLIGHT 031738

Панель сенсорная KNX-113-51-MULTI-V5-IN 20-30В IP20 пластик - многофункциональное устройство управления домашней автоматизацией по протоколу KNX с цветным сенсорным экраном. Подходит для установки в жилых и коммерческих помещениях, требует внешнего питания. Артикул 031738, бренд INTELLIGENT ARLIGHT.

Назначение и область применения

Панель сенсорная KNX-113-51-MULTI-V5-IN 20-30В IP20 пластик предназначена для управления системами умного дома: освещением, климатом, шторами, мультимедиа и другими устройствами через протокол KNX. Устанавливается на стену внутри помещений - например, в гостиной, спальне, холле или офисе. Подходит для замены традиционных выключателей и термостатов, обеспечивая удобный графический интерфейс.

Технические характеристики

• Экран: цветной сенсорный IPS, диагональ 5.1 дюйма, разрешение 480×854 пикселей
• Питание: основное - 20–30 В постоянного тока (через шину KNX); дополнительно требуется AUX DC 24–30 В для полноценной работы
• Защита: IP20 - противостояние случайному контакту с пальцами, но не защищена от воды и пыли
• Габариты: 149 × 86 × 32 мм
• Количество слайдов: до 16
• Элементы управления на одном слайде: до 8 (кнопки, ползунки, переключатели)
• Поддерживаемые виджеты: RGBW, MIX (CCT), управление климатом, медиапроигрыватель
• Встроен датчик температуры окружающей среды
• Логические функции: возможность создания условий и автономных сценариев без центрального контроллера

Совместимость и монтаж

Панель совместима со всеми устройствами и контроллерами, поддерживающими стандарт KNX. Для установки требуется подготовленная ниша в стене соответствующих размеров (149×86 мм). Монтаж выполняется через стандартную рамку для встраиваемых панелей. Обязательно подключение двух проводов питания AUX DC 24–30 В - без них экран будет работать некорректно или не запустится. Кабели KNX подключаются к клеммникам на задней панели. Не рекомендуется использовать без внешнего источника питания AUX - даже если система KNX подает 20–30 В, этого недостаточно для стабильной работы дисплея и процессора.

Безопасность и стандарты

Устройство соответствует требованиям европейского стандарта EN 50090 для систем KNX. Защита IP20 исключает использование во влажных зонах - нельзя устанавливать в ванной, кухне рядом с мойкой, бассейнах или на улице. Корпус выполнен из самозагасающего пластика, что снижает риск возгорания при перегрузках.

Преимущества

• Цветной IPS-экран обеспечивает яркую картинку даже при боковом просмотре
• Гибкая настройка интерфейса: можно создать до 16 страниц с различными наборами кнопок
• Интеграция датчика температуры позволяет использовать панель как локальный термостат
• Работа с логическими функциями снижает нагрузку на центральный контроллер
• Поддержка RGBW и CCT позволяет регулировать цвет и теплоту света одним устройством

Ограничения применения

• Не работает без внешнего питания AUX DC 24–30 В - невозможно использовать только от шины KNX
• IP20 - не допускается установка в местах с повышенной влажностью или возможностью попадания воды
• Не имеет встроенного аккумулятора - при отключении питания полностью прекращает работу
• Не поддерживает Wi-Fi, Bluetooth или Zigbee - работает только через проводную сеть KNX
• Не предназначен для частого физического воздействия - удары или давление могут повредить экран

Примеры использования

• Главная панель управления в гостиной: включение/выключение света, регулировка яркости, смена цветовой температуры, проигрывание музыки
• Зонирование освещения в спальне: три режима - “сон”, “утро”, “читать” с плавным переходом
• Автоматическое управление климатом: панель показывает текущую температуру и позволяет изменить установленное значение
• Аварийный выход: быстрый вызов всех световых сцен в случае тревожной ситуации

Практические советы

• Перед монтажом проверьте наличие источника AUX 24–30 В - без него панель не включится
• При планировании расположения учтите глубину ниши: корпус 32 мм, но с клеммами и проводами нужен запас минимум 40 мм
• Настройте слайды заранее в программном обеспечении ETS - изменения после установки требуют доступа к сети KNX
• Избегайте установки прямо над радиаторами или в зонах прямого солнечного света - это влияет на точность датчика температуры
• Для многоквартирных домов используйте одну панель как главную, остальные - как вторичные; так снижается нагрузка на сеть
