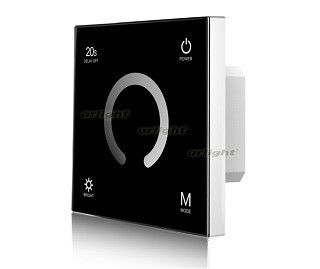

Панель SMART-P4-DIM-G-IN Black (12-24V, 4x3A, Sens, 2.4G) (IP20, Пластик) — встраиваемая сенсорная панель от Arlight для регулировки яркости одноцветных светодиодных источников света через ШИМ-управление. Подходит для систем освещения, где требуется точный контроль уровня света без механических кнопок.

Назначение и область применения

Панель SMART-P4-DIM-G-IN Black предназначена для управления четырьмя независимыми цепями одноцветных LED-источников. Каждый из четырёх каналов способен выдерживать до 3 А постоянного тока, что позволяет управлять нагрузкой до 72 Вт на канал (при 24 В) или до 36 Вт (при 12 В). Общая суммарная мощность — до 288 Вт. Панель работает в качестве основного контроллера (master) или вторичного устройства (slave) в сетях с несколькими устройствами. Применяется в коммерческом и бытовом освещении: офисах, гостиницах, жилых интерьерах, торговых зонах, где важна плавная регулировка яркости и минимализм дизайна.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока (DC)
• Номинальный ток: 24 А (суммарный по всем каналам)
• Количество каналов: 4
• Максимальный ток на канал: 3 А
• Максимальная мощность на канал: 36 Вт (12 В) / 72 Вт (24 В)
• Общая максимальная мощность: 144–288 Вт
• Тип управления: сенсорное кольцо (капацитивное)
• Частота связи: 2.4 ГГц (беспроводное взаимодействие)
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Материал корпуса: пластик
• Цвет: чёрный
• Габариты: 86×86×33 мм
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель SMART-P4-DIM-G-IN Black совместима исключительно с диммерами серии SMART от Arlight. Она не работает с обычными аналоговыми диммерами или устройствами других брендов. Монтаж выполняется в подготовленную нишу глубиной не менее 33 мм. Диаметр отверстия для установки — 86 мм. Соединение с нагрузкой осуществляется через клеммы на задней стенке. Для работы в режиме slave необходимо предварительно запрограммировать её через мастер-панель или специальное ПО. Беспроводная связь 2.4 ГГц обеспечивает надёжное взаимодействие с пультами и другими панелями в радиусе до 15 метров в помещении без значительных препятствий.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 означает, что панель не защищена от попадания воды и пыли — её нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Напряжение питания 12–24 В DC снижает риск поражения током, однако все соединения должны выполняться с соблюдением полярности. Перегрузка по току более 3 А на один канал недопустима — возможен перегрев и выход из строя.

Преимущества

• Сенсорное кольцо вместо механических клавиш — долговечность и элегантный дизайн
• Поддержка режимов master/slave — возможность создания многоузловых систем освещения
• Высокая точность регулировки яркости благодаря ШИМ-технологии
• Беспроводное управление через 2.4 ГГц — отсутствие проводов между панелями и пультами
• Компактные размеры — легко встраивается в стандартные коробки и панели

Ограничения применения

• Не подходит для RGB-или RGBW-светодиодов — только одноцветные источники
• IP20 — запрещено использование в ванных, кухнях, на балконах, в подвале или на улице
• Требуется совместимый диммер серии SMART; не работает с обычными диммерами
• Максимальная нагрузка на канал — 3 А; превышение вызывает повреждение
• Не имеет встроенного источника питания — требует внешнего блока 12–24 В DC

Примеры использования

• Управление подсветкой потолочных панелей в офисном пространстве
• Регулировка фокусного освещения в магазине одежды
• Настройка атмосферного света в спальне через несколько панелей, синхронизированных по 2.4 ГГц
• Автоматизация вечернего освещения в холле отеля с использованием пульта и нескольких slave-панелей

Практические советы

• Перед монтажом проверьте соответствие напряжения источника питания (12–24 В DC) и суммарной мощности всех подключённых светильников
• При использовании в режиме slave — обязательно выполните первоначальную настройку через мастер-панель
• Не используйте панель рядом с металлическими поверхностями, которые могут экранировать сигнал 2.4 ГГц
• Для удобства обслуживания оставьте доступ к клеммам после установки — корпус не снимается без демонтажа
• При замене старой панели — убедитесь, что новый артикул 034778 полностью совпадает с оригиналом по протоколу связи
