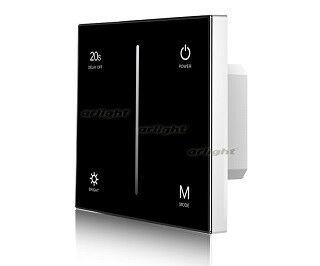

Панель SMART-P6-DIM-G-IN Black (12-24V, 4x3A, Sens, 2.4G) (Arlight, IP20 Пластик, 5 лет) | 034780 Arlight

Панель SMART-P6-DIM-G-IN Black (12-24V, 4x3A, Sens, 2.4G) (IP20, Пластик) от Arlight - встраиваемая сенсорная панель управления освещением для работы в сетях 12–24 В постоянного тока. Подходит для регулировки яркости одноцветных светодиодных источников через ШИМ, используется в системах с несколькими устройствами в режиме master/slave или как автономный контроллер.

Назначение и область применения

Панель SMART-P6-DIM-G-IN Black предназначена для точечного управления яркостью одноцветных LED-источников света с использованием импульсно-широтной модуляции (ШИМ). Она применяется в системах умного освещения: жилых интерьерах, гостиницах, торговых центрах, офисах и на промышленных объектах, где требуется мягкая регулировка уровня освещённости без мерцания.

Устройство работает как самостоятельный контроллер или в составе сети из нескольких панелей и диммеров серии SMART. Также поддерживает удалённое управление через совместимые радиопульты.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока (DC)
• Номинальный ток: 24 А (суммарный)
• Выходные каналы: 4 шт., каждый до 3 А (макс.)
• Максимальная суммарная мощность нагрузки: 144–288 Вт (в зависимости от напряжения)
• Тип управления: сенсорная полоса (прикосновение)
• Частота связи: 2.4 ГГц (беспроводная коммуникация с другими устройствами серии SMART)
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Материал корпуса: пластик
• Цвет: чёрный
• Габариты: 86×86×33 мм
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель SMART-P6-DIM-G-IN Black совместима с диммерами серии SMART - можно создавать многоузловые системы управления освещением. Каждая панель может работать как мастер (master) - отправлять команды, или как слейв (slave) - принимать сигналы от других устройств.

Для установки требуется вырезать в стене или панели отверстие размером 86×86 мм. Монтаж выполняется в стандартную коробку глубиной не менее 35 мм. Соединение с нагрузкой осуществляется через клеммы внутри устройства - провода должны иметь сечение не более 2.5 мм2. Напряжение питания подаётся на входные клеммы, выходы подключаются к LED-драйверам или диммерам.

Безопасность и стандарты

Панель соответствует требованиям безопасности для бытовых и коммерческих электронных устройств. IP20 обеспечивает защиту от случайного контакта с внутренними частями, но не защищает от влаги и пыли - применение допускается только во внутренних помещениях с сухим микроклиматом. Не рекомендуется использовать в ванных комнатах, кухнях без защиты от брызг или на улице.

Преимущества

• Сенсорная панель не имеет механических кнопок - долгий срок службы, легко моется
• Поддержка 4 независимых каналов позволяет управлять четырьмя зонами освещения одной панелью
• Работа в режиме master/slave даёт гибкую архитектуру распределённого управления
• Беспроводная связь 2.4 ГГц исключает необходимость прокладки дополнительных проводов между устройствами
• Низкий уровень помех благодаря оптимизации сигнала в диапазоне 2.4 ГГц

Ограничения применения

• Не подходит для управления RGB-или RGBW-светодиодами - только одноцветные источники
• IP20 запрещает использование в условиях повышенной влажности, пыли или на улице
• Максимальная нагрузка на канал - 3 А; превышение вызывает перегрев и отказ
• Требуется внешний диммер или драйвер с ШИМ-входом - сама панель не является источником питания
• Не поддерживает протоколы Zigbee, Z-Wave, Wi-Fi - только собственный протокол Arlight 2.4 ГГц

Примеры использования

• Управление подсветкой потолочных панелей в холле гостиницы - одна панель управляет 4 зонами с разной яркостью
• Настройка освещения в спальне: панель на стене регулирует основной свет и ночник одновременно
• Система “умный дом” - несколько панелей SMART-P6-DIM-G-IN установлены в разных комнатах, все синхронизированы через один центральный контроллер
• Фасадная подсветка в торговом центре - панель в служебном помещении управляет 4 группами фонарей через диммеры

Практические советы

• Перед монтажом проверьте соответствие напряжения питания (12–24 В DC) - неверное питание повредит сенсорную плату
• При подключении нагрузки не превышайте 3 А на канал - даже если сумма всех каналов меньше 24 А, перегрузка одного канала опасна
• Для надёжной беспроводной связи убедитесь, что между панелью и диммерами нет металлических экранов или толстых бетонных стен
• При замене старой клавишной панели - учтите, что посадочные размеры 86×86 мм совпадают со стандартными рамками, но глубина корпуса (33 мм) требует достаточного места в нише
• Для программирования режимов master/slave используйте официальное руководство Arlight - процедура отличается от обычных диммеров
