Панель управления 4-кн. ME6 DALI 4K-CCT-1G | 4911005420 Световые Технологии

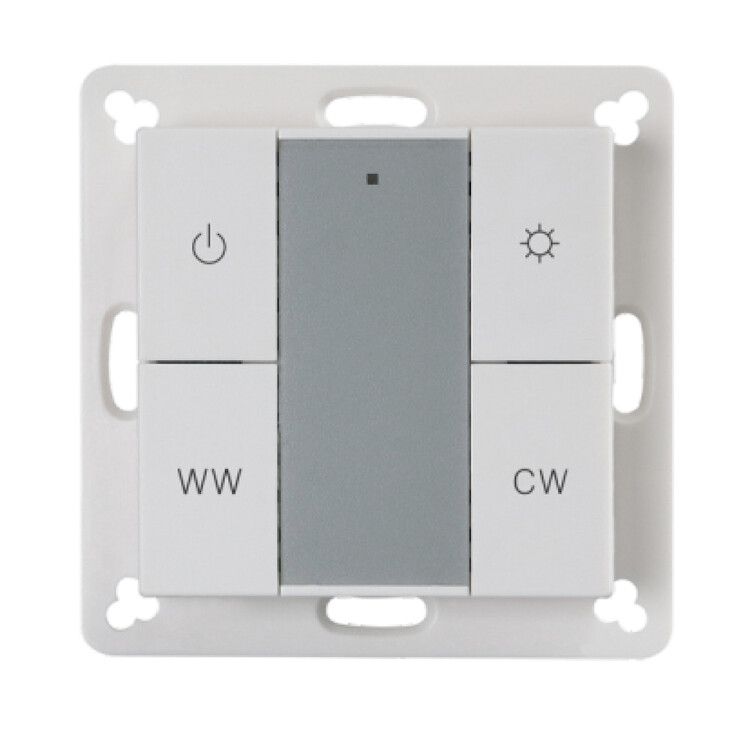

Панель управления 4-кнопочная ME6 DALI 4K-CCT-1G - это компактное устройство для ручного управления освещением в системах на базе протокола DALI. Устройство от бренда Световые Технологии предназначено для установки в подрозеточную коробку и позволяет управлять яркостью и состоянием светильников через четыре кнопки.

Назначение и область применения

Панель управления 4-кнопочная ME6 DALI 4K-CCT-1G используется для ручного контроля освещения в помещениях с интеллектуальными системами управления. Поддерживает функции включения/выключения и регулировки цветовой температуры (CCT) и уровня яркости (диммирования) одной группы светильников. Применяется в офисах, учебных заведениях, медицинских учреждениях и других зонах, где требуется точный и удобный контроль над качеством света.

Технические характеристики

• Тип устройства: пост управления
• Протокол связи: DALI (Digital Addressable Lighting Interface)
• Функции: вкл./выкл., диммирование, изменение цветовой температуры (CCT)
• Количество кнопок: 4
• Класс защиты: I (заземляемое оборудование)
• Степень защиты IP: IP30 - защита от твердых предметов более 2,5 мм, без защиты от воды
• Рабочий температурный диапазон: от +10 C до +35 C
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с возможностью колебаний влажности
• Материал корпуса: пластик
• Цвет: белый
• Гарантия: 24 месяца
• Нормативный документ: ТУ 3461-016-44919750-13

Совместимость и монтаж

Панель управления 4-кнопочная ME6 DALI 4K-CCT-1G совместима со всеми устройствами, поддерживающими протокол DALI Rev.2. Монтируется в стандартную подрозеточную коробку глубиной не менее 40 мм. Для подключения требуются два провода: шина DALI+ и DALI−. Напряжение питания не требуется - питание получает от шины DALI. Крепится фиксирующим механизмом внутри коробки. Комплектуется рамкой для эстетичной установки.

Безопасность и стандарты

Оборудование соответствует требованиям безопасности для электроустановок напряжением до 50 В переменного тока. Соответствует нормативному документу ТУ 3461-016-44919750-13. Класс защиты I обеспечивает заземление металлических частей оборудования, однако сама панель выполнена из неметаллического материала - поэтому внешние элементы не требуют отдельного заземления. Работает исключительно в рамках безопасного низковольтного контура DALI.

Преимущества

• Четыре программируемые кнопки дают гибкий доступ к основным функциям освещения без необходимости сложных интерфейсов
• Поддержка CCT позволяет менять теплоту свечения - повышает комфорт в зависимости от времени суток или задач
• Интеграция в существующую DALI-систему без изменения проводки
• Эргономичный дизайн и белый цвет легко сочетаются с интерьерами
• Не требует внешнего источника питания - работает за счет сигнала DALI

Ограничения применения

• Не предназначен для установки во влажных средах - IP30 не защищает от влаги
• Работает только в пределах температур от +10 C до +35 C; при более низких или высоких значениях возможно некорректное функционирование
• Не поддерживает управление несколькими независимыми группами - одна панель контролирует одну адресную группу
• Требует наличия активной DALI-магистрали и контроллера; не является автономным решением

Примеры использования

• Управление освещением в классе: переключение между режимами “лекция” (холодный свет) и “групповая работа” (теплый свет)
• Административные кабинеты - быстрое снижение яркости перед презентацией
• Зоны отдыха в больницах - мягкая регулировка света вечером
• Выставочные залы - точечное изменение тональности под экспонаты

Практические советы

• Перед монтажом проверьте наличие напряжения на шине DALI - панель не будет работать без активной сети
• Убедитесь, что подрозеточная коробка имеет достаточную глубину - рекомендуется минимум 40 мм
• При проектировании системы заранее определите, какие функции будут назначены каждой из четырёх кнопок - можно задать комбинацию включения, затемнения, нагрева и остывания света
• Не используйте панель в местах с постоянной запыленностью или повышенной влажностью - даже при наличии рамки IP30 недостаточно для таких условий
• При замене старой панели сохраняйте полярность проводов DALI+: и DALI− - неверное подключение может вызвать сбой всей цепочки
