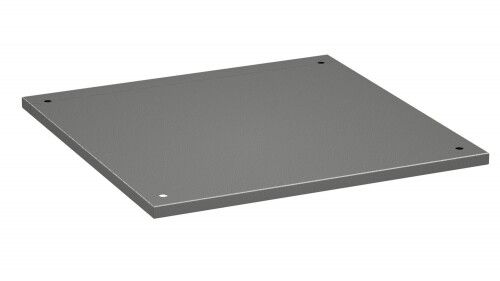

Панель верхняя для сброса давления Ш=1200 Г=600 | R5KTPR126 DKC ДКС

Панель верхняя для сброса давления Ш1200 Г600 от DKC (ДКС), артикул r5ktpr126, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки, обеспечивая защиту персонала от ударной волны.

Назначение и область применения

Панель верхняя для сброса давления Ш1200 Г600 используется в силовых распределительных шкафах для предотвращения травм обслуживающего персонала при внезапном повышении давления внутри корпуса. Это происходит, например, при возникновении дугового замыкания - когда энергия выделяется слишком быстро, и воздух внутри шкафа начинает расширяться с огромной скоростью. Вместо того чтобы давление разрывало стенки шкафа, панель открывается по заранее заданному принципу, направляя выброс газов и фрагментов вверх, в безопасную зону.

Подходит для установки в шкафы стандарта Ш1200×Г600, где требуется повышенная безопасность - например, на производствах с высокими токами короткого замыкания, в центрах обработки данных, на объектах ЖКХ, металлургии и машиностроения.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Размеры: Ширина 1200 мм, Глубина 600 мм
• Материал: Металлический лист с механически продуманной конструкцией срабатывания
• Установка: Замена стандартной глухой верхней панели
• Совместима со шкафами серии RAM power от DKC

Совместимость и монтаж

Панель верхняя для сброса давления Ш1200 Г600 устанавливается взамен обычной глухой крышки шкафа. Для монтажа необходимо:

• Отключить питание и снять старую панель;
• Выровнять крепёжные отверстия - они совпадают с типовой конструкцией шкафов Ш1200×Г600;
• Закрепить новую панель болтами или саморезами, как указано в документации шкафа;
• Не затягивать крепления сверх нормы - это может нарушить работу механизма сброса.

Артикул r5ktpr126 предназначен исключительно для шкафов с точными габаритами 1200×600 мм. Нельзя использовать её в шкафах другого размера - даже небольшое отличие может привести к некорректному срабатыванию.

Преимущества

• Обеспечивает направленный сброс давления вверх - минимизирует риск поражения персонала боковыми выбросами.
• Интегрируется без переделок в существующие шкафы серии RAM power от DKC.
• Не требует внешнего питания или сложной автоматики - работает purely механически.
• Сохраняет степень защиты IP до момента срабатывания - после этого герметичность теряется, что учтено в проектировании.

Ограничения применения

• Не предназначена для постоянного использования - срабатывает только при аварийном давлении; после срабатывания панель подлежит замене.
• Не защищает от теплового воздействия или пламени - только от механического удара воздушной волной.
• Не применяется в шкафах с нижним расположением оборудования, которое может оказаться под зоной выброса.
• Не рекомендуется для установки в помещениях с ограниченным свободным объемом над шкафом - нужен минимальный зазор выше для безопасного выхода газов.

Примеры использования

• Шкафы управления двигателями на конвейерах в автомобильных цехах.
• Распределительные щиты в котельных с высокими токами КЗ.
• Щиты автоматизации в пищевой промышленности, где требования безопасности строгие.
• Цифровые центры с серверными шкафами, оборудованными системами защиты от дуги.

Практические советы

• Перед установкой проверьте, что над шкафом есть свободное пространство не менее 800–1000 мм - это гарантирует безопасный выпуск продуктов горения.
• Не закрывайте панель сеткой, кожухом или другими элементами - это заблокирует механизм сброса.
• После каждого срабатывания обязательно замените панель - она одноразовая.
• При заказе комплекта шкафа укажите необходимость установки именно этой панели - так производитель подготовит правильные места крепления и проводки.
• Эта панель - часть системы безопасности, а не замена защитным устройствам типа АВД или дугозащиты. Её следует применять в комплексе с другими мерами.
