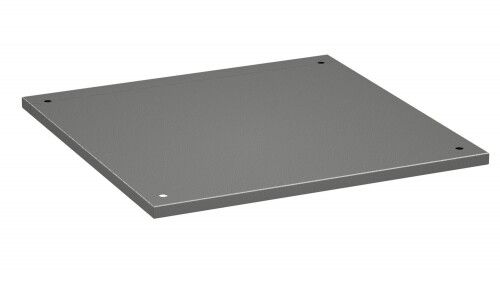

Панель верхняя для сброса давления Ш=1000 Г=600 | R5KTPR106 DKC ДКС

Панель верхняя для сброса давления Ш1000 Г600 от DKC (ДКС), артикул r5ktpr106, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки и обеспечивает направленный выход энергии, снижая риск травм для персонала.

Назначение и область применения

Панель верхняя для сброса давления Ш1000 Г600 используется в силовых распределительных шкафах для защиты людей от воздействия ударной волны и горячих газов при возникновении внутренней электрической дуги. Она применяется там, где есть высокий ток короткого замыкания - например, в промышленных щитах на производствах, в системах автоматизации, на объектах с мощными двигателями или преобразователями частоты.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Габариты: ширина 1000 мм, глубина 600 мм
• Материал: металлический корпус с элементом сброса давления
• Установка: взамен стандартной глухой верхней панели
• Совместима со шкафами серии RAM power от DKC

Совместимость и монтаж

Панель верхняя для сброса давления Ш1000 Г600 устанавливается вместо обычной глухой крышки на шкафы шириной 1000 мм и глубиной 600 мм. Монтаж выполняется с помощью болтовых креплений, аналогичных тем, что используются для стандартной панели. Перед установкой необходимо полностью отключить питание шкафа и соблюсти требования безопасности при работе с оборудованием под напряжением. Артикул r5ktpr106 совместим только с шкафами серии RAM power от DKC, имеющими соответствующую рамную конструкцию.

Преимущества

• Направленный сброс давления снижает риск повреждения оборудования и травм персонала
• Замена стандартной панели не требует переделки основной конструкции шкафа
• Изготовлена из прочных материалов, выдерживающих термические нагрузки
• Работает без внешнего управления - активируется автоматически при достижении порога давления

Ограничения применения

• Не предназначена для использования вне шкафов серии RAM power от DKC с точным размером 1000×600 мм
• Не защищает от попадания воды, пыли или химических веществ - не является герметичной
• Не рекомендуется применять в условиях постоянной вибрации или механических ударов, которые могут вызвать случайное срабатывание
• Не заменяет системы пожаротушения или другие средства защиты от дуги - работает как часть комплексной системы безопасности

Примеры использования

• Шкафы управления насосными станциями на водоканалах
• Щиты питания приводов конвейеров на пищевых и фармацевтических линиях
• Распределительные устройства в цехах металлургии и машиностроения
• Стационарные комплекты КРУ с высоким током короткого замыкания

Практические советы

• Перед установкой проверьте соответствие размеров шкафа - панель Ш1000 Г600 должна точно совпадать с внутренними габаритами
• Обязательно убедитесь, что над панелью нет препятствий (трубопроводы, кабельные лотки, потолочные конструкции), которые могут задерживать выброс газов
• После срабатывания панель необходимо заменить - она одноразовая и не восстанавливается
• При обслуживании шкафа всегда используйте средства индивидуальной защиты - даже при отключенном питании возможны остаточные заряды
• Артикул r5ktpr106 - единственный подходящий вариант для шкафов этой серии; использование других моделей может нарушить работу системы сброса давления
