Панель верхняя для сброса давления Ш=1000 Г=400 | R5KTPR104 DKC ДКС

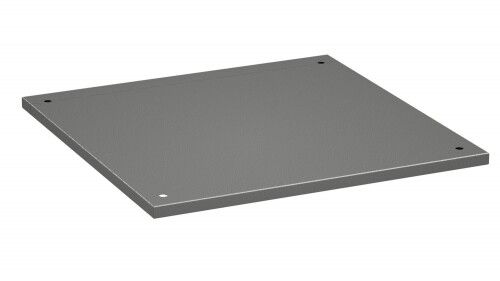

Панель верхняя для сброса давления Ш1000 Г400 от DKC (ДКС), артикул r5ktpr104, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки и обеспечивает направленный выход энергии, снижая риск травм для персонала.

Назначение и область применения

Панель верхняя для сброса давления Ш1000 Г400 используется в силовых распределительных шкафах для защиты людей от воздействия ударной волны и горячих газов при возникновении внутренней электрической дуги. Она применяется там, где есть высокий ток короткого замыкания - например, в промышленных щитах на производствах, в системах автоматизации, на объектах с мощными двигателями или преобразователями частоты.

Технические характеристики

• Тип изделия: панель верхняя для сброса давления
• Габариты: ширина 1000 мм, глубина 400 мм - соответствует стандартным размерам шкафов этой компоновки
• Материал: прочная металлическая конструкция с элементами, обеспечивающими контролируемый сброс давления
• Установка: заменяет стандартную глухую верхнюю крышку шкафа

Совместимость и монтаж

Панель верхняя для сброса давления Ш1000 Г400 совместима исключительно со шкафами шириной 1000 мм и глубиной 400 мм. Монтаж выполняется вместо заводской глухой панели - требуется демонтаж старой крышки и фиксация новой с помощью болтов или защелок, предусмотренных конструкцией шкафа. Все крепежные отверстия и контуры уже согласованы с сериями рам DKC RAM power. Перед установкой проверьте соответствие типоразмера шкафа и наличие необходимых направляющих.

Преимущества

• Обеспечивает целенаправленный сброс энергии дуги через верхнюю часть шкафа, минимизируя повреждение боковых стенок и дверей
• Снижает риск травматизма персонала при аварийном выбросе газов и металлических частиц
• Интегрируется в существующую конструкцию шкафа без доработки основного корпуса
• Произведена в рамках серии RAM power - гарантирует совместимость с другими элементами системы DKC

Ограничения применения

• Не предназначена для использования вне шкафов шириной 1000 мм и глубиной 400 мм - несовпадение размеров нарушает функцию сброса давления
• Не заменяет систему защиты от внешних факторов (влага, пыль, механические удары); требует наличия герметичного корпуса до момента срабатывания
• Не рекомендуется применять в условиях постоянного повышенного давления - работает только при аварийных импульсах
• Не является средством предотвращения дуги; служит лишь для управления последствиями её возникновения

Примеры использования

• Шкафы управления насосными станциями на водоканалах
• Распределительные пункты на заводах с большими электродвигателями
• Щиты питания конвейерных линий в пищевой и химической промышленности
• Агрегаты с частотными преобразователями, где возможны скачки тока

Практические советы

• Перед установкой убедитесь, что над панелью верхней для сброса давления Ш1000 Г400 нет препятствий (трубопроводы, потолочные конструкции) - зона сброса должна быть свободной на 1–1,5 метра выше
• Проверьте, чтобы все крепления были затянуты равномерно - перекос может нарушить работу механизма сброса
• Не окрашивайте поверхность панели - краска может заблокировать срабатывающие элементы
• При обслуживании шкафа всегда проверяйте состояние панели: трещины, деформации или следы срабатывания требуют немедленной замены
• Эта панель - часть комплексной системы безопасности. Комбинируйте её с сигнализацией дуги и автоматическим отключением питания для максимальной эффективности
