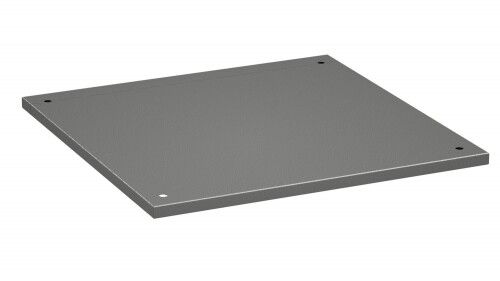

Панель верхняя для сброса давления Ш=600 Г=400 | R5KTPR64 DKC ДКС

Панель верхняя для сброса давления Ш600 Г400 от DKC (ДКС), артикул r5ktpr64, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки, обеспечивая защиту персонала от ударной волны.

Назначение и область применения

Панель верхняя для сброса давления Ш600 Г400 используется в силовых распределительных шкафах для предотвращения травм обслуживающего персонала при внезапном повышении давления внутри корпуса. Это происходит, например, при возникновении дугового замыкания - когда энергия выделяется слишком быстро, чтобы её мог поглотить обычный корпус. Панель срабатывает за счёт специальной конструкции: она легко открывается вверх, направляя высокотемпературные газы и фрагменты в безопасную зону - в сторону потолка, а не в стороны.

Подходит для установки в шкафы стандарта Ш600×Г400 мм, чаще всего применяемые в промышленных системах автоматизации, на транспорте, в энергетике и на производствах с высокими требованиями к безопасности.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Размеры совместимости: ширина 600 мм, глубина 400 мм
• Материал: металлический лист с усиленными точками слабого соединения
• Принцип работы: механическое открытие при достижении порога давления
• Установка: взамен стандартной глухой верхней панели
• Совместима с сериями оборудования DKC RAM power

Совместимость и монтаж

Панель верхняя для сброса давления Ш600 Г400 устанавливается вместо заводской глухой крышки шкафа. Для монтажа необходимо:

• Выключить питание и убедиться, что шкаф обесточен;
• Снять старую панель, отвинтив крепёж по периметру;
• Установить новую панель точно по контуру, соблюдая параллельность и равномерное прилегание;
• Закрепить болтами или саморезами - не переусердствовать с моментом затяжки, чтобы не деформировать зоны срабатывания.

Не используйте эту панель в шкафах другого размера - даже небольшое отклонение от 600×400 мм может нарушить работу механизма сброса.

Преимущества

• Обеспечивает направленный сброс давления - минимизирует риск поражения персонала брызгами и воздушной волной.
• Интегрирована в стандартную конструкцию шкафа - не требует доработки корпуса.
• Не содержит активных элементов (электроника, пружины) - надёжная работа без обслуживания.
• Произведена компанией DKC, известной качеством исполнения компонентов для промышленной автоматизации.

Ограничения применения

• Не предназначена для постоянного контакта с водой, маслом или химически агрессивными средами - не имеет герметичной защиты.
• Не работает как устройство защиты от внешних воздействий (пыли, влаги, ударов); после срабатывания требуется замена.
• Не следует использовать в шкафах с малым объёмом (< 80 литров) - недостаточно места для формирования безопасной зоны выброса.
• Не применяется в шкафах, где установлены системы принудительного охлаждения с воздухозабором сверху - сработавшая панель заблокирует поток воздуха.

Примеры использования

• Шкафы управления частотными преобразователями на заводах.
• Распределительные щиты на железнодорожных станциях.
• Аппаратные комнаты с высоковольтным оборудованием в энергообъектах.
• Линии автоматической сборки с мощными двигателями и контактными группами.

Практические советы

• Перед установкой проверьте, соответствует ли ваш шкаф именно размерам 600×400 мм - допуск +-2 мм возможен, больше - не рекомендуется.
• После каждого срабатывания панель обязательно замените - восстановлению она не подлежит.
• Учитывайте свободное пространство над шкафом: минимальный зазор до потолка - 500 мм, чтобы выброс не задевал оборудование или трубопроводы.
• При проектировании шкафа заранее планируйте место для этой панели - не добавляйте лишние крепления или кабельные выводы в зоне срабатывания.
• Эта панель - часть комплексной системы безопасности; сочетайте её с другими мерами: сигнализацией, дверями с блокировкой, защитой от дуги.
