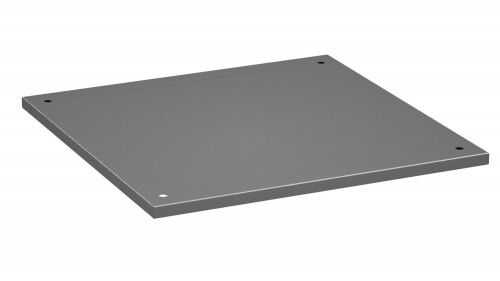

Панель верхняя для сброса давления Ш=800 Г=400 | R5KTPR84 DKC ДКС

Панель верхняя для сброса давления Ш800 Г400 от DKC (ДКС), артикул r5ktpr84, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки и обеспечивает направленный выход энергии, снижая риск травм для персонала.

Назначение и область применения

Панель верхняя для сброса давления Ш800 Г400 используется в силовых распределительных шкафах для защиты людей от воздействия ударной волны и горячих газов при возникновении внутренней дуги. Она применяется там, где есть высокий ток короткого замыкания - например, в промышленных щитах на производствах, в системах автоматизации, на объектах с мощными двигателями или преобразователями частоты.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Габариты: ширина 800 мм, глубина 400 мм
• Материал: металлический корпус с элементом сброса давления
• Установка: взамен стандартной глухой верхней панели
• Совместима со шкафами серии RAM power от DKC

Совместимость и монтаж

Панель верхняя для сброса давления Ш800 Г400 устанавливается вместо обычной глухой крышки на шкафы шириной 800 мм и глубиной 400 мм. Монтаж выполняется с помощью болтовых креплений, аналогичных тем, что используются для стандартной панели. Перед установкой необходимо полностью отключить питание шкафа и соблюсти требования безопасности при работе с оборудованием под напряжением. Убедитесь, что внутреннее пространство шкафа соответствует габаритам панели - отклонения более +-5 мм недопустимы.

Преимущества

• Направленный сброс давления снижает риск повреждения оборудования и травм персонала
• Замена стандартной панели не требует переделки конструкции шкафа
• Интегрирована в серию RAM power - совместима с другими компонентами DKC
• Обеспечивает соответствие нормам безопасности при проектировании электроустановок

Ограничения применения

• Не предназначена для использования вне шкафов серии RAM power с точными габаритами 800×400 мм
• Не защищает от внешних механических воздействий, влаги или пыли - не является герметичным элементом
• Не рекомендуется применять в условиях постоянной вибрации или повышенной коррозионной активности среды
• Работает только при достаточном объеме внутреннего пространства шкафа - малые шкафы менее 400 мм глубиной не подходят

Примеры использования

• Шкафы управления насосными станциями в водоканалах
• Щиты питания приводов конвейеров на пищевых производствах
• Распределительные устройства с высокими токами КЗ в металлургических цехах
• Автоматизированные системы на химических заводах с использованием частотных преобразователей

Практические советы

• Перед установкой проверьте, что внутренний объем шкафа позволяет свободному расширению газов - не допускайте засорения канала сброса
• Не закрывайте панель дополнительными крышками или экранами - это лишит её функции сброса давления
• При плановом обслуживании осматривайте механизм сброса на предмет деформаций или окисления - при повреждениях замените панель немедленно
• При проектировании шкафа заранее учтите расположение этой панели - она должна находиться над основным оборудованием, чтобы направление выброса было вверх, а не в сторону рабочих зон
